Permite programar un microprocesador PIC (5 / 9 paso)

Paso 5: El adaptador de programación.

el microprocesador Picaxe es demasiado pequeño para conectar una pantalla o teclado que por lo que vamos a utilizar un PC o un MAC para hacer la programación.

PICAXE proporciona una herramienta de programación gratuita en su sitio web tan abajo, cargarlo en su PC.

NOTA:

No necesita ningún hardware para iniciar la programación, el editor de programa tiene un simulador para todos los microprocesadores Picaxe para que pueda escribir un programa y ejecutarlo sin necesidad de comprar nada.

PERO eso no es realmente tan divertido o más hasta el punto en algún momento vas a querer empezar a crear ese robot de vigilancia autónoma o siervo y para que vas a necesitar el hard ware.

Para conectar el PC y el microprocesador debe comprar (o hacer si usted tiene un puerto serie en tu PC), un down load cable. Te sugiero compres el cable USB sobre que puede obviamente usas esto y sobre otra vez tan sólo comprar uno.

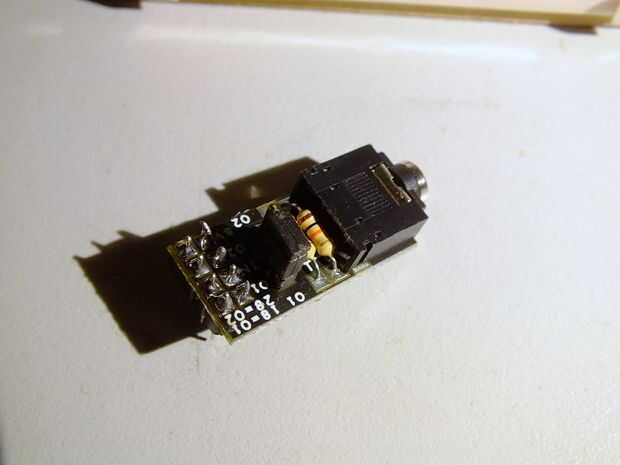

. Para conectar la carga hacia abajo cable a la placa de pan más fácil que sugieren fuertemente que compra a un adaptador de tablero de pan esto hace las cosas mucho más confiable.

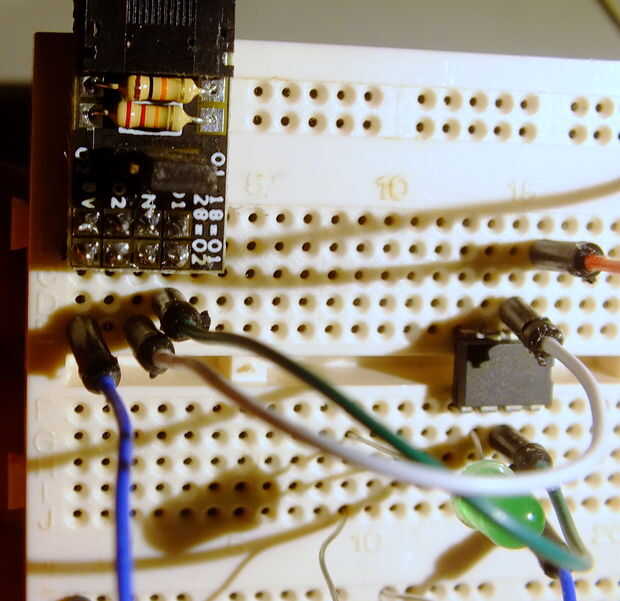

Colocar el adaptador en una esquina del tablero de pan para mantenerlo fuera del camino.

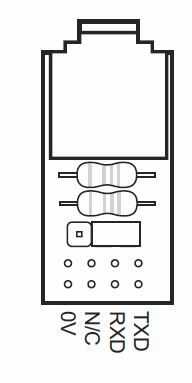

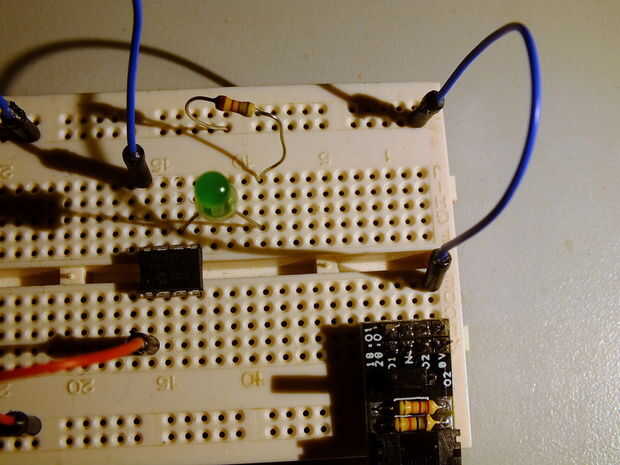

El adaptador debe conectarse a 0 voltios y el transmitir y recibir pines en el Picaxe 08M 2 - la figura muestra estas conexiones.
