Perfecto laboratorio Banco de alimentación (2 / 4 paso)

Paso 2: Componentes y herramientas

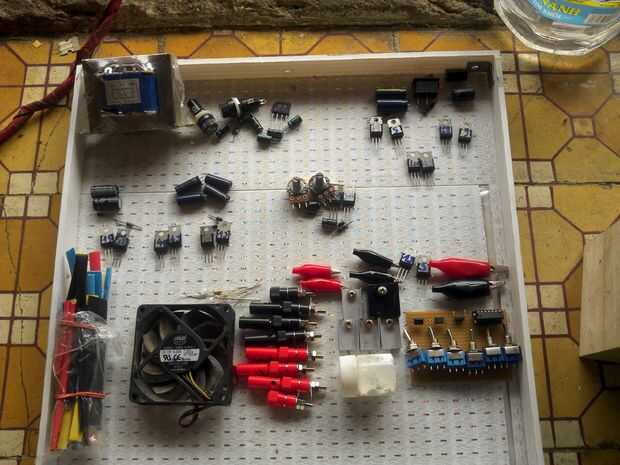

Mi lista completa de los componentes está en la foto pero mi decisión final se corta una parte de mi proyecto. Todos los componentes son:
-Por parte de la "fuente":

+ Cable

+ 18V 3A doble poder transformador de la fuente - clasificado en 108VA

+ Un swicth, un portafusibles y un fusible F 1A 250V (tipo quemadura rápida)

+ Puente rectificador de 3A

+ 1x1000uF 50V condensador, 2x100uF 25V condensador, condensador de cerámica de 1 x 104 (100nF)

-Por parte de la "tensión":

+ KA7805, 7809, 7812, 7815, 7905, 7909, 7915 ICs, cada IC tipo 1. 2xKA7812

+ 1xLM317, 1 x resistencia de 1 k de ohmios, 2 x diodo y el potenciómetro, el valor es depende de su tensión de deseo

+ 3xTIP41, 2xTIP42, 5xheat disipador, pasta de calor. Esto es opcional para salida de alta corriente, alta potencia transformador

-Para la parte "general":

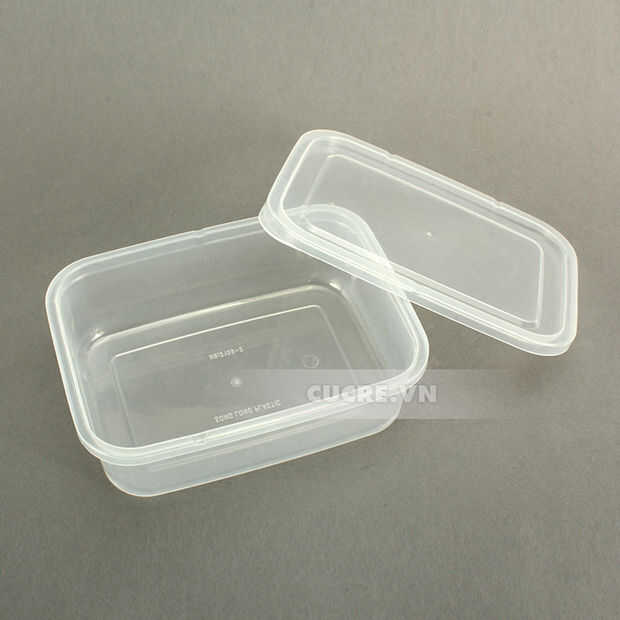

+ Una caja de

+ Un ventilador y header macho 2

+ 5 pares de poste de Unión

+ 3xDPDT interruptor con 3 posiciones

+ Un perf abordar o hacer su propio tablero del PWB

+ Tubo del encogimiento cables en muchos color + calor. Opcional, utilizar pegamento en su lugar

+ 2xLEDs y 2 x resistencia de ohmios de 1,5 k

Herramientas: soldador, soldadura alambre, pelacables y pistola de pegamento caliente
