Pequeño kit de LED usable - 12 LED PWM de un reprogramable ATtiny85 (6 / 8 paso)

Paso 6: programación

Si se trataba de un juego entonces el chip vendría previamente flasheado con el firmware necesario.  Sin embargo si usted está haciendo esto de partes o quiere hackearlo tendrá las partes de la programación.

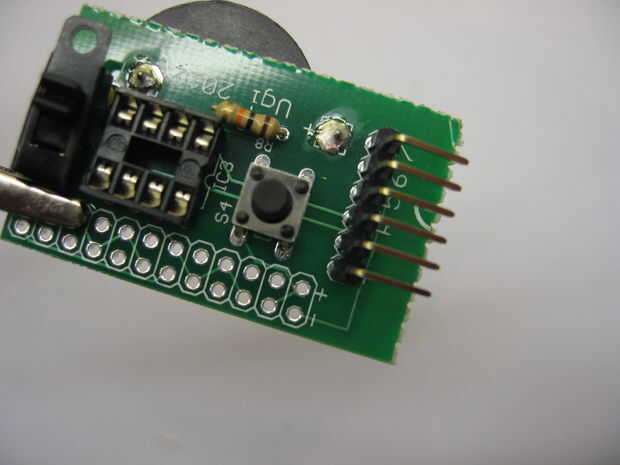

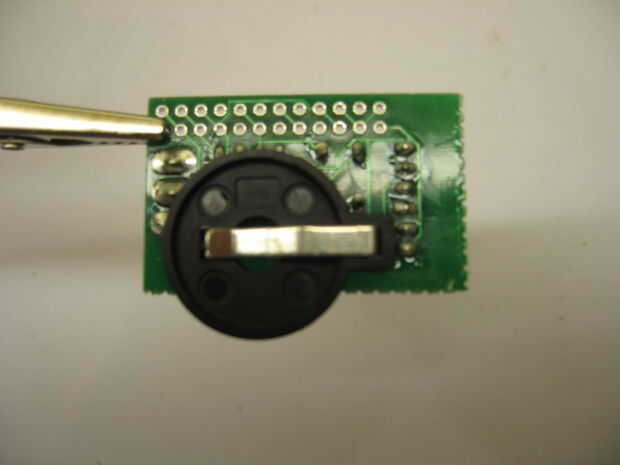

Permite en primer lugar, coloque el pasador de 90 grados encabezados para la programación - apenas deslizan en y soldadura.  Como ves, hay sólo espacio para caber un hierro más allá del soporte de pilas.

Como programador, todo lo que necesitas es un Arduino.  Voy a suponer que es lo que usted está usando.

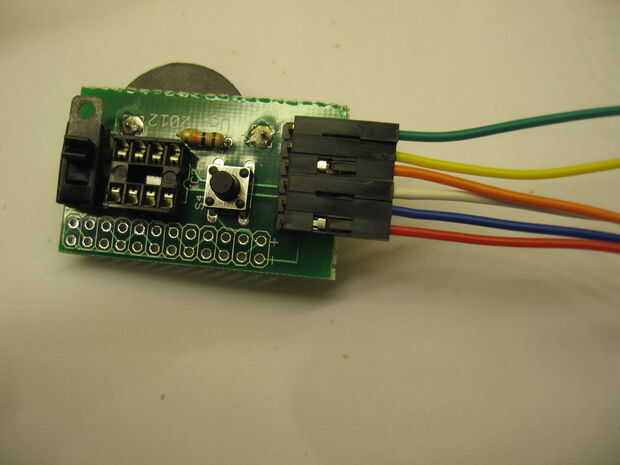

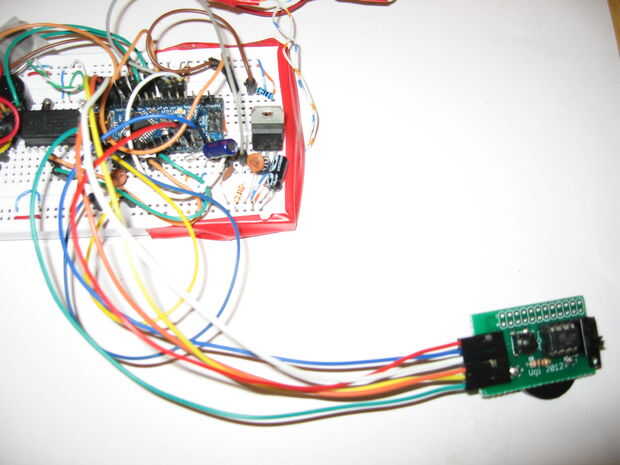

Para usar Arduino como programador, siga ' ible - esencialmente, Únete + 5V, - a la tierra, primero en D10 y 5, 6, 7 D11, D12 y D13.  La tercera imagen muestra la pequeña junta con los puentes de conexión añadidos y el cuarto muestra enganchadas a mi nano, que vive en un protoboard rodeado de caos.

Enganchando su ' Tiny como el anterior, puede utilizar su Arduino como un ISP para programar el Tiny.  Sin embargo, para utilizar el IDE de Arduino para programar su ATtiny85, necesita dos cosas adicionales - el bosquejo de ArduinoISP tus archivos Arduino y base para su ' Tiny.

El sketch de Arduino ISP correcto debe estar disponible en el menú de contexto en el IDE de Arduino.  Subir a tu Arduino y poner un condensador de 10uf de restablece a + 5v para desactivar auto-reset.

Complie de la ATtiny85, tienes los archivos de núcleo adecuados.  Lo mejor que he probado está en la página de Arduino minúsculo .  Descargar de esa página y siga las instrucciones incluidas en la distribución para poner los archivos correctos en la carpeta "hardware".  Cuando reinicie el IDE tienes ATtiny85 - 8 Mhz interna como una pensión.  Esto utilizará el ISP de Arduino como el programador predeterminado para que esté listo para el rock!
