Paso 4:-sistema eléctrico
Esto tomó más pensamiento para mí aunque debería ser fácil si usted tiene un conocimiento eléctrico básico.
ADVERTENCIA - USTED ESTARÁ TRATANDO CON ALTOS VOLTAJES POR LO QUE ASEGÚRESE DE QUE EL CABLEADO ES CORRECTO ANTES DE ENCENDER EL PODER!
Antes de empezar se olvide de estañar los cables y zapatas esto significa mejor contacto eléctrico y también fácil de soldar entre sí, si no sabes cómo aquí la lata es una buena guía. http://www.mediacollege.com/Misc/SOLDER/Tinning.html

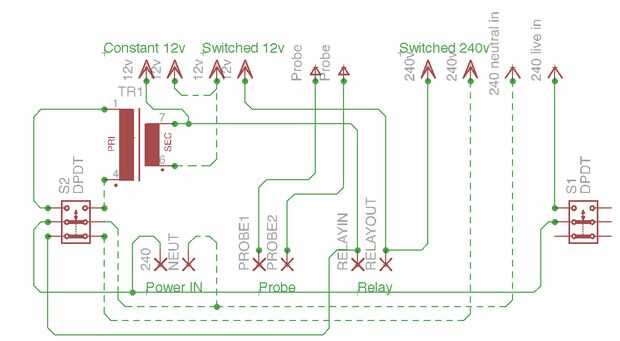

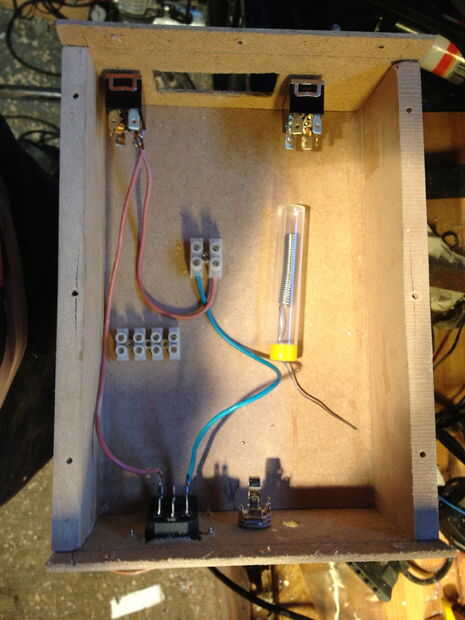

Primero quiere tres longitudes de flexión y colocar dos al vivo y neutro de la toma IEC de fondo, se trata de 240v, quiere tomar la vida de la IEC para una de las dos zapatas medianas del interruptor luego quiere soldar otro cable a la patilla inferior del interruptor pero asegúrese de que esté en el mismo lado el poner la en a una franja de intersección , la tira es unos 30mm de la parte posterior del controlador de temperatura cuando se instala. Ahora tienes un vivo

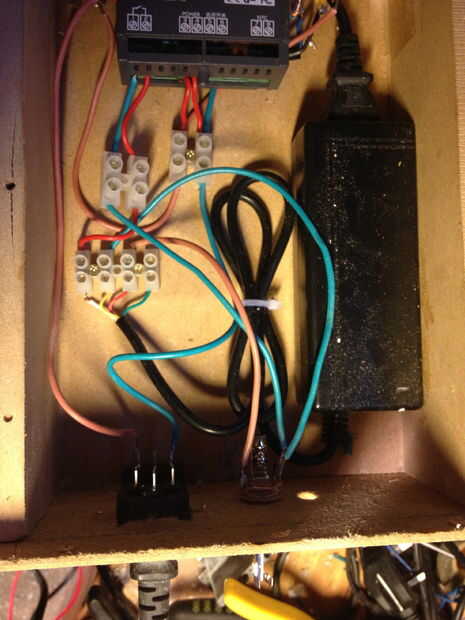

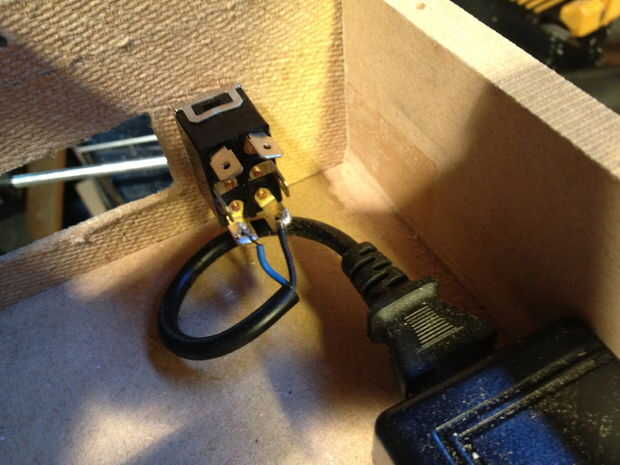

Entonces desea adjuntar la entrada al transformador a las asas de la parte inferior dos del segundo conmutador, esto cambiará de 240v a 12v, (si no desea que la elección puede adjuntar el transformador hacia el otro lado de la tira de empalme), luego poner neutro a la izquierda como en la segunda foto, siempre lo tengo a la izquierda para facilitar el cableado para mí. El quiere tomar dos cables de la parte posterior de la tira de empalme y adjuntarlos a las asas de la medianas del interruptor otra vez mantener neutral a la izquierda.

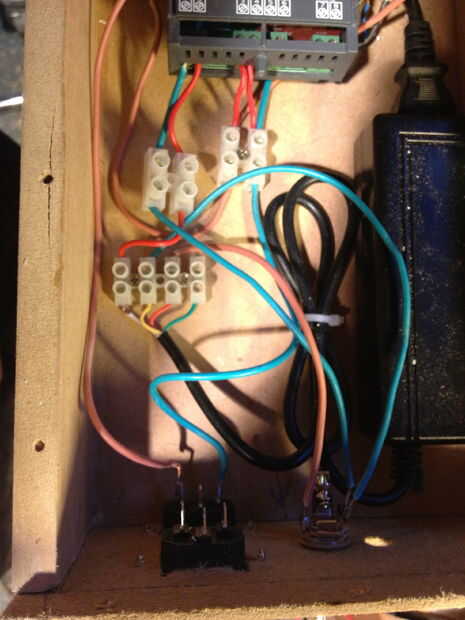

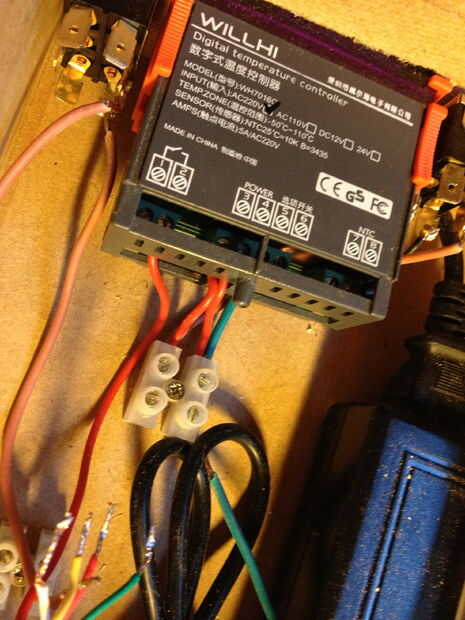

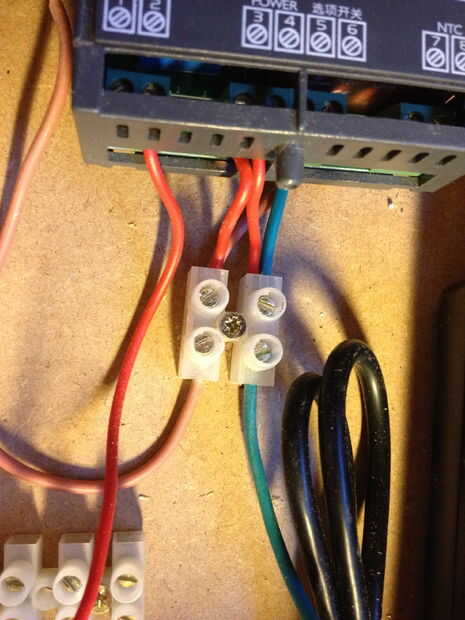

Ahora quieres poner el regulador de temperatura y tomar dos cables de la la franja de Unión y puso en el poder de entrada del controlador en mi caso 3 y 4 esta voluntad significan que el controlador siempre debe estar no importa lo que la posición de la segunda.

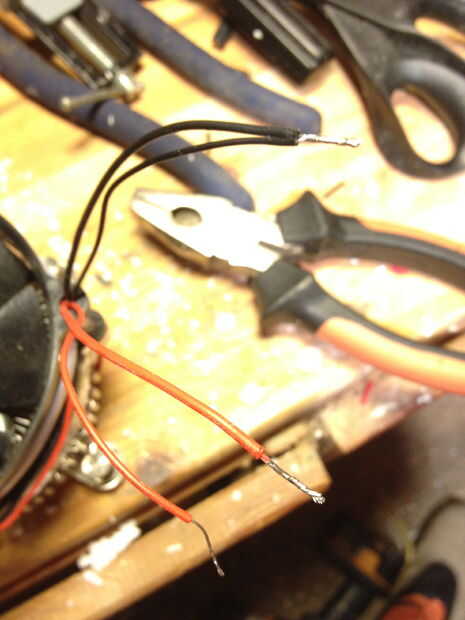

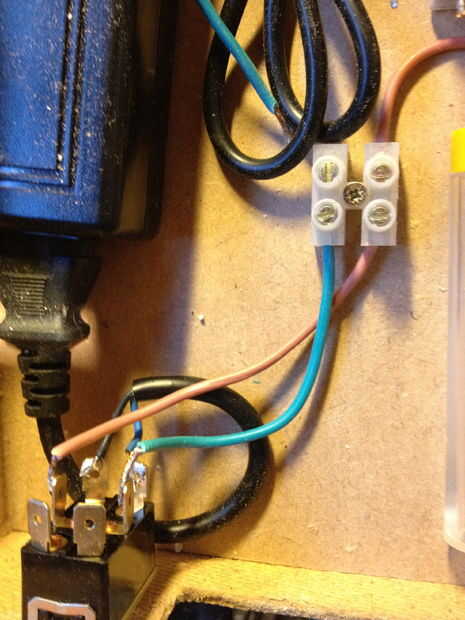

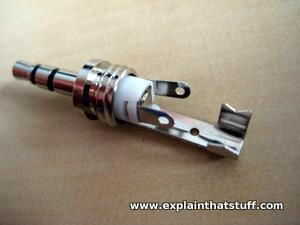

Entonces desea Conecte los conductores de salida del transformador en una caja que tenía 4 12v y 5v pero si sólo tienes 2 es el mismo proceso antes de esto he enchufado el transformador y descubrió que conducen hizo lo que la derecha dos son 12v positivos y negativos. Esto se muestra en la foto sexta cambié el alambre vivo pero se puede cambiar fácilmente el neutro. El cable vivo (blanco) se conecta al relé utilicé una tira de cruce porque también quería poner 240v a través de él. Luego tome el neutro y fíjelo a la zapata del neutro del enchufe estéreo en mi caso fue el medio, pero cuando usted mira lado en él se debe dividir en tres capas la parte superior capa sea la capa neutral. El formulario de salida de 12v del transformador está conectado uno y esto está conectado a la zapata en la segunda capa de la salida jack puesto 5v en el tercer estirón de la toma de salida, no importa que los 12v y 5v pero el neutro debe ser el correcto.
Si usted tiene sólo dos terminales es el mismo proceso aunque lo único que necesita un conector de jack mono y la negativa a la terminal de tierra y los 12v se conecta a la zapata del otro.

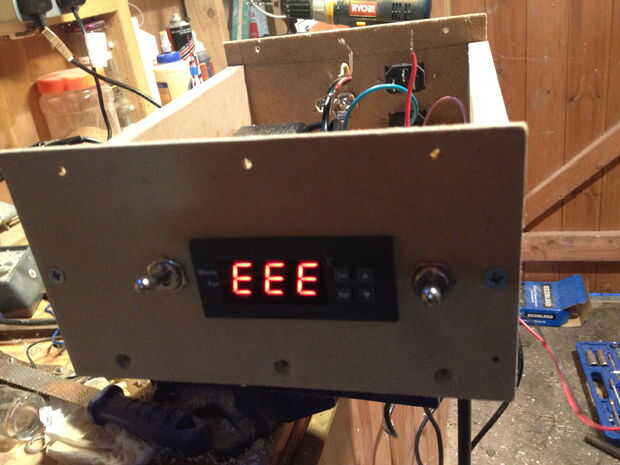

ahora debe ser capaz de poder que usted conseguirá EEE en la parte delantera ya que no tienen un sensor de temperatura conectado. establece el multímetro en dc 20v y coloque la punta de prueba negativa del multímetro en el estirón del metal grande del enchufe y luego la punta de prueba positiva en uno de los otros dos si lee 5 es la salida de 5v si es 0 es salida de 12v (esto es porque los 12v se une al relé y sólo le dará una salida cuando el relé está activado). Luego de la soldadura de una longitud de 3 base flex a él, utilicé verde y amarillo para el neutro, marrón para azul de 5v y 12v

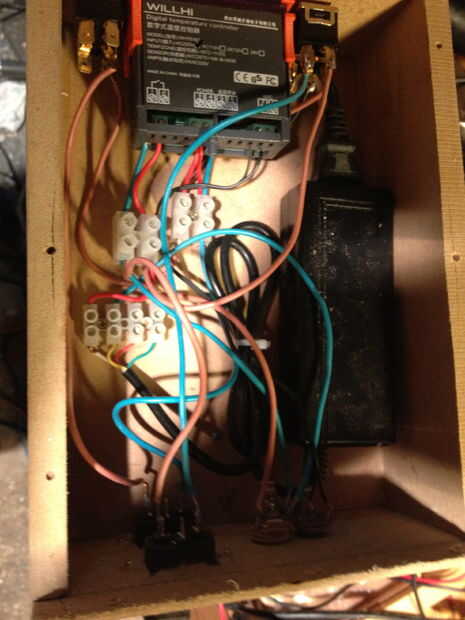

Tome el cable neutro de la parte superior del segundo interruptor y soldadura a la zapata del neutro de la toma IEC entonces tomar el en vivo desde el interruptor a la derecha del bloque de Unión entonces echar un cable desde la izquierda y soldadura a la vida de la toma IEC.
luego quiere tomar el enchufe de conector y la soldadura de dos alambres y ponerlos en la sonda de temperatura en el controlador de temperatura (no importa cual camino están
soldadura entonces una longitud de dos flex (utilicé cable xlr porque tenía eso ahí) de la base y soldar a las dos asas en el conector y soldar el otro extremo de la sonda de temperatura y asegúrese de aislar, usé algunos tubería del encogimiento del calor.
luego los otros extremos de la flex de 3 conductores que previamente soldadas a la clavija jack stereo de la soldadura y la soldadura el negativo al negativo y el 12v al calentador y 5v para el ventilador.
y listo con las eléctricas tomen un descanso y descanso su cabeza tomar una taza de té el resto es mucho menos difícil.
