Paso 6: Construcción de PCB
Otra vez, después de mucho ensayo y error, he encontrado un proceso de construcción que trabaja para mí.
Por soldadura Rúbrica femenina pasadores para el prototipo PCB board, todos los componentes simplemente "enchufe", y todos mis circuitos se suelda en la parte inferior de la Junta usando cable de imán de la bobina.
Usted notará en las fotos del prototipo aquí que hay unos extra en el tablero no utilizado por los componentes primarios, éstos se utilizan para sostener los diodos y las resistencias en mi proyecto final que no entro aquí. Me gusta usar las cabeceras para todos los componentes como hace realmente fácil de intercambiar componentes o reclamarles cuando he terminado con el proyecto.

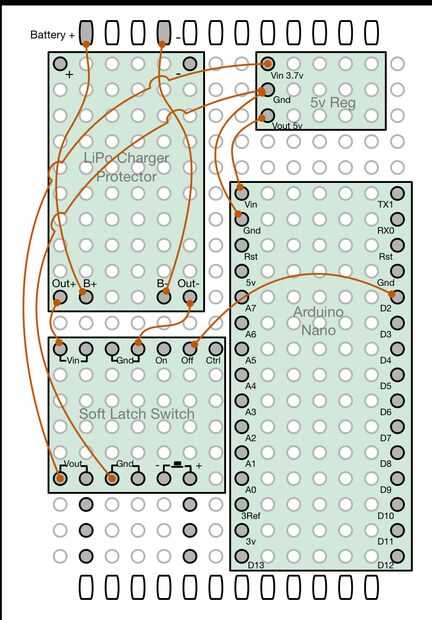

El esquema adjunto muestra la disposición de las patillas de la cabecera y el esquema que va junto con el circuito en el paso anterior. Observe que el diagrama se dibuja abajo del punto de vista de la Junta, que es la perspectiva que generalmente estoy trabajando al soldar los cables en su lugar y cabeceras.
Cortar el alambre del imán de la bobina a la longitud con bastantes sobras que puede distribuirlos entre sí y alejados de otros cables de soldadura. Usa una lija de grano fino o maquinilla de afeitar para tira de la capa de 1/8 de cada extremo del alambre, usar arcilla para mantener en su lugar y utilice sus pinzas para colocar la porción pelada del alambre encima de la soldadura con presión de la tensión del resorte en el cable. Esta manera, todo lo que necesitas hacer es ligeramente toque la soldadura común para derretir el existir de la soldadura, y tire del cable y adjuntarlo a la Junta de soldadura.
He tenido 100% de éxito con este método. Uso su multiherramienta para probar la continuidad del circuito entre los dos extremos del alambre, cero resistencia significa que usted tiene una buena conexión. Es realmente mucho más fácil de lo que esperaba que cuando comencé en este camino. Paciencia durante su instalación y alineación de los cables es igual a facilidad de soldaduras y mejores posibilidades de éxito!

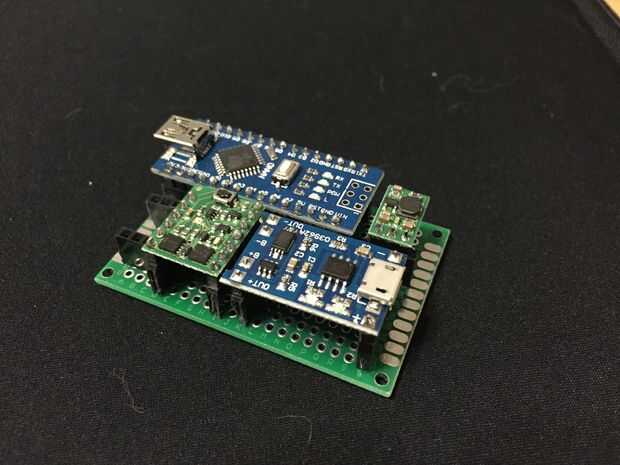

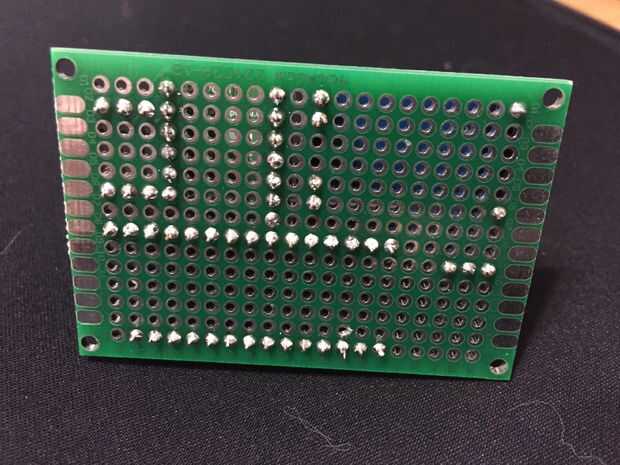

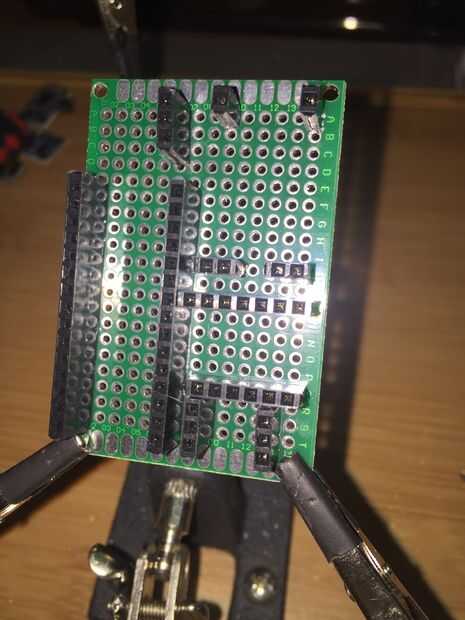

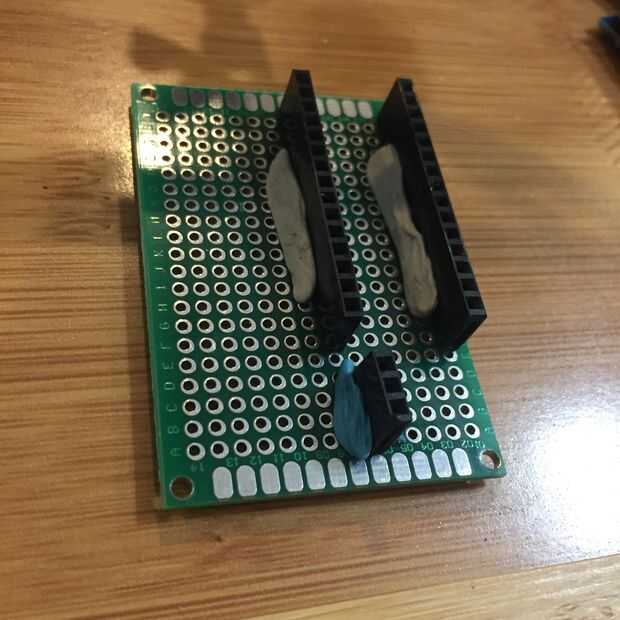

Las imágenes muestran la progresión de la alineación de los componentes y uso arcilla masilla para mantenerlos en su lugar, soldar los componentes, uso de arcilla para mantener los cables en su lugar ya que se sueldan y el resultado final.
