Pedal de distorsión FET (4 / 6 paso)

Paso 4: Construcción

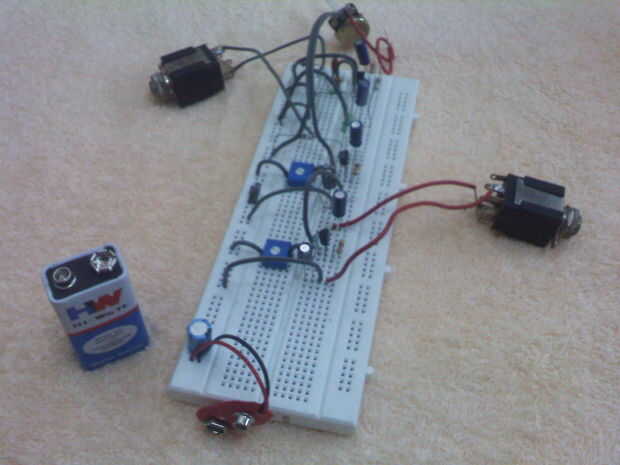

Azote hacia fuera sus protoboard y empezar a pegar los componentes en él. La manera que usted pone hacia fuera es totalmente hasta usted, pero trate de mantener las cosas tan limpio como sea posible y alinear todos los componentes ya sea horizontal o verticalmente. Puede ser un poco de dolor cuando se inicia, pero hace mucho más fácil de depurar.

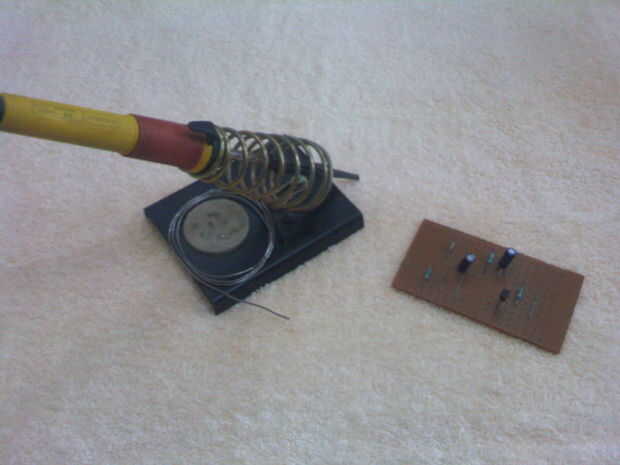

Alternativamente, si usted decide la soldadura directamente sobre la placa perforada, entonces seguir adelante y hacerlo. Mismas reglas se aplican aquí también. Si vas esta ruta, la placa final estará alrededor de 6 o 7 pulgadas cuadradas.
