Pedal de distorsión caseras PRO CO RAT (2 / 3 paso)

Paso 2: Crear el PCB

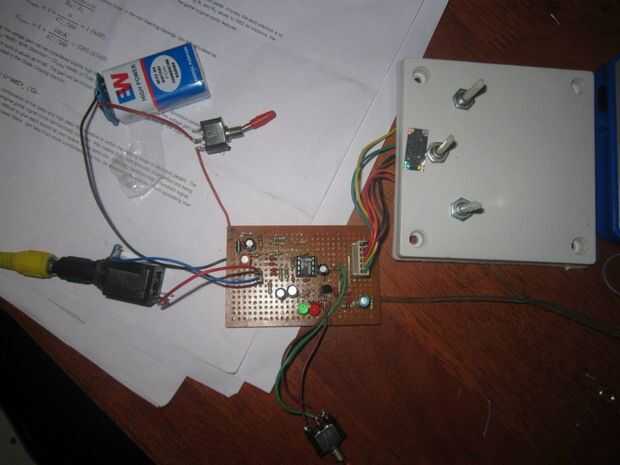

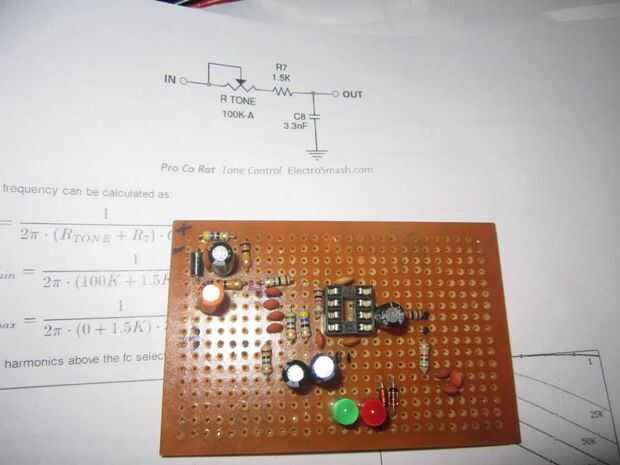

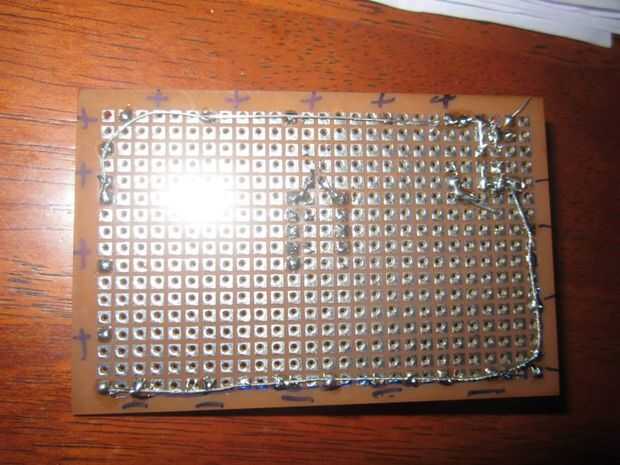

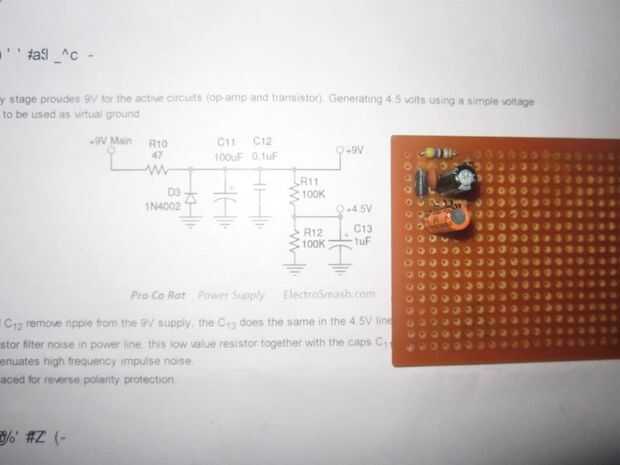

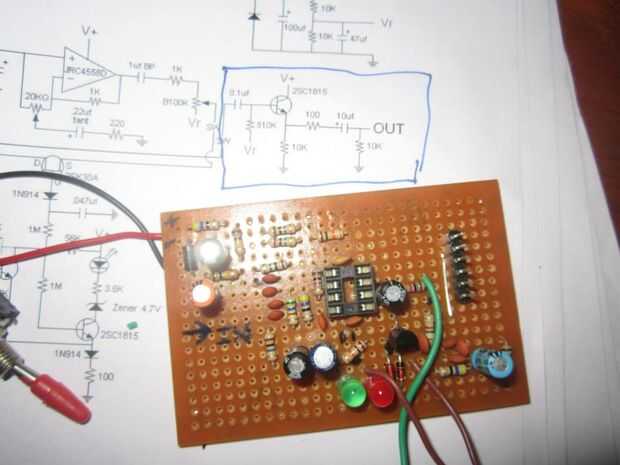

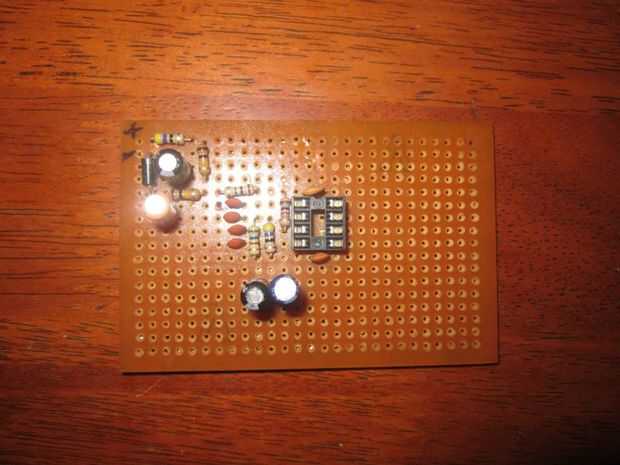

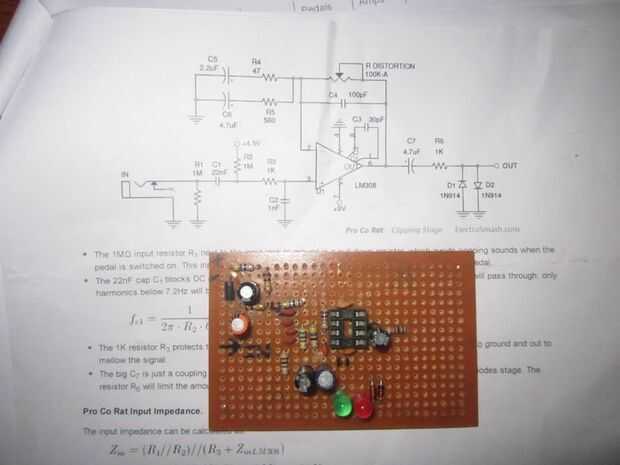

Después de probar el circuito y realizar cambios como cambiar el búfer de salida con buffer pedal Tube Screamer e incluyendo LEDs extras para crear distorsión crujiente (uno verde y rojo en parte inferior) puede conmutación entre la maquinilla de diodos (diodos 1n4148) y LED clipper solo por un interruptor. También no soldar los resistores variables de tono, la unidad y el volumen directamente con la PCB, lo hice usando los conectores (ver imágenes).

Me voy hacer la disposición final dentro de una caja y publicaremos las fotos pronto... hasta el momento permite escuchar algunos SLAYERRRRR... \m/
