PCB de Servo de PICAXE para atenuador (5 / 9 paso)

Paso 5: Pequeños arreglos y disolver cobre

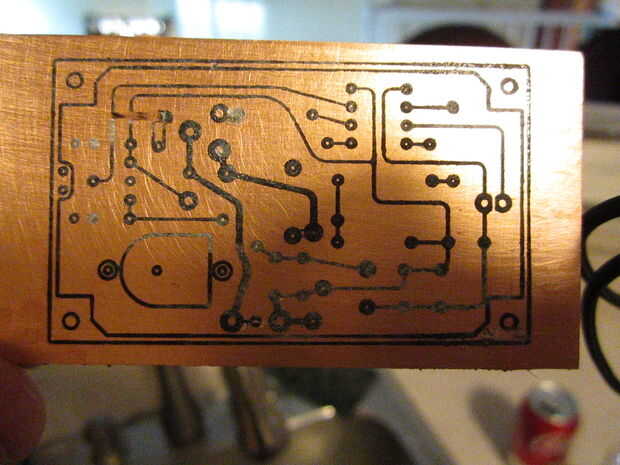

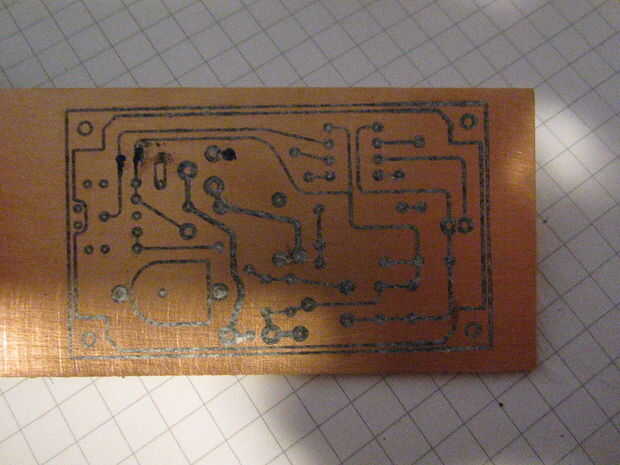

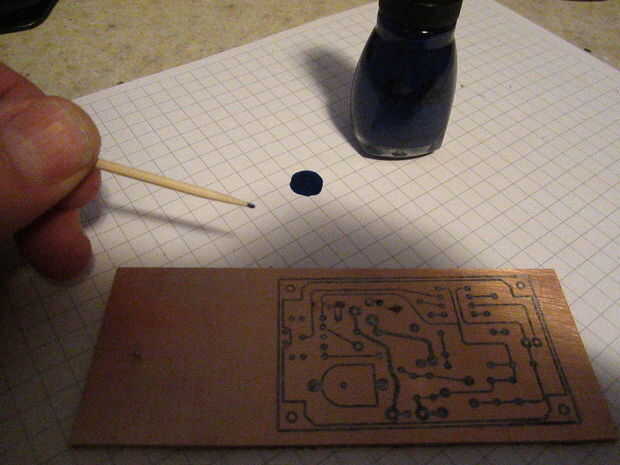

Fijar defectos pequeños con esmalte de uñas y un palillo de dientes.  Realmente he visto un video donde un chico presenta un tablero entero con esmalte de uñas.  Recuerde, estamos tratando de completar un circuito por lo que no tiene que ser bonito.  Electricidad puede ir alrededor de las esquinas.

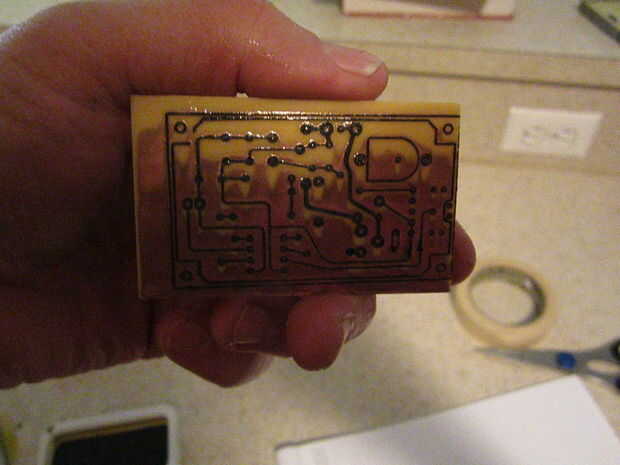

Después de que el esmalte se seque, poner la placa en la solución de la aguafuerte y mantenerlo en movimiento.  Usé un antiguo contenedor de lunchables para sostener mi líquido de grabado.  Los compartimientos extras vinieron en prácticos para sostener mis palillos después de estar en la solución.

Aprender de mis errores... No mantenerlo en movimiento y el tablero estaba sentado en la solución en un ángulo.  Cuando me registré en él, la parte superior estaba clara pero los restos de la parte superior rodaban por la Junta de prevención de la parte inferior para grabar.  Pensar en el tablero cubierto de cera.  Si usted calienta uniformemente, la parte superior sería todavía claro primero y luego deslice hacia abajo cubriendo hasta la parte inferior de la colina.   Por lo tanto, usted necesita mantener agitación lo.  Algunas personas crean burbujas de una bomba de aire tanque de pescados para lograrlo.

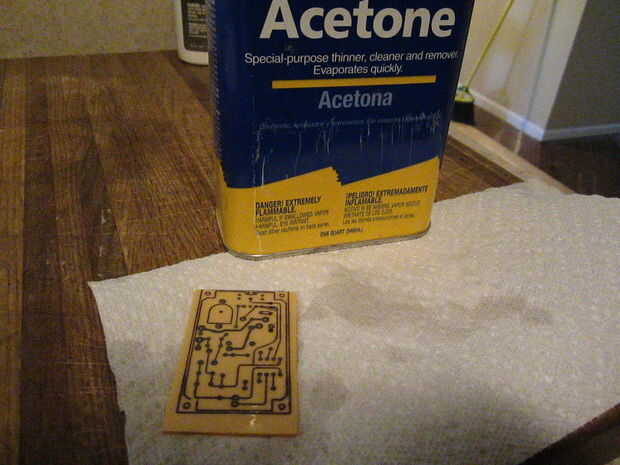

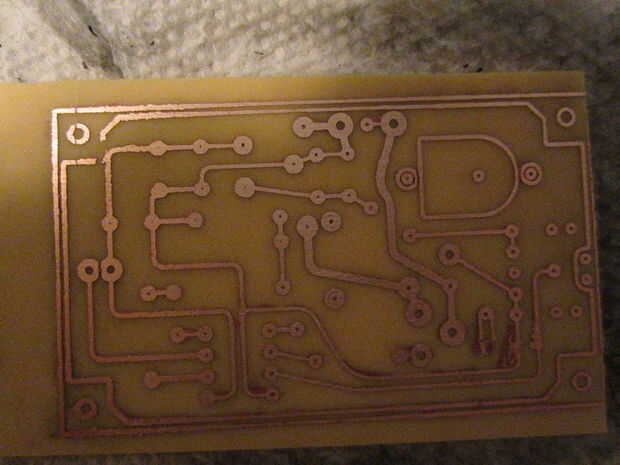

No lo deje en la solución de más larga de lo necesario.  Cuando termines con el grabado, puede limpiar el toner del tablero con acetona o un martillo de gato.  JK
