PCB de Servo de PICAXE para atenuador (3 / 9 paso)

Paso 3: Cómo empezar

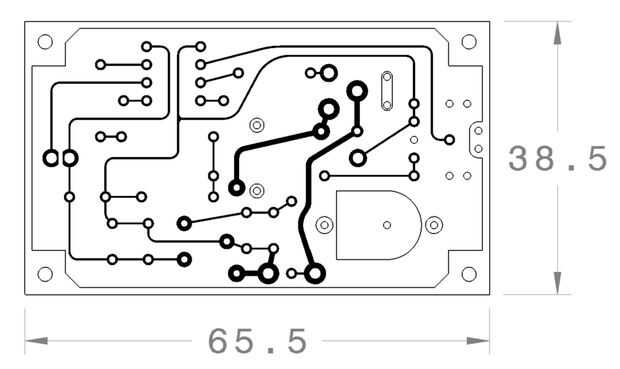

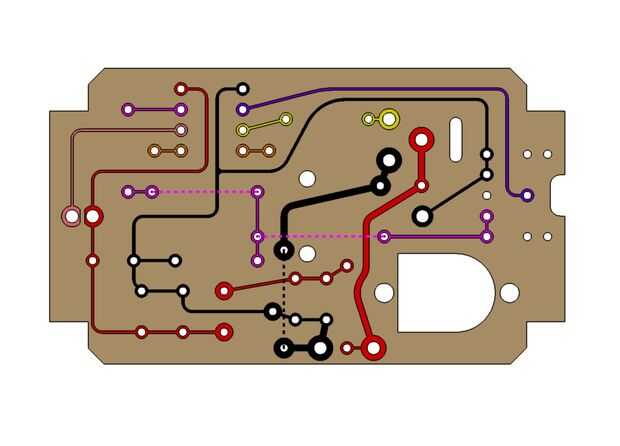

Adjunto es una carpeta zip que contiene cada dibujo formato podía de salida.  Usted tendrá que encontrar uno que funcione con el software.   Si usted ha hecho su propio PCB antes, probablemente son apagado y funcionando.   Si no hiciste un PCB antes, camina a través de cómo lo hice.  Esta fue mi primera vez.  Recogí mucha información de los siguientes sitios:

http://fullnet.com/~tomg/gooteepc.htm#1
http://www.riccibitti.com/PCB/PCB.htm
http://www.youtube.com/watch?v=Q6WJqjVleG0

Todavía te guiará a través de mi experiencia pero te animo a buscar en esos sitios.

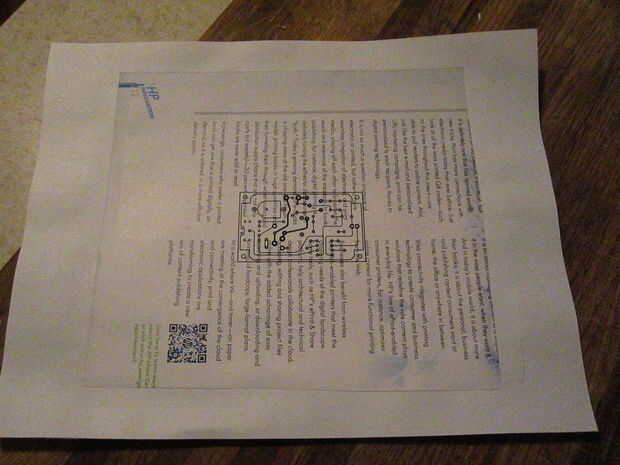

Empezar por imprimir la imagen en una página de revista con una impresora láser.  La página de la revista debe ser aquella que tiene un mínimo de tinta.  La página de la revista a un pedazo de papel de impresión para ayudar a apoyar a través de la impresora de la cinta.  Al imprimir, intenta conseguir como mucho tóner a la página de la revista como sea posible así desactivar el ahorro de tóner y que la calidad de los ajustes más altos.  También, asegúrese de que no escala la imagen.
