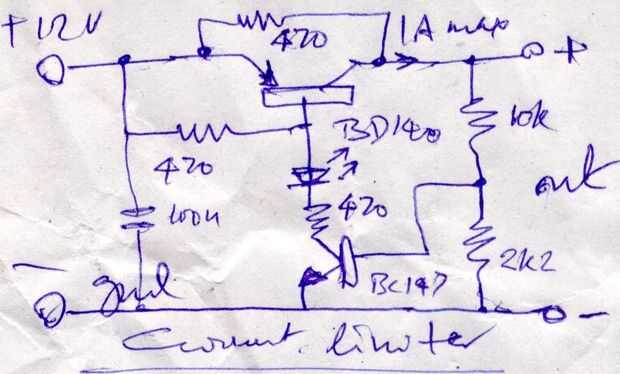

Paso 1: El circuito
Un transistor NPN de pequeña señal se alimenta con la tensión de salida a través de dos resistencias conectadas como un divisor de potencial. Si la tensión de salida se convierten en menos de un cierto valor, este transistor se apaga.
El colector de este transistor suministra la corriente base del transistor PNP de potencia. Así que los dos transistores siempre serán encender o apagar juntos.
El transistor de potencia (BD140) se suministra con una determinada corriente por el LED y 470 ohm resistencia de verde. Tiene una cierta ganancia, alrededor de 50 o menos, y su colector puede suministrar solamente la ganancia veces base actual antes de las gotas de voltaje (sale de saturación).
Así que la corriente máxima se puede cambiar por dimensionar adecuadamente la resistencia de base del transistor de potencia PNP.
El divisor de voltaje en la salida determina el voltaje que la corriente suministrada por el transistor cae a cero.
El resistor de 470 ohm en paralelo con el transistor PNP suministra una cierta cantidad de corriente que el circuito se enciende cuando se enciende primero.
