Parpadeo versátil lámpara el amor :) (3 / 6 paso)

Paso 3: Inserte los LEDs

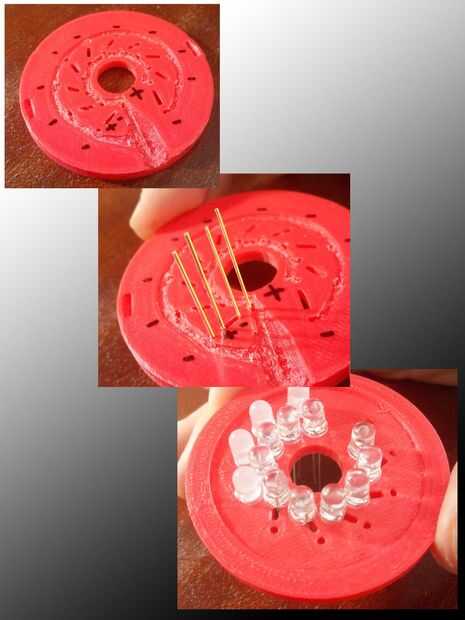

Asir un asimiento de la impresión "LED inferior" y la parte inferior de la etiqueta como se muestra en la imagen.
La + ve representa el cable largo del LED y - ve uno más corto.
A continuación empezar a insertar los LEDs a través de asegurándose de que usted obedezca la polaridad como se muestra en la imagen.

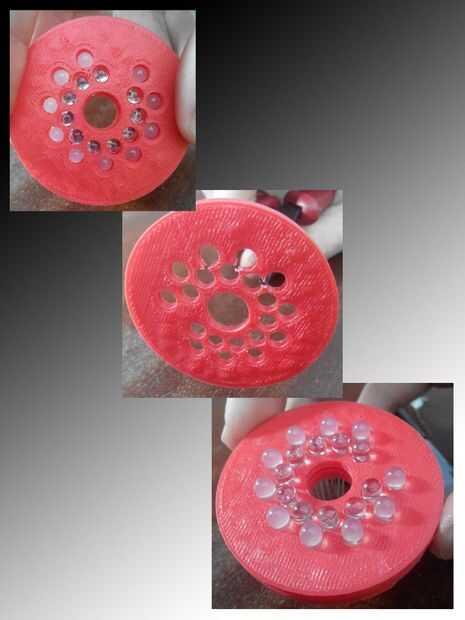

Una vez que pase todos los LEDs a través, es hora de montar la impresión "LED superior" en la bombilla LED.
La parte del LED de la que salen los cables debe intercalada entre las dos impresiones.
La matriz no es simétrica, por lo que puede que tenga que darle la vuelta para colocarlo como en la foto :)
Esto debe ser un ajuste firme, y puede que tenga que derribar muros un par como se muestra en la imagen para poder cerrar el "sándwich". Los espacios pequeños no mostrar en el extremo, pero tenga cuidado de no romper la impresión.

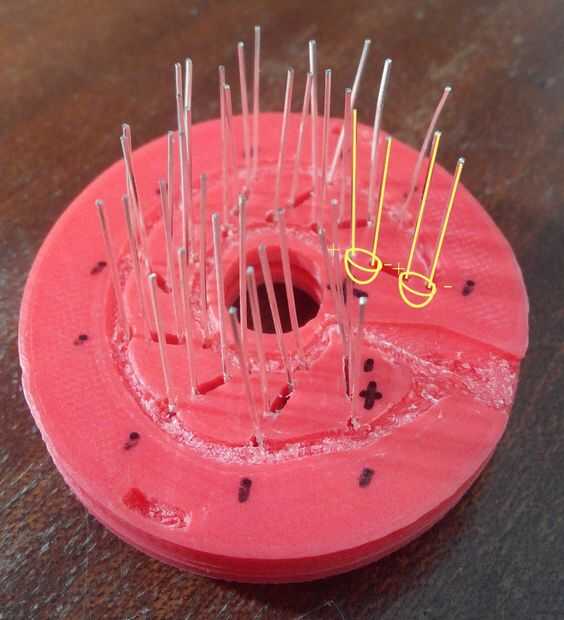

Después de cerrar los dos grabados juntos, es un buen momento para comprobar el LED polaridad como se muestra en la tercera foto. Recuerde que la orientación debe ser igual a lo largo de toda la serie, lo que significa que lleva el interior deben estar los cables más largo (+ ve) y el exterior debe estar los cables más cortos (-ve).
