Parpadeo luz nocturna (por petición) (4 / 5 paso)

Paso 4: Lo que es una luz nocturna

Bien, hagámoslo.

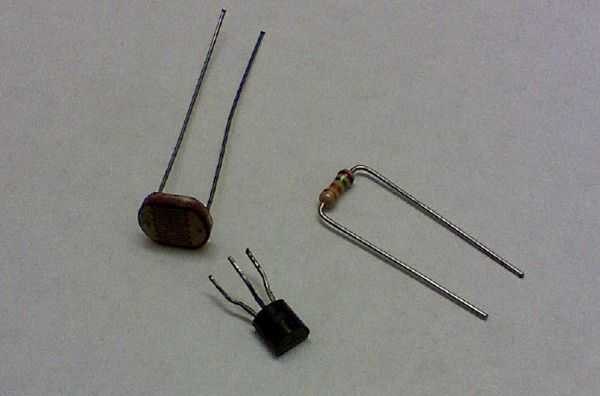

Necesitamos unos pocos componentes más para este paso:
-Un fotoresistor (a veces también llamado un optoresistor)
-Un transistor NPN (mayoría cualquiera va a hacer. Aun no puedo leer la etiqueta en la que escogí, pero he podido determinar es NPN)
-Un resistor

Un fotorresistor es simplemente un resistor que cambia su valor dependiendo de cuanta luz se aplica. En un bighter ajuste, la resistencia será menor, mientras que en la oscuridad, la resistencia será mayor. El fotoresistor tenga a la mano, la resistencia de la luz del día es de unos 500Î ©, mientras que la resistencia en la oscuridad es casi 60kÎ ©, una gran diferencia!

Un transistor es un dispositivo impulsado por la corriente, que le que a fin de funcione correctamente, debe aplicarse una cierta cantidad de corriente. Para este proyecto, va a hacer casi cualquier transistor NPN de propósito general. Algunos funcionarán mejor que otros, dependiendo de la cantidad de corriente requerida para conducir el transistor, pero si encuentras un NPN, debe ser bueno para ir.

En los transistores, hay tres pins: la Base, emisor y colector. Con un transistor NPN, el pin de la base debe realizarse más positice que el emisor para el transistor trabajar.

La idea general aquí es que queremos usar la resistencia de la fotorresistencia para ajustar cuánto corriente debe fluir a través de los LEDs. Porque no sabemos la corriente exacta necesaria para nuestro Transistor, y puede que esté utilizando un fotoresistor diferente que yo, el valor de su resistencia en este paso (R4 en la imagen siguiente), puede ser diferente a la mía. Aquí es donde la experimentación se pulg 16k fue casi perfecto para mí, pero su circuito puede requerir un valor diferente.

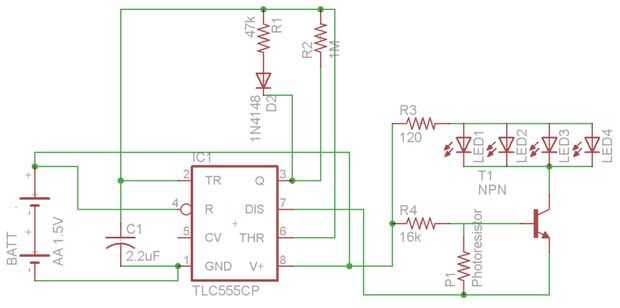

Si nos fijamos en el esquema, verás que como el valor de la resistencia de la fotorresistencia cambia, así que también lo hace la corriente por el pin de la base.

En condiciones de oscuridad, el valor de la resistencia es muy alto, así que la mayoría de la venida actual de V + en el temporizador 555 (V + es el voltaje positivo) va a ambos directamente a la base del transistor, lo que es operacional y a los LEDs.

En condiciones más ligeras, el reducido valor de la resistencia de la fotorresistencia permite gran parte de la corriente que a pasar de V + en el reloj directamente a DIS. Debido a esto, no hay suficiente corriente para conducir el transistor y los LEDs, por lo que no ves todas las luces parpadea.

A continuación vamos a ver el circuito en acción!
