Parpadeo luz nocturna (por petición) (2 / 5 paso)

Paso 2: Calcular el valor de la resistencia deseada para nuestro LED

LEDs están impulsados por la corriente. Que requieren una corriente para funcionar. El LED rojo media cuenta con un normal funcionamiento actual de unos 20 mA, por lo que es un buen lugar para empezar. Porque son impulsados por la corriente, el brillo del LED depende de la cantidad de flujo de corriente y no la caída de tensión en el LED (que es aproximadamente 1.5-1.7 voltios para su LED rojo medio. Otros varían).

¿Esto suena bien, verdad? Vamos a bomba de una tonelada de la corriente a través de, y tendremos LED súper brillante!

Bueno... en realidad, un LED sólo es capaz de manejar una cierta cantidad de corriente. Añadir mucho más que esa cantidad nominal y la magia comienza humo escaparse hacia fuera el :(

Así que lo que hacemos es agregar un resistor limitador de corriente en serie con el LED, que soluciona el problema.

Para nuestro circuito, tendremos 4 LEDs en paralelo. Tenemos dos opciones para el resistor de la serie:

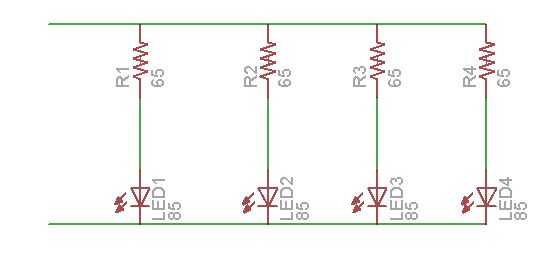

Opción 1 - colocar una resistencia en serie con cada LED

Con esta opción, tratamos cada LED por separado. Para determinar el valor de la resistencia serie, simplemente podemos usar la fórmula:

(V_s - V_d) / I = R

V_s = voltaje de la fuente (en este caso estamos utilizando dos baterías AA en serie, que es de 3 voltios)
V_d = la caída de voltaje a través de nuestro LED (estamos pensando unos 1,7 voltios)
I = la corriente que queremos correr a través de nuestro LED en amperios
R = resistencia (el valor que desea encontrar)

Así, obtenemos:

(3 - 1,7) / 0,02 = 65Ω

65 ohmios no es un valor muy estándar, así que vamos a usar del tamaño siguiente, que es de 68 ohms.

PROS: Cada resistencia tiene menos poder para disipar
Contras: Tenemos que usar un resistor para cada LED

Revisé este valor de la siguiente manera:

Mide cada LED para la resistencia y determina que cada uno era aproximadamente de 85 ohmios. Agregando que el valor del resitor nos pone unos 150 ohmios en cada uno de los 4 nodos paralelos. La resistencia paralelo total es de 37,5 ohms (Recuerde que la resistencia en paralelo es menor que la resistencia de cualquier nodo individual).

Porque I = E/R, podemos determinar que 3V / 37.5Ω = 80mA

Dividir ese valor por los 4 nodos, y vemos que estamos unos 20 mA a través de cada uno, que es lo que queremos.

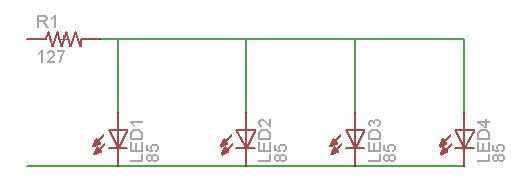

Opción 2 - lugar una resistencia en serie con todo el grupo de 4 LEDs paralelo

Con esta opción, te tratamos todos los LEDs juntos. Para determinar el valor de la resistencia serie, que tenemos que hacer un poco más de trabajo.

Esta vez, con el mismo valor de 85Ω por el LED, tomamos la resistencia paralelo total de nuestros LEDs (sin y resistencias adicionales), y obtenemos 22.75Ω.

En este punto, sabemos que la corriente que queremos (2mA), el voltaje de la fuente (3V) y la resistencia de nuestros LEDs de paralles (22.75Ω). Queremos saber cuánto más resistencia se necesita para obtener el valor de la corriente que necesitamos. Para ello, utilizamos un poco de álgebra:

V_s / (R_l + R_r) = I

V_s = voltaje de la fuente (3 voltios)
R_l = resistencia del LED (22.75Ω)
R_r = valor del resitor de serie, que es desconocido
I = corriente deseada (0.02A o 20mA)

Por lo tanto, enchufar nuestros valores, obtenemos:

3 / (22.75 + R_r) = 0,02

O, usando álgebra:

(3 / 0.02) - 22.75 = R_r = 127.25Ω

Así, podemos poner una sola resistencia de sobre 127Ω en serie con el LED, y lo fijamos.

PROS: Sólo necesitamos una resistencia
Contras: Una resistenc es disipar más potencia que la anterior opción

Para este proyecto, me fui con la opción 2, simplemente porque quería mantener las cosas simples y 4 emplaza resistencias uno trabajará parece una tontería.
