¿Pared aumentable de juego de mesa de diseño para el molino del CNC (3 / 15 paso)

Paso 3: Desining CNC Laser Engraving & Cutting del Laser... Diseño de chapa

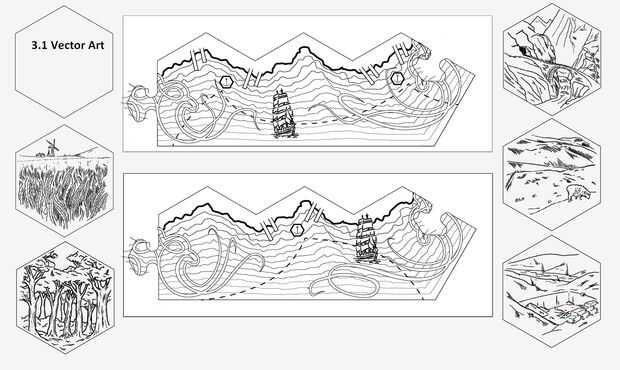

3.1) Vector art
Pop en algún arte vector dentro de los contornos de las piezas del paso 2.

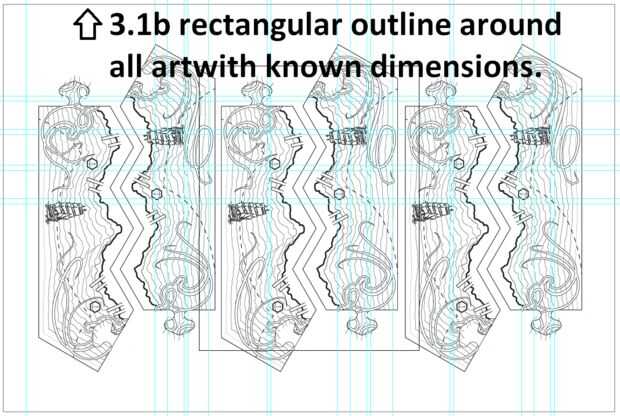

Para anidar juntos un montón de piezas: realizar un contorno rectangular alrededor de tu arte vectorial + los contornos del paso 2. Es importante centrar todo dentro de estas rectangulares y record que la longitud y altura "X y Y" dimensiones. (figuras 3.1a y 3.1b)

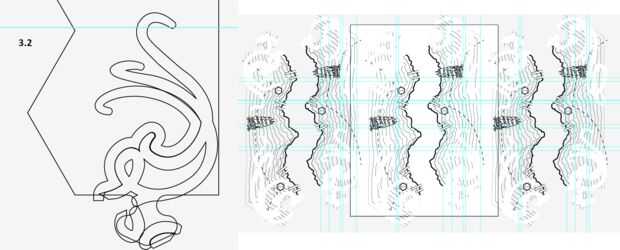

3.2) adhesiva y offset
¿Quieres tus motivos en relieve para ser virgen? A CONTINUACIÓN:
Hacer los vectores que hace tus motivos en relieve blanco. Si eres talla V con su molino CNC que vas a tener que ampliar la parte 'blanca' y la máscara de su entorno basado en la altura será su patrón levantado y el ángulo de la punta de la V. En este proyecto he fresado de 3mm de profundidad, y el pedacito de V era de 60 grados. Por lo que la base tenía que ser de 1,73 mm (TAN (30) * 3 mm = 1.73). Hice el desplazamiento de 1,75 mm de máscara desde el vector original. Figura 3.2

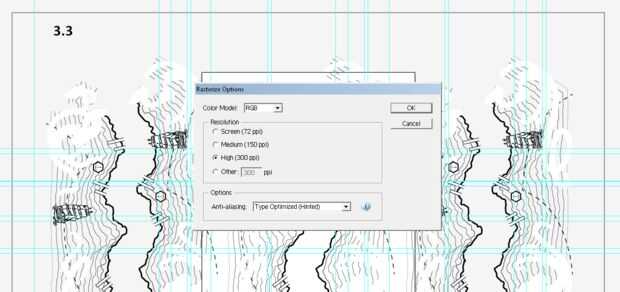

Imágenes de rasterizar 3,3)
Rasterizar el vector imágenes a 300ppi o superior para que la imagen no sale 'boxy' cuando su tiempo para grabar.

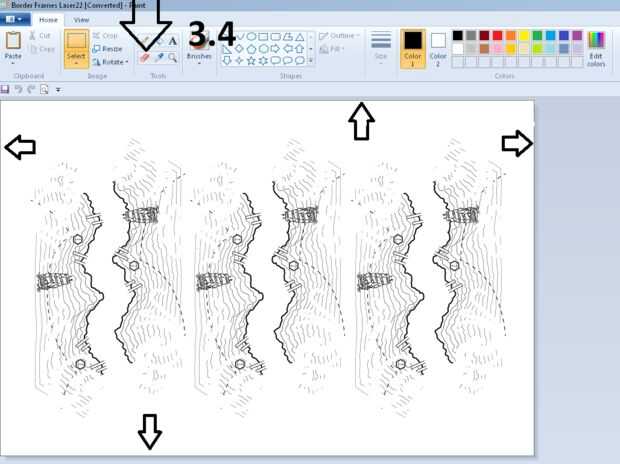

3.4) cultivos a los bordes
Abrir la imagen guardada en 3.3 y borrar fronteras. Volver a guardar la imagen con el mismo nombre. Que va a utilizar estas imágenes para grabado láser.

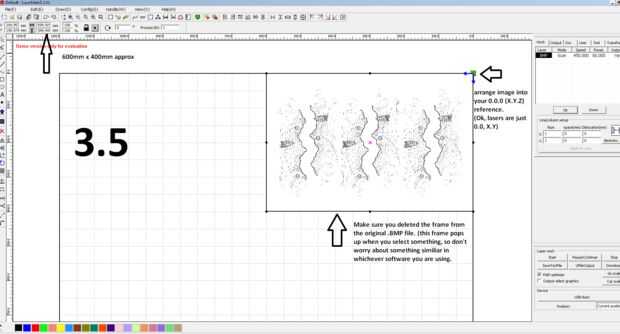

3.5) imagen de importación al software de láser
Al importar el archivo, asegúrese de que reducir la imagen para que sea el contorno rectangular original mencionado en el punto 3.1. Mover la imagen que está ubicado en la posición 0,0,0 de la máquina láser.

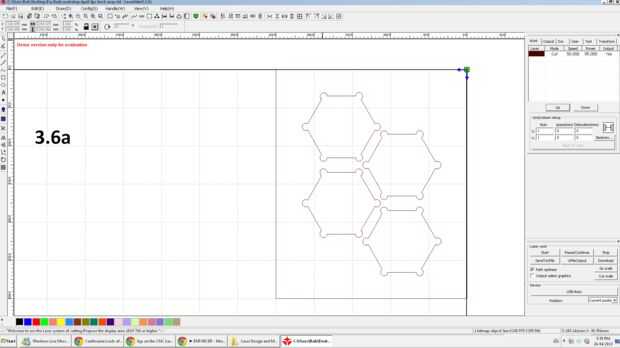

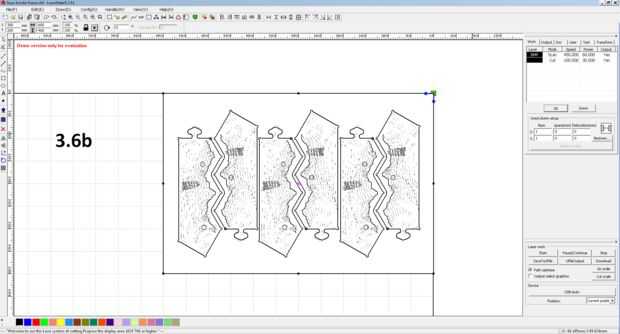

3,6) plantillas
Tomar los contornos mencionados en 3.1 y contrarrestarlos más grande por 0.20mm. Dibujar en círculos pequeños alrededor de las esquinas.

Soporte metálico de la hoja 3,7)
Hacer dos mitades de un hexágono que caben dentro del 'hexágono más grande' del conjunto completo tablero. Este diseño se utilizará para el respaldo de chapa metálica.
