Paso 2: Diseño de fresado CNC

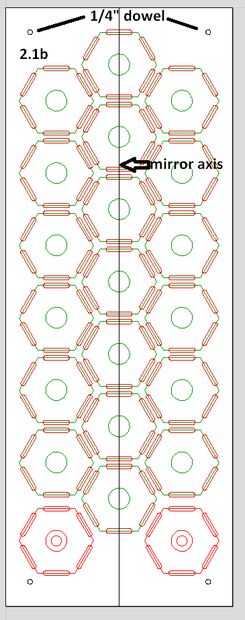

El material será de pino a 10 mm de espesor, índice de su stock de pino con 4 cuarto de pulgada de los agujeros en la parte superior y las esquinas de la parte inferior (vea la figura 2.1b. Asegúrese de que su diseño CNC se centra entre estos 4 agujeros!

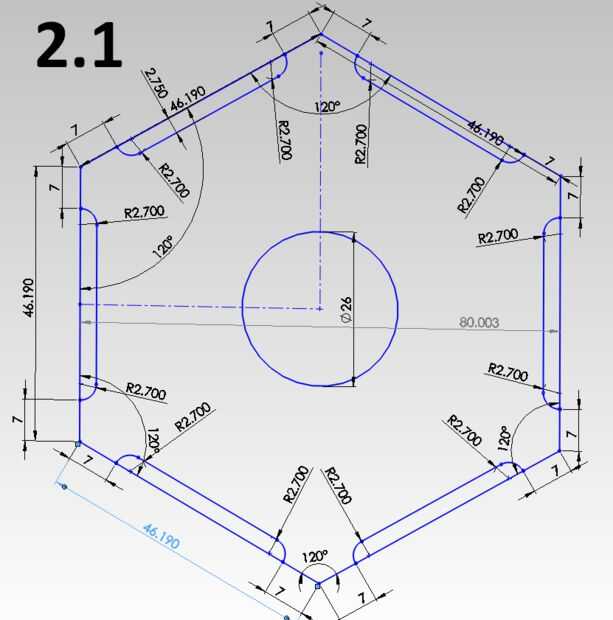

Hacer los hexágonos de 80mm de lado a lado. Baldosas hexagonales deben ser aproximadamente de 10mm de espesor.
Hacer un bolsillo en el centro suficientemente grande para que las fichas de juego (~ 26mm diámetro).
Tiro en unos surcos a lo largo de los lados de las piezas de"camino". Cuando montan los azulejos hexagonales estos surcos alineados y hacer un bolsillo grande. Carretera son aproximadamente 5mm de grosor, así que asegúrese de que cada ranura es 2,7 mm de espesor (2.7 x 2 = 5.4.) y al menos 2 mm de profundidad. Asegúrese de que los surcos son más largos de 20 mm. diseño en cierta curvatura a los surcos debido dentro de ángulos.
Crear un eje por el centro de su diseño y diseño de un bolsillo de la parte de atrás de la teja profunda y suficientemente ancha para los imanes (6mm de profundidad x 12,5 mm de diámetro para imanes de 5,3 mm de espesor por 12,3 mm diámetro). La FLIP que el diseño en relación con el eje que acaba de crear. (Esto simulará te su material los bancos!) (Figura 2.1b)
Programar el CNC corte áspero a 1000mm/min con ancho de paso en alrededor del 80% de su tamaño de la broca. Cuando partida lenta la máquina hasta 600 mm/min y parte de la pieza hacia fuera en 3 pasos. No amontone los azulejos hexagonales de más de 3 x 10 en una sola hoja de pino, que es 10mm de espesor.

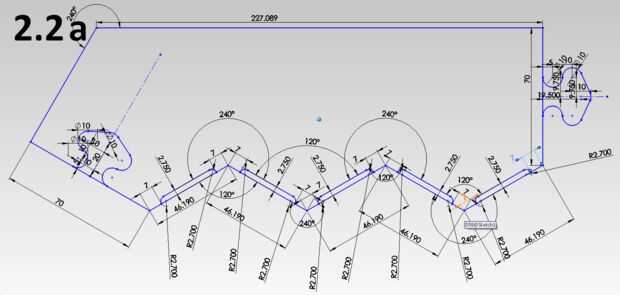

Diseño de marco de frontera 2.2)

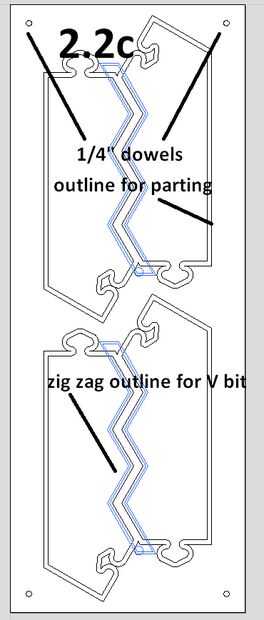

Material será cereza 19.05 (3/4") de espesor. Índice de su stock de cereza con agujeros de pulgada 4 cuartos en la parte superior e inferior. Asegúrese de que su diseño CNC se centra entre estos 4 agujeros! figura 2,2 c
La pieza de borde debe ser al menos de 70mm de ancho y menos de 19.05mm de espesor (3/4") dentro del marco de frontera deberán representar 3 azulejos hexagonales. Poner en los surcos de 2.1. Asegúrese de que la profundidad de la ranura coincida con la profundidad de la ranura de la pieza de la carretera (en este caso 11,05 mm de profundidad)

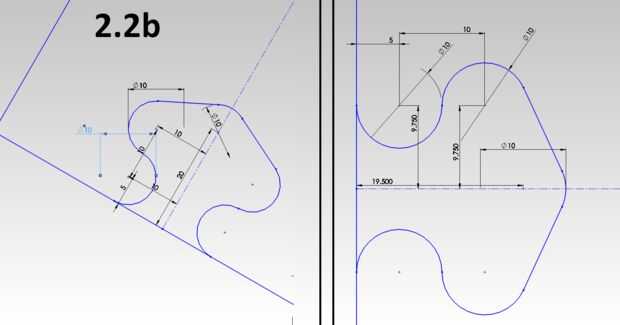

Las juntas de pieza de puzzle en la figura 2.2b son sólo un montón de círculos en los diámetros de 10 mm que el hombre común sólo tiene los círculos llenos a 9,750 mm mientras que el empalme femenino son más anchos en mm 10.

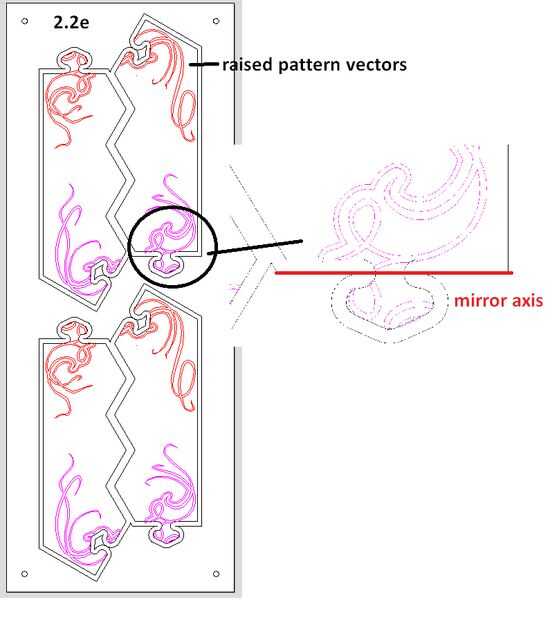

Recuerda que tendrás 6 piezas del marco de frontera. Poner en los vectores que va a utilizar para su diseño elevado. Si son simples diseños hacen que se reflejan en el borde de la pieza de la frontera. Diviértete y asegúrese de que los extremos del diseño varían ligeramente que el resto, pero asegurarse de que todo lo toca el eje del espejo. (Figura 2.2e)

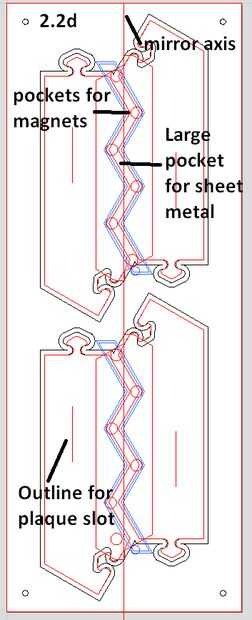

Crear un eje por el centro de su diseño y en un bolsillo de 1mm que accomdate el metal de hoja. Dibujar también en los bolsillos de sus imanes. Espejo su diseño alrededor del eje creó! Nido en los vectores que va a utilizar para motivos en relieve. figura 2.2d
Crear algunas líneas para la CNC a las ranuras del molino. Asegúrese de que son aproximadamente una pulgada de los lados de la pieza de la frontera. figura 2.2d
El material de los marcos de frontera es cereza corte de madera, tan áspero a 800mm/min, paso más de 80% dejando 0,5 mm de material. Molino el restante 0,5 mm con un pase final a 600mm/min en el ancho de paso de 30%. Parte con 4 pases a 800mm/min. Las uniones de pieza de puzzle se hará cuando el material está siendo dividido. Debe ser el último proceso de que haces.

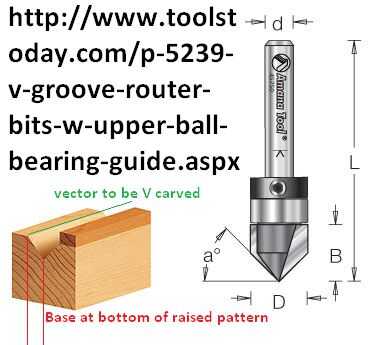

Si vas a V talle levantado patrones entienden que serán los lados de sus motivos en relieve en una pendiente, el ángulo del que será el ángulo de la broca de V. Parte superior parte superior de esta pendiente representa el vector que se desea hacer un patrón levantado de, sin embargo tienes una 'base' en la parte inferior del patrón levantado que tendrá un ancho en función de la altura su patrón levantado y el diámetro de su V poco. Recuerde tener en cuenta esta base en el paso 3 usando trigonometría básica.
