Paraguas LED programable (3 / 6 paso)

Paso 3: Los LEDs

El primer paso es insertar los LEDs en el paraguas.

Estamos construyendo una matriz de 8 x 8 y este paraguas tiene 8 costillas, por lo que cada costilla tiene 8 LED ' s. Coloqué mis LEDs aproximadamente 3.25" separados verticalmente, entre la costilla. Meter las patas de los LEDs a través de la plástica no requiere ninguna herramienta: las piernas son lo suficientemente fuerte perforar el plástico.  Su lugar importante siempre el ánodo (pata más larga) en el mismo lado para simplificar las conexiones más adelante.

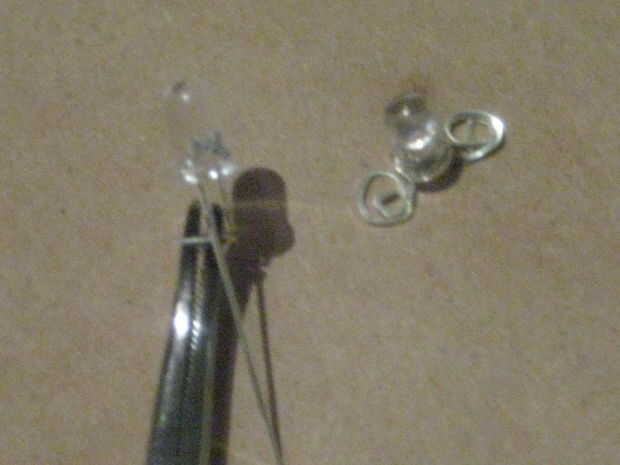

Después de cada LED es empujado a través del plástico, utilice unas pinzas de nariz de aguja o pinzas para girar cada pierna a un círculo (ver imagen), asegurándose de que las piernas no toquen entre sí

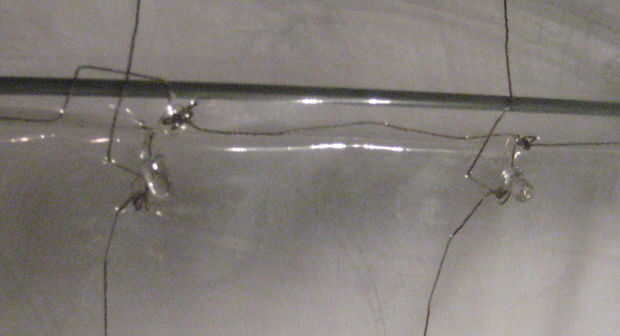

A continuación, utilizar el hilo conductor, coser todos los ánodos (pata más larga) en cada fila.

Comience a coser juntos todos los cátodos de cada columna. Donde cruza una columna en una fila, asegúrese de que el hilo de la columna es el lado opuesto de la plástica de la fila para evitar un corto circuito.
