Paso 1: materiales

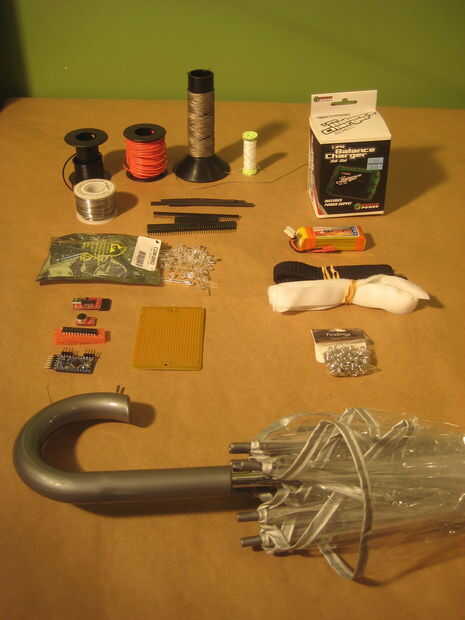

Aquí está lo que necesitará (en la foto, hacia la derecha del paraguas):
- El paraguas: encontré un claro "burbuja" paraguas en Target por $17. Esto resultó para ser absolutamente perfecto para este proyecto.
- Arduino mini pro 328 5V/16 MHz: demostrados aquí con las cabeceras ya conectados. Arduino Lilypad también habría funcionado bien. El mini pro y el Lilypad son tan pequeñas, parcialmente porque excluyen a los circuitos USB es necesario hablar con el ordenador, así que algo así como la Junta FTDI abajo también es necesario con estas placas para conectar arduino a su co
- Breakout básica FTDI: enlaza esta pequeña placa arduino mini pro en un extremo y una mini usb en el otro extremo. Fije la Junta FTDI para arduino que programarlo, pero una vez programado, usted puede dejar atrás.
- Controlador MAX7219 LED: este es un gran chip pequeño que se encarga de multiplexar los LEDs. Tiene unidades a una matriz led 64. Una gran desventaja es que la intensidad se fija para todos los LEDs; no permite establecer diferentes LEDs en diferentes intensidades. Más información disponible aquí.
- Protoboard: decidí que sería más fácil conectar el MAX7219, resistencia y condensadores mediante un protoboard que directamente sobre el paraguas. Terminé usando uno más pequeño (1,75 "x 1.75") que lo que está en la foto.
- LEDs: usé 64 s claro LED "super brillante" azulde SparkFun. Te recomiendo usando difundido en lugar de variedad claro direccional desde su paraguas serán visto desde todas las direcciones.
- Soldadura
- El tubo del encogimiento del calor
- Headers: cabeceras de 90 grados en el Arduino - viene sin encabezados conectados. También solía hacer batería extraíble.
- Alambre: utilicé alambre de núcleo sólido AWG 22 estándar. Utilizando dos colores es definitivamente útil en seguimiento de lo que es.
- Hilo conductor: utiliza el hilo de 4ply 234/34 más pesado y atravesó casi un carrete entero 75 yarda. Esta fue mi primera vez con hilo conductor y me pareció fácil de usar.
- Hilo de coser pesada: utilicé un hilo de coser pesada para sujetar placas de circuito impreso a la sombrilla. He intentado usando hilos de plástico (como sedal fino) pero no ha funcionado bien para mí.
- Cargador del Balance de polímero de litio: este cargador especial se requiere para la batería he seleccionado...
- 11.1V batería de polímero de litio de 900mAh: esto es casi sin duda overkill pero quería algo ligero y compacto que sería el paraguas de noche.
- Una vieja correa de nylon y algunos velcro: cosí estos juntos para hacer una funda para la batería.
- Pequeños aros de metal: soldadas a los extremos de los cables que salen del tablero MAX7219 para facilitar el acople para el hilo conductor. Me ha pasado a través de éstos entre la joyería que hace fuentes en la sección de arte de una tienda de caja grande.
- abrazaderas de plástico: para ayudar a mantener la batería en su lugar

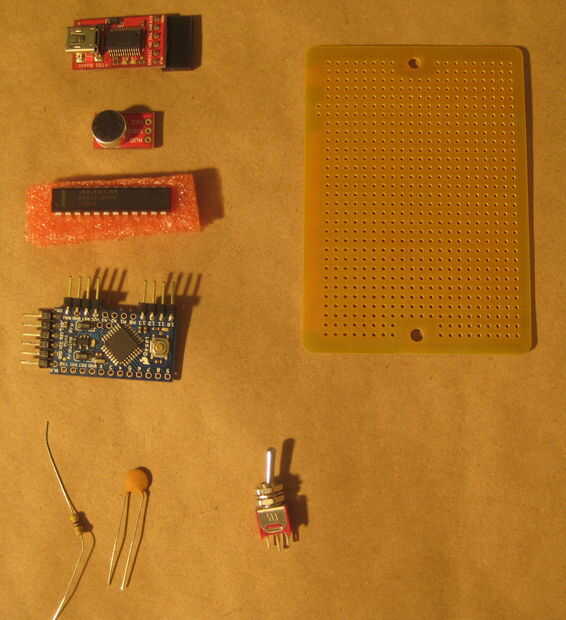

No mostrado:
- Conmutador corredizo Lilypad: para activar el paraguas del on & off
-1 resistencia: 1kO (rset MAX7219 diagrama del circuito)
-2 condensadores: 10uF y 100nF
- Un viejo cargador de coche mechero teléfono: este es un gran truco recogido en los comentarios aquí mismo en Instructables!. Resolver el caso de un cargador de teléfono y tiene un bajo costo 12V a convertidor/regulador de 5V, adecuado para alimentar el arduino.
Opcional:
-Sparkfun electret mic & op amp breakout Junta: sincronizar LEDs con música
