Paso 5: Hacer la matriz de LED--preparación de las piezas

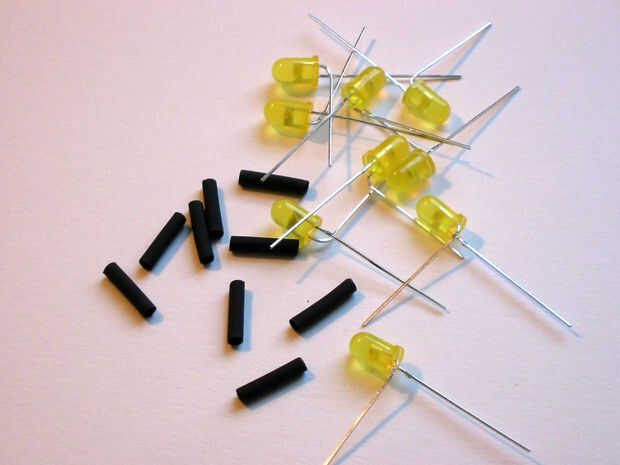

Preparar los LEDs doblando sus puntas. A continuación orienta los LEDs con sus bordes planos en la misma dirección. La elección es arbitraria, sino una orientación de normalización reduce el riesgo de error.
Sostenga el LED con la parte plana (lado del cátodo) dio vuelto a la derecha. Doblar el cátodo hacia usted. Esto señala los cátodos a tierra, la electricidad de la dirección quiere fluir). Crear la curva aproximadamente 1-2 mm por debajo del fondo del LED. Esto permitirá que el LED de estar orgulloso del cable.
El ánodo se doblará a la izquierda después de los cátodos se sueldan en su lugar. Esto evitará confusiones al soldar. Los dos cables deben formar un ángulo recto con el cátodo apuntando hacia usted y el ánodo apuntando hacia la izquierda.
Shring de calor de tubos
Cortar dos 1/2" tubería del encogimiento del largos trozos de 1/16" calor para cada LED. Es de ciento sesenta piezas y requiere unos siete pies sólo para éstos. Cortar un adicional 18 dieciocho para los encabezados.
Alambre
Cortar cables negros igual en número a las costillas en el paraguas. Hace bastante más de las costillas para que haya suficiente cable para crear los encabezados que se conectan a la Arduino.

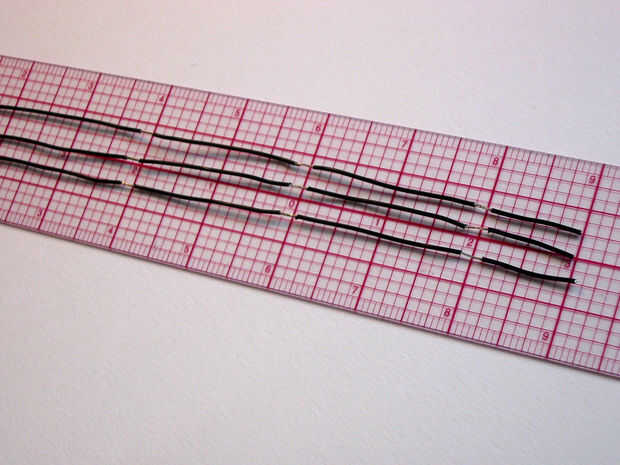

Hay 8 anillos de LEDs que recorren el paraguas (este es el número de pines de salida en el MIC2981) por lo que cada cadena de cátodo o columna constará de 8 LED ' s. Coloque los cables y marque las ubicaciones de los LEDs a lo largo de las costillas. Espacio en este punto establece la distancia entre los anillos concéntricos.
Tira una pequeña pieza de aislamiento (unos 3mm) en cada punto. Corte a través del aislamiento, con pelacable en dos lugares sobre un cuarto de una pulgada de distancia. Luego aplastar el aislamiento con pinzas y corte el aislamiento con un cuchillo o tire con los dedos. En cada espacio abierto, coloque una pequeña cantidad de soldadura. Esto es en preparación para los cátodos de los LED a estos puntos de soldadura.
