Paraguas LED con Arduino (6 / 13 paso)

Paso 6: Realizar la matriz de LED--cadenas de cátodo

Es el primer paso en la fabricación de la matriz de LED para construir las cadenas de los cátodos de los LED. En el paso anterior cortar diez (o el número de costillas en su paraguas) los cables negro y había pelado del aislamiento en los puntos donde se sueldan los LEDs. En este paso se suelde los cátodos de los LEDs.

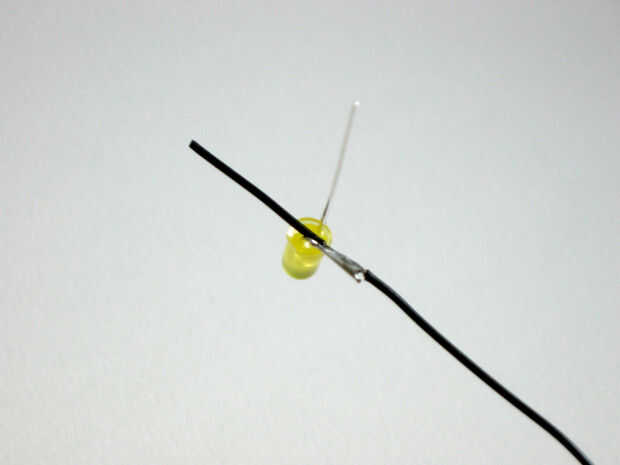

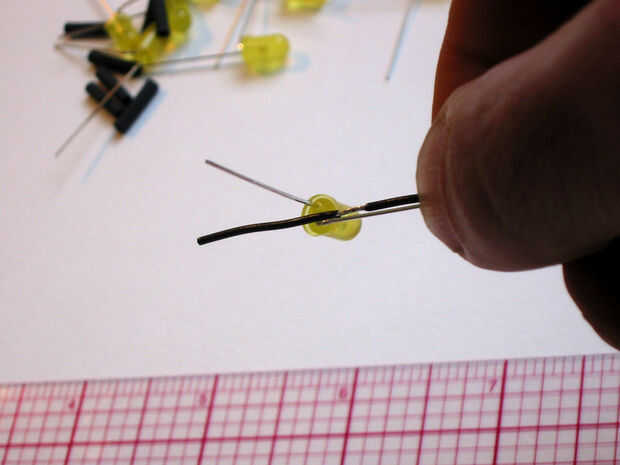

Obtener una pequeña gota de estaño en la punta de la plancha. Coloque el LED para que el hilo pase entre los dos conductores del LED y aplicar la plancha caliente para el cátodo de la soldadura. La soldadura en el hierro y el alambre debe fluir para hacer una conexión. Se quema el dedo y taze será usted. Después de soldar, cortar el ánodo para que sea lo más corto posible.

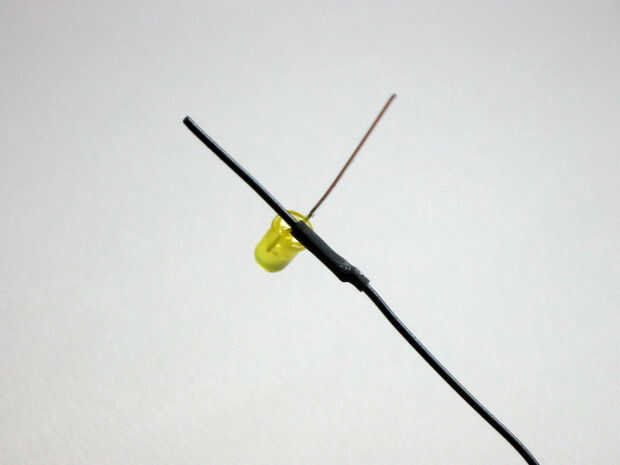

Para evitar un cortocircuito, cada empalme de la soldadura se cubre con un trozo de tubería del encogimiento del calor. La tubería debe aplicarse después de una conexión y antes del siguiente LED está conectado (cualquier confusión? pronto entenderás :-) así que deslice un trozo por ahora. Calor para reducir el tamaño en su lugar.

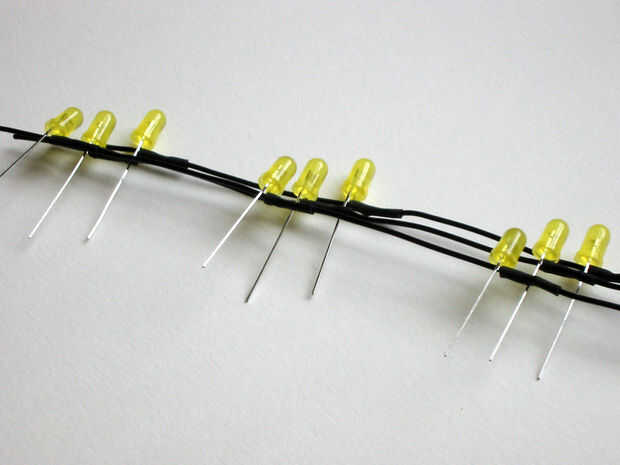

Repita para los LEDs restantes en la cadena y las cadenas restantes.

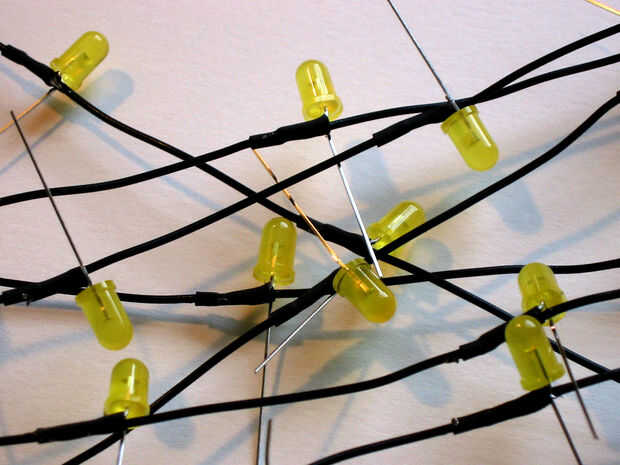

Nota En este instructable, las cadenas de LEDs que las costillas del paraguas se denominan columnas y cada una termina en un pin del Arduino. Los cátodos de los LED están soldados a los cables (negro). Los anillos de LEDs que circundan alrededor de la sombrilla se denominan filas y cada uno comienza en uno de los pines de salida de MIC2981. Los ánodos de los LED están soldados a los cables (rojo).
