Paso 4: Resumen de la marca
Como puede imaginar, las plantillas de la marca comprende la mayor parte de la carga de trabajo para este proyecto. Antes de profundizar me gustaría abordar algunos elementos generales y diseño de componentes que encontrarás.
Hay cuatro componentes que conforman este diseño (patas, asiento, marco y placa de compresión) y dibujos dimensiones se incluyen para cada uno. Si te sientes cómodo leyendo y traduciendo en marcas en su hoja, vaya para él. Sin embargo, para aquellos de ustedes que necesitan alguna orientación adicional, también he incluido algunas instrucciones excruciatingly detallados explicando cómo fui sobre la fabricación de cada marca.
Si descarga los archivos adjuntos diseño (incluidos en los pasos individuales) dará cuenta de que se compone de muchas capas. Cada capa representa una parte única del diseño (cuadrícula de marcas, marcas de detallado, cortar agujeros obligatorios, opcionales orificios, líneas, etc.) y selectivamente vuelta encendido en su programa de visualización le permitirá enfocarse en información específica como se presenta. Le animo a aprovechar de él. Mis profesores de redacción sería tan orgullosos...
Los pequeños orificios en las esquinas de algunas articulaciones se denominan anillos. Son necesarios porque es imposible hacer un interior de 90 grados en ciertos escenarios. Escenario 1 sería en una máquina CNC, cuyo alrededor del pedacito no puede cortar un cuadrado de esquina interior (el exterior es posible). Escenario 2 sería una sierra tratando de cortar una ranura interior, rectangular. Puede hacer que el corte va un ángulo y poco a poco despejar lejos el borde posterior, pero esto es desordenada y desperdiciador de tiempo. En cualquier caso, el dogbone efectivamente toma la esquina, proporcionando espacio para la hoja y la broca y asegurar que conseguir bordes cuadrados.
En el caso de este proyecto, es posible cortar algunas esquinas de 90 grados interiores sin utilizar un dogbone. Poder hacerlo depende de la secuencia en que te cortas componentes hacia fuera y su tolerancia para simultáneamente manejo/cortar pequeños trozos. Estos agujeros están marcados como "opcionales" y usted puede incluir/excluirlos que desee.

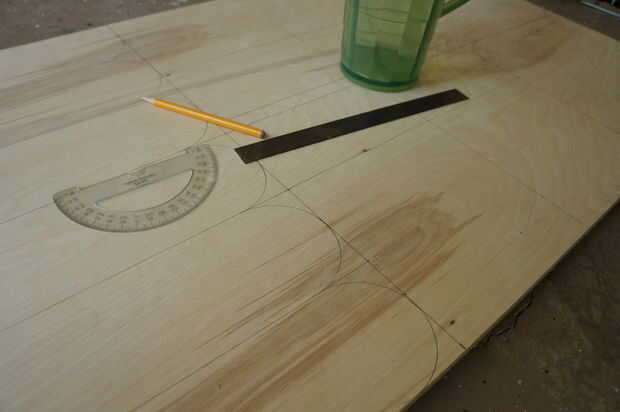

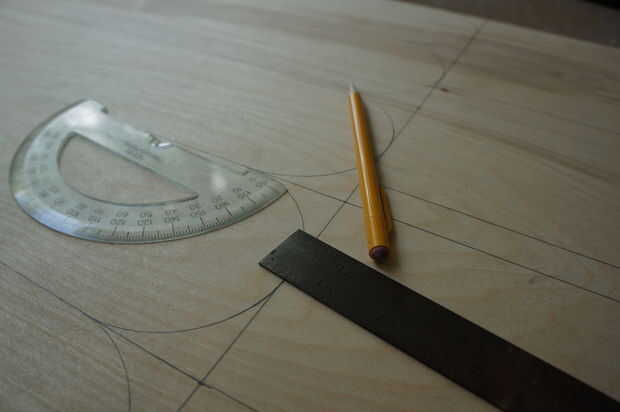

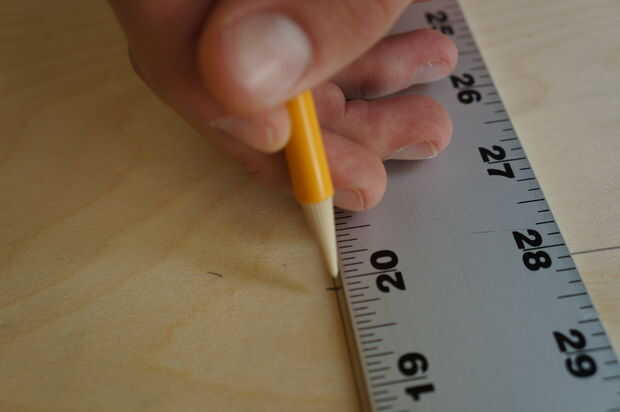

Finalmente, marcas precisas y organización general serán Tómalo o déjalo le en este proyecto. El viejo adagio, "la marca dos veces, corte una vez," definitivamente se aplica aquí. Etiquetado de piezas, alineaciones de doble control, aprovechando la simetría entre las partes y sombreado de áreas de recorte para distinguir contra un fondo ocupado de todo recorrer un largo camino para ayudar a las marcas. Tan colorido como puede conseguir su hoja, recuerde usted puede lijar todo apagado más adelante.
