Par o ' taburetes con un par de o herramientas (8 / 18 paso)

Paso 8: Marca: placa de compresión

La placa de compresión es la pieza que literalmente todo lo mantiene unido. Su forma de la base es un triángulo equilátero, y marca es más simple de lo que piensa.

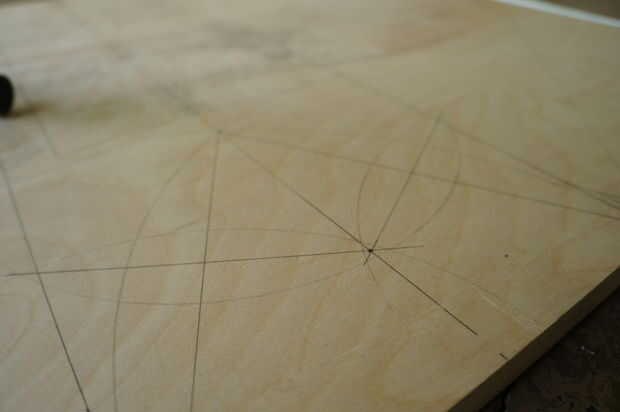

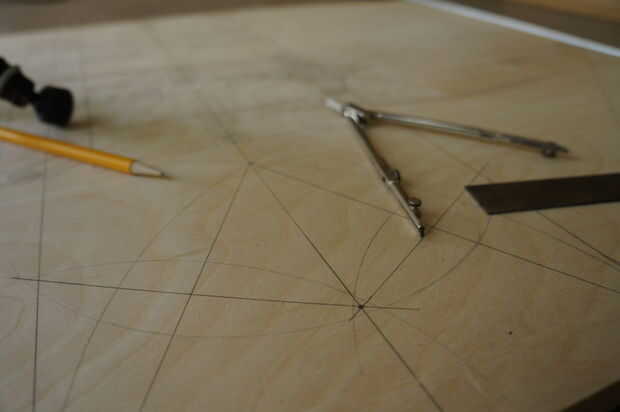

1. Iniciar en la base de una cuadrícula de 2 x 2 y ajustar la brújula a un diámetro de 8"(a través de dos casillas de la cuadrícula). Se trata de la parte inferior de su triángulo y los extremos de este segmento serán dos de sus tres vértices. Coloque la punta del compás en cualquiera de los vértices y dibuje un arco que corte la línea central de la cuadrícula de 2 x 2. Técnicamente, este punto de intersección es el tercer vértice del triángulo, pero seguir adelante y repita el proceso en el lado opuesto para verificar.
2. Conectar los vértices de la parte inferior a la superior con su regla y el triángulo equilátero es completado!
3. La placa se ranurado donde encaje con cada pierna. Cada ranura será ½" profunda y amplia de ¾" para que coincida con el ancho de la pierna. Para obtener la ubicación de cada uno, empezar por encontrar el punto medio de cada lado del triángulo (sugerencia: un lado ya está hecho).
4. Dibuje una línea que corte este punto medio y el vértice opuesto. Sus ranuras deben centrarse en estas líneas.
5. Marcar la profundidad de ½" a lo largo de las líneas de la mediatriz que acaba de trazar.

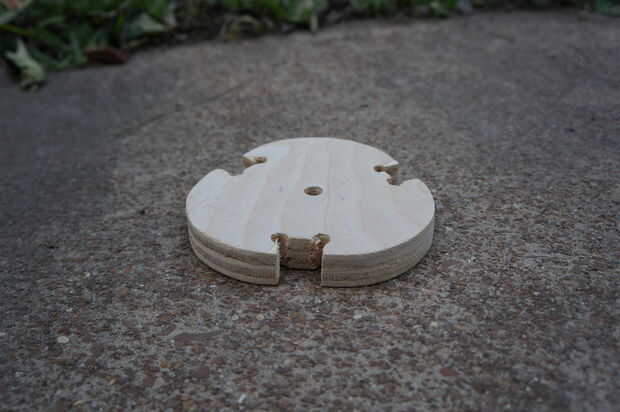

6. Luego dibujar líneas paralelas a 3/8" de ambos lados para acabar la ranura. Cada una de estas ranuras tiene dos agujeros del dogbone puesto que son ángulos interiores.

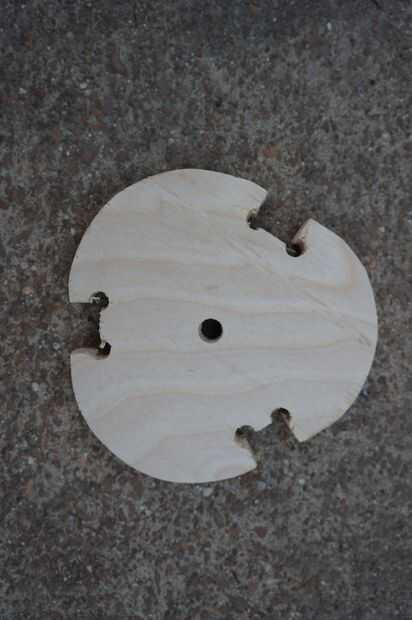

7. El punto de encuentro de los Bisectores perpendiculares es el centro de tu triángulo. También es el lugar preciso donde usted necesitará taladrar un orificio de diámetro de 3/8" para el extremo roscado del perno de carro se deslice a través. Márquelo en consecuencia.
8. Por último, para la estética y forma un triángulo puntiagudo no asoman en la pierna mientras está usando las heces, a redondear las esquinas del triángulo. Usé el mismo 4 + pulgadas redondo contenedor para marcar minas. Cualquier objeto redondo o la brújula hará el trabajo sin embargo. Sólo asegúrese de dejar suficiente espacio para las ranuras para hacer su cosa!
