Pantalla táctil y batería recargable para el telescopio de PiKon / frambuesa Pi (7 / 10 paso)

Paso 7: Prueba, toques finales y Resumen

Antes de completar el montaje y asegure la cubierta y el panel posterior, que desea doble Compruebe todas las conexiones y cableado, le sugiero que haga lo siguiente:

  1. Inspeccione visualmente los circuitos, de comprobar que coinciden con los diagramas de cableado.
  2. Use un multímetro para comprobar si cualquier inesperados cortos.
  3. Energía-en la unidad de pantalla con el cable del jefe de PiTFT individual, utilizando el multimetro que el riel de alimentación es hacer salir el voltaje correcto (5v).
  4. Si usted optó por instalar los botones LED iluminadores, prueba de ellos.
  5. Apague la unidad de pantalla, luego conecte el cable del jefe de PiTFT. Encienda de nuevo, el PiTFT debe encenderse con una simple imagen en blanco en la pantalla.
  6. Apague la unidad de pantalla, luego conecte el Pi/PiKon por medio del cable HD-15.
    • Vea la nota debajo de cables de HD-15 antes de proceder
  7. Interruptor de la alimentación de nuevo, la frambuesa Pi debe encenderse. Usted necesitará un cable HDMI conectado para ver la pantalla como el PiTFT no funcionará correctamente hasta que se ha actualizado el kernel de Raspbian.

Si todos los pasos anteriores sin problemas, usted está listo para aplicar algunos toques, luego fije el panel de cubierta y la parte posterior para el símbolo y los cerramientos de PiMount.

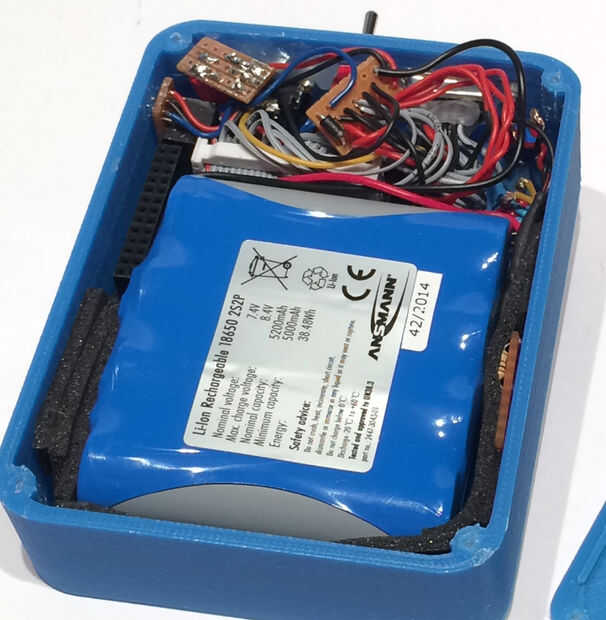

Para asegurarse de que la batería pack es seguro y seguro yo solo echado a un lado cinta auta-adhesivo del PVC espuma. Puede que necesite construir con más de una capa en algunas zonas, esto ayudará a mantener la batería seguro y seguro y evita cualquier traqueteo cuando la pantalla se mueve. Una vez que estés satisfecho con el ajuste de la batería y todos los cables y componentes, puede fijar el panel trasero. Hay agujeros de montaje incluidos en el diseño de la caja, puede utilizar M1.2 tornillos autorroscantes o simplemente fíjelo con pegamento caliente. La cubierta superior de la PiMount también se pega en.

Nota importante con respecto a HD-15 / VGA / cables de SVGA: Cables HD-15 se utilizan comúnmente para monitores VGA y a menudo con estos cables no todos los terminales están cableados, muchos de ellos están conectados a tierra. Como el PiKon VDU utiliza un mínimo de 11 pines (15 si utiliza los botones GPIO opcionales) usted necesita tener cuidado al seleccionar un apropiado cable HD-15. Si usted planea usar un cable VGA HD-15 que ya tiene, fuertemente sugieren que usar un multímetro para verificar si es un todo-pins por cable por cable. Usando un cable con muchos de los pines a tierra puede cortocircuito los pins GPIO y potencialmente dañar el Pi y el PiTFT.

Si usted necesita comprar un cable HD-15 que es conveniente para la pantalla, usted puede comprar uno de Cabling4Less. Este cable es perfecto si usted no tiene la intención de instalar/utilizar los botones opcionales de GPIO. Aunque este cable está catalogado como "todos los pines con cable" tres de los pines para los botones GPIO opcionales están limitados juntos para la tierra.

Si desea utilizar los botones GPIO opcionales necesita un verdadero todo-pins por cable por cable de la fuente o también puede hacer su propio.

A suma-para arriba lo que hemos cubierto en este Instructable hasta ahora:

  • Cubrimos brevemente los orígenes del telescopio PiKon y el proyecto de la pantalla.
  • Lista de las herramientas, piezas y componentes
  • Montado en el PiTFT a la caja impresa 3d
  • Añadido los botones programables opcionales de GPIO
  • Construido el circuito de distribución de energía
  • Explotó la cabecera GPIO los conectores HD-15
  • Realiza algunas inspecciones y pruebas básicas
  • Aplicar los toques y asegurado el panel de cubierta y la parte posterior

Con el hardware de todos los cuidados sólo deja un paso final, configuración del software en la Raspberry Pi.
