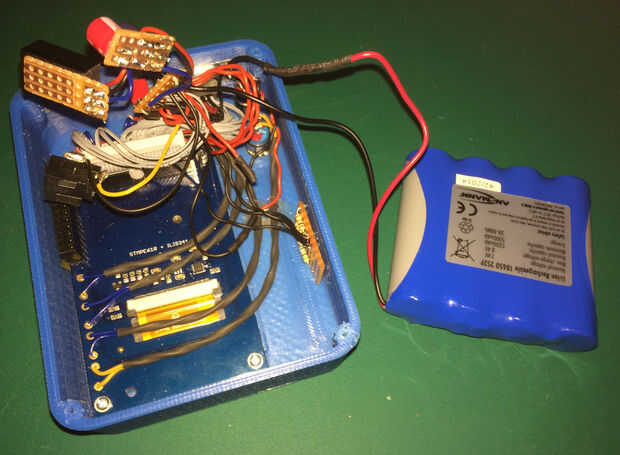

Pantalla táctil y batería recargable para el telescopio de PiKon / frambuesa Pi (6 / 10 paso)

Paso 6: Romper la Pi GPIO encabezados a los conectores HD-15

Este paso es probablemente el más tedioso de todos los pasos, romper los pernos de cabecera GPIO y cableado en el conector HD-15. Si usas los botones opcionales de GPIO, todos los 15 pines en el conector HD-15 están conectados, si no utilizas los botones luego HD-15 pines 5, 6, 7 y 8 pueden ser ignorados.

Usted se rompe hacia fuera dos cables de cinta planos cabecera en conectores HD-15, uno para el lado de la pantalla/PiTFT, el otro para el lado de RaspberryPi/PiKon, la UDV y el PiKon luego se unen mediante un cable de HD15.

A la pantalla de alambre / encabezado PiTFT GPIO para el conector HD-15, siga estas pautas:

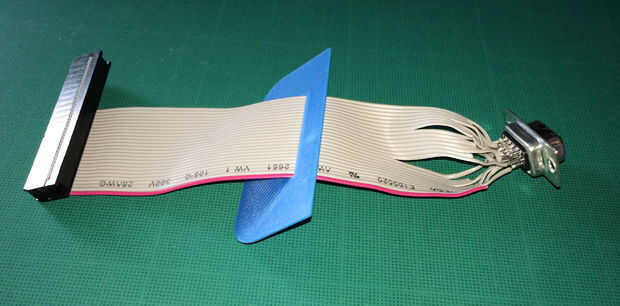

  1. Tomar el cable de cinta 26p a p 26 GPIO header y cortar el conector IDC de un extremo.
  2. Se dividen los núcleos individuales, teniendo cuidado de no para dañar el aislamiento.
  3. Cortar los corazones de cable redundante.
    • Se necesitan pasadores sólo 2, 4, 6, 9, 12, 13, 15, 16, 18, 19, 21, 22, 23, 24 y 26.
  4. Recorte los cables restantes a la longitud deseada (con el conector IDC que inserta en la PiTFT los cables necesitan cómodamente el conector D-SUB HD-15 corte-hacia fuera en el recinto).

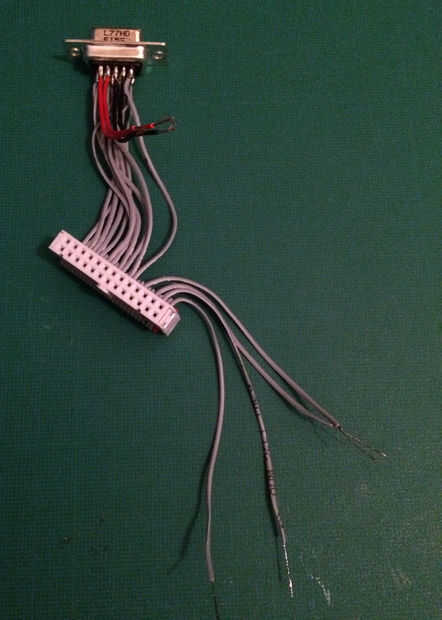

  5. Tira de aproximadamente 3mm del aislamiento del cable y torcer las hebras del cable, luego ligeramente estañar con soldadura

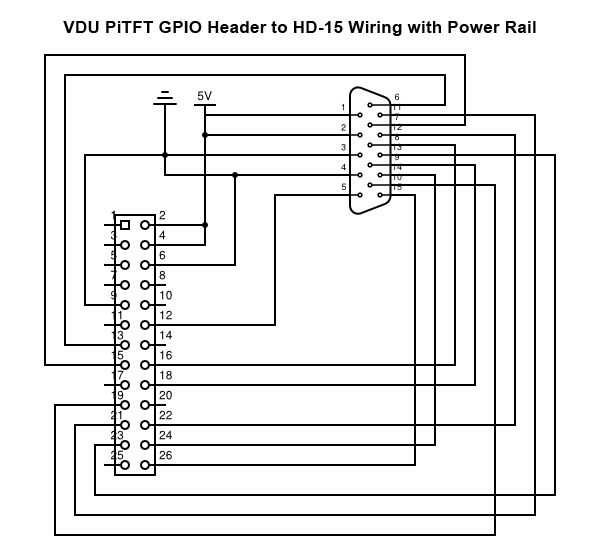

  6. Soldar cada cable a las patillas del conector HD-15 a su vez, según los diagramas proporcionados (tenga cuidado de no corta las patas y tratar de no tener cualquier exceso de cable de aislamiento).

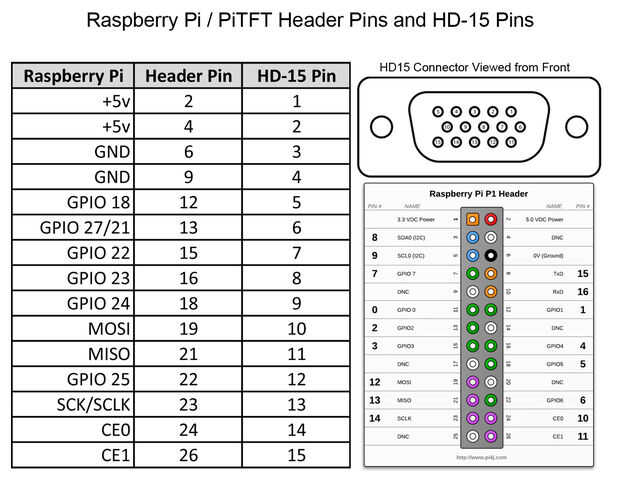

  7. Los terminales están cableados directamente desde la cabecera GPIO conector HD-15 con excepción de + 5v y tierra (pines 2, 4, 6 y 9 GPIO, pernos 1, 2, 3 y 4 en HD-15), estos se conectan en el riel de alimentación en su lugar.
  8. Todos los pernos han sido soldados, visualmente Revise los posibles problemas y luego comprobar cortocircuitos con un multímetro. Asegúrese de que la cabecera GPIO no está conectada a la PiTFT como esto puede producir falsos positivos.

Para cablear el Raspberry Pi / encabezado PiKon GPIO para el conector HD-15, siga estas pautas:

Se aplican los mismos pasos que arriba, a excepción de algunas diferencias de menor importancia.

  1. Si está utilizando un modelo de A + o B + Pi con una cabecera de 40 pines que tanto necesitan un cable de 26p a p 40 de origen, o simplemente tomar un cable de 40p y recortar los 14 corazones redundantes.
  2. Antes de soldar el cable de cinta al conector HD-15 necesita para asegurarse de que usted alimenta el cable por la ranura en la cubierta superior Monte Pi.
  3. Ajuste el cable de cinta a la longitud adecuada, tratar de evitar excesos innecesarios.
  4. No es necesario dividir los corazones del cable individual más allá de un par de pulgadas como usted quiere el cable de cinta que en su mayoría permanecen intactos, cualquier cable dividido debe permanecer dentro del recinto.
  5. Cortar los corazones redundantes cable hasta el punto donde los cables se han dividido.
  6. Tira de aproximadamente 3mm del aislamiento del cable y torcer las hebras del cable, luego ligeramente estañar con soldadura

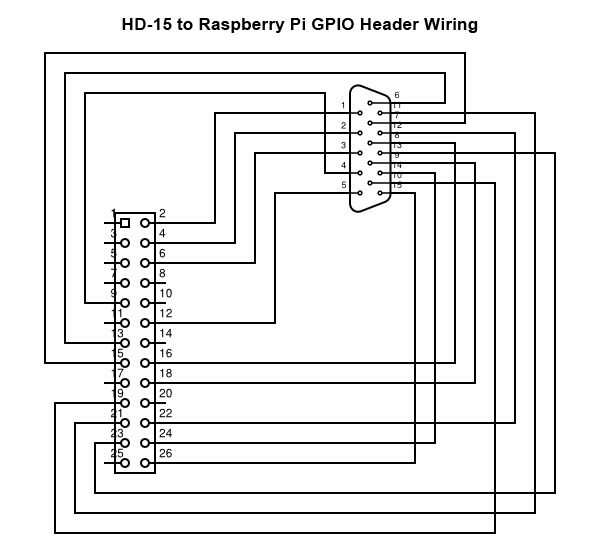

  7. Soldar cada cable a las patillas del conector HD-15 a su vez, según los diagramas proporcionados (tenga cuidado de no corta las patas y tratar de no tener cualquier exceso de cable de aislamiento).
  8. Los terminales están cableados directamente desde la cabecera GPIO para el de conector HD-15 (véase la nota a continuación sobre alimentar el Pi a través de los pasadores GPIO header)
  9. Todos los pernos han sido soldados, visualmente Revise los posibles problemas y luego comprobar cortocircuitos con un multímetro. Asegúrese de que la cabecera GPIO no está conectada a la Pi como esto puede producir falsos positivos.

Cabe destacar que este poderes de circuito la frambuesa Pi directamente a través de la alimentación de 5v del carril de la cabecera de GPIO, el método recomendado de alimentar el Pi es mediante el puerto micro-usb. Alimentación vía el riel de 5v pasa por alto la protección de circuito integrado, pero lo he diseñado esta manera para asegurarse de que ningún cableado o conectores adicionales se requieren. Si usted prefiere el Pi mediante el puerto usb de alimentación puede cable un cable micro-usb a los pines 1-4 del conector HD-15, haciendo caso omiso de los pernos 2, 4, 6 y 9 en el cable del jefe de GPIO. Simplemente haga un orificio en el lado del Monte de Pi de PiKon y enchufe el conector usb en el puerto usb de la Pi.

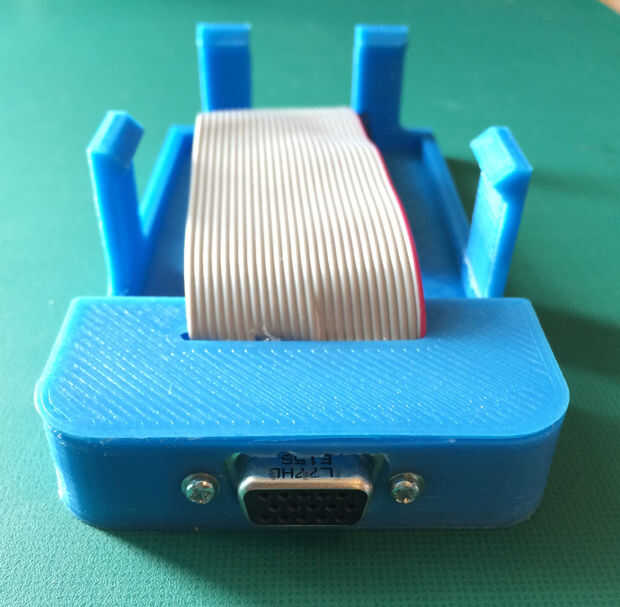

Para asegurar los conectores D-Sub HD-15 a los recintos, se utilizan tornillos del M2 con arandelas y tuercas. Pegamento caliente se aplica alrededor de las patillas del conector para actuar como un alivio de tensión.
