Pantalla táctil y batería recargable para el telescopio de PiKon / frambuesa Pi (3 / 10 paso)

Paso 3: Montar el PiTFT en el recinto

Podemos utilizar la caja impresa 3d que se necesita para eliminar y limpiar cualquier material de apoyo del proceso de impresión. Esto está normalmente situado alrededor del conector D-Sub recortada y el cuadrado DC jack recorte. Allí es también un pequeño recorte en una de las esquinas, asegúrese de retirar el material de apoyo de esto así o PCB de PiTFT no se ajusta correctamente.

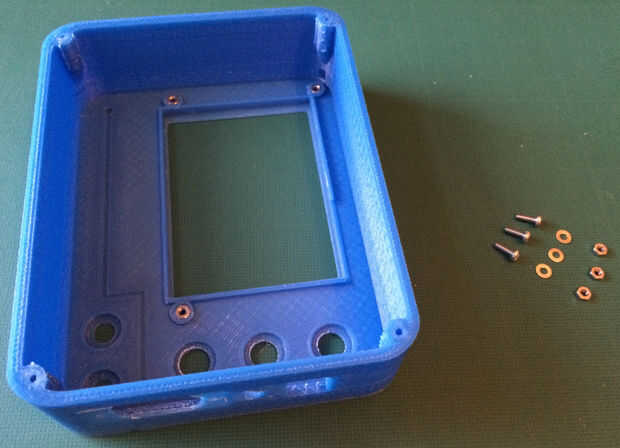

Para montar el PiTFT en el recinto estaremos utilizando tres de las tuercas M2, cuidar y seguir la dirección a continuación:

1. Coloque la tuerca M2 en el hex cortado, teniendo cuidado de alinear la rotación de la tuerca con la forma hexagonal.
2. Aplique suficiente presión para empujar la tuerca en su lugar, la forma hexagonal se diseña para ser un ajuste perfecto para ayudar a sostener la tuerca firmemente.
3. Si usted necesita quitar la tuerca por cualquier motivo, puede enroscar un tornillo M2 un par de milímetros y utilizarlo para sacar la tuerca.
4. Una vez que estés feliz que las tuercas estén correctamente asentadas necesita utilizar un par de gotas de pegamento en cada tuerca para asegurarlo en su lugar. Aplique el pegamento alrededor del borde exterior de la tuerca, teniendo cuidado de no derramar cualquier pegamento en la rosca para que no quieras arriesgar bloqueando.

Con las tuercas M2 pegadas en su lugar ahora es tiempo para probar ajustarse a la pantalla de PiTFT. La pantalla debe caber comodamente y acabado cerca bastante al ras a la parte frontal del recinto. Puede que necesite quitar la película protectora de la pantalla durante este proceso como puede en el camino, pero asegúrese de volver a adjuntarla a la pantalla luego para evitar rayar la superficie.

Si por cualquier motivo la pantalla no encaja absolutamente en todo el camino correctamente, puede utilizar el borde posterior de un fino destornillador de hoja plana para quitar una capa delgada de material plástico de alrededor del marco del lado de la caja.

Una vez que estés satisfecho con el ajuste de la pantalla de PiTFT, se asegura en lugar con los tornillos de M2. La longitud del tornillo ideal es 4mm, aunque estas no son fáciles de encontrar, nada más esto requiere arandelas a utilizarse para embalar a la cabeza del tornillo, reducción de la longitud que conduce a través de la tuerca. En mi caso usé tornillos de 6mm M2 con 4 x arandelas en cada tornillo.

Si no va a agregar los botones opcionales, puede saltarse el próximo paso y seguir adelante con los tornillos como anteriormente, sin embargo si desea agregar los botones opcionales, deberá seguir el siguiente paso antes de conseguir la pantalla con los tornillos de seguridad.
