Paso 4: Marco de la Asamblea
Ahora tenía los componentes principales en la mano y se dispuso a encontrar una manera de montar todo muy bien. Originalmente iba utilizar un juego de bastidor de metal de la imagen como en la anterior referencia instructable para casa todo muy bien pero mi presupuesto no lo permite. Tomé algunos pino de 1 x de chatarra y hacer mi propio marco con una sierra de mesa y una ingletadora. No quería que el marco también grueso de un bisel obstaculizando la pantalla táctil uso así que hice una ranura del grosor de mi pantalla y vidrio 1/8" de la superficie superior.
De corte:
Ejecutar que el pino a través de la mesa de la sierra para obtener un ancho de 1 1/8".
Hacer una ranura en el marco haciendo varias pasadas sobre la hoja de Sierra de mesa o utilizar un disco de moldurar. No tengo un disco de moldurar para que 3-4 pasadas he comprobado la anchura de la ranura para ver si cabe sobre el vidrio y la pantalla. Continuar haciendo pases muy pequeño hasta que la pantalla encaja perfectamente en la ranura. Repita para los 4 lados.
Corte los extremos de la madera a 45 grados con la Sierra de ingletes para que todas las 4 piezas unir como un marco de imagen.
La pieza final también tuvo que hacer espacio para el cable que va desde la pantalla táctil a su tablero de control usb. Usé la ingletadora y hacen una muesca más en la ubicación aproximada del cable así podría doblar alrededor de la pantalla en la ranura con facilidad.

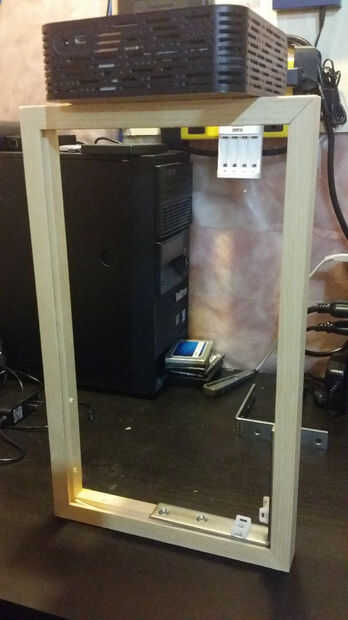

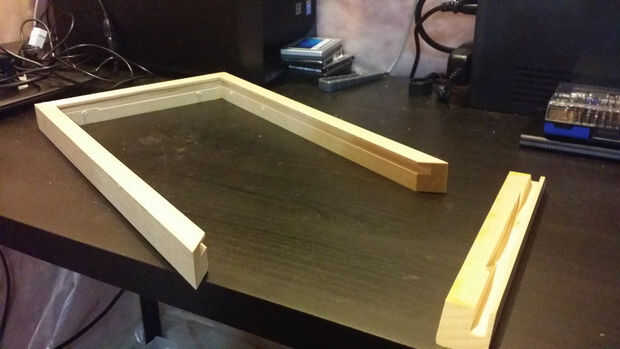

Pegar las 2 piezas de lado largo y uno de los lados más cortos para hacer un conjunto de 3 piezas. Usé algunos pequeños soportes en L para sujetar el lado 4 de la estructura en caso de alguna vez tiene que quitar el montaje de la pantalla en el futuro.
Arena, mancha y transparente el marco a tu gusto. Lo hice nuestro para que coincida con algunos de nuestros otros muebles de la casa.

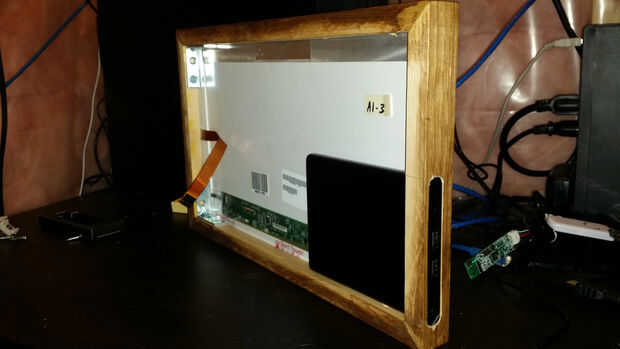

Puesto que quería acceso a los puertos USB desde el exterior y el botón de encendido la pc mini necesitaba una manera de hacer accesible desde el lado de la pc. He trazado el perfil de la pc en el borde exterior y utiliza un router con una 1/2" de bits para crear un espacio en el lado del bastidor para lo mini pc a. Función y qué tipo de pc utilice tenga un enfoque diferente.
