Paso 3: Elegir pantalla LCD, pantalla táctil compatible con panel y tablero de control de pantalla compatible.
Este paso fue un poco difícil de encontrar una pantalla de LCD con panel de pantalla táctil USB tamaño perfectamente y la tarjeta de control apropiada para que coincida con la pantalla LCD. Hace referencia el instructivo como guía inicialmente, sin embargo necesitaba para asegurarse de que también podría encontrar un USB con pantalla táctil empareja la exacta dimensión de la pantalla.
Terminé de entrar en contacto con njytouch en eBay a ver si tenían algunos kits que incluyen el panel lcd, el tablero de control y una pantalla táctil. Llegó a tener un kit completo con todos los componentes coincidentes pero era demasiado caro para mi proyecto. Terminé comprando la tarjeta USB pantalla táctil panel y control de njytouch y la misma pantalla LCD especificaciones de compra fue en su kit de otro vendedor de eBay.

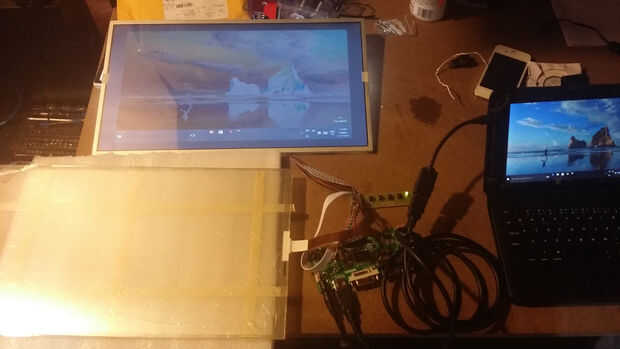

Componentes:
1) B173RW01 V.5 Laptop LCD LED pantalla
2) Kit de Junta M.NT68676 VGA DVI HDMI controlador para B173RW01 Panel LED 1600 X 900
3) 17.3" 5 alambre resistente Panel USB controlador táctil 16:9 para pantalla LCD de 17,3"
Dimensiones del Panel del LCD:
Área activa: 382.08 × 214.92 mm
Dimensión externa: 398.1 × 232.8 × 5.8 mm
USB con pantalla táctil dimensiones:
Área activa: 382.98±0.5 mm x 215.77±0.5 mm
Dimensión externa 401.29±0.5 mm x 233.3±0.5 mm
Como se puede ver, el área activa coincide con muy bien entre el LCD y la pantalla táctil. La dimensión externa es un poco más grande en la pantalla táctil, pero que está bien como sus ocultos en el marco.
Tengo que decir que el njytouch tenía increíble atención al cliente. Cuando primero llegué a mi tarjeta de control y mi LCD los colores estaban apagados. Contacté con njytouch y fueron muy receptivos. Proporcionan las siguientes instrucciones que solucionó mi problema de pantalla:
1. conectar a cualquiera de las entradas VGA, HDMI, DVI, etc..
2. Encienda el tablero y apagar desde el botón 'power'.
3. Presione y sostenga el botón 'menu', luego oprima el botón 'power', de liberación del botón de 'menu'.
4. Pulse el botón 'menu' otra vez.
5. ahora habrá un ajuste oculto en el menú OSD.
6. Seleccione el ajuste de fábrica utilizando el - teclas +. 7. en los ajustes de fábrica cambiar el ajuste Lvds mapa de 0 a 1.
