Pantalla OLED i2c con arduino (1 / 4 paso)

Paso 1: Conectar la pantalla

La pantalla está conectada mediante la utilización de las clavijas de i2c en el arduino.

Que los pernos a utilizar para esta diferencia en algunos modelos de arduino, pero en la UNO y NANO usar pin A4 (SDA) y A5 (SCL). Si usted está usando otro arduino, google el pinout y busca pines SDA y SCL. (Por ejemplo, google "arduino mega asignacion de terminales" y las imágenes de cheques).

Primero intentó mi pantalla de mi arduinos 5v de alimentación. Esto funcionó, pero sólo hasta la mitad – la pantalla encendió y comenzó el ciclismo los demos en el bosquejo que veremos más adelante y luego congeló después de unos segundos.

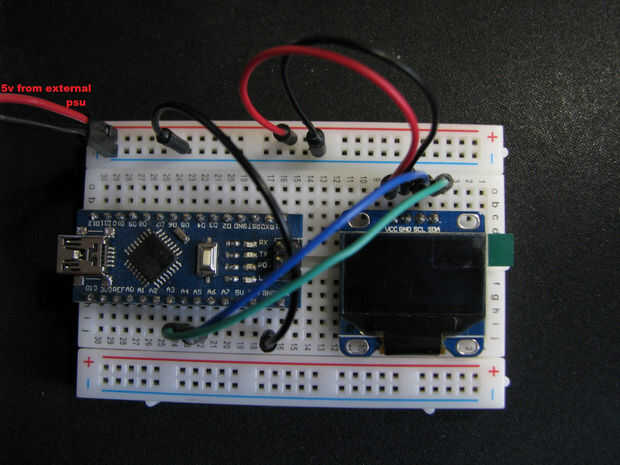

Entonces con la pantalla de mi mi fuente de 5v externos (con masa común para arduino), que hizo el truco de – la pantalla ahora funciona correctamente.

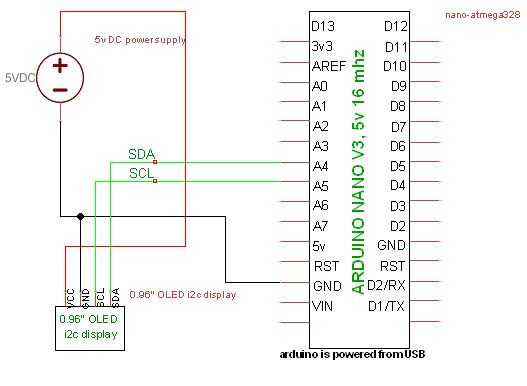

Las conexiones de la pantalla:

  • VCC de 5v externo
  • GND a tierra externa
  • SCL a arduino pin A5 (o el SCL para tu arduino)
  • SDA a arduino pin A4 (o la SDA para su arduino)
  • pin GND de Arduino para fuente de alimentación externa toma de tierra

Arduino está conectado al ordenador mediante un cable USB. El USB alimenta el arduino.
