Panelizing PCB por Seeed uso Eagle gratis / luz (1 / 7 paso)

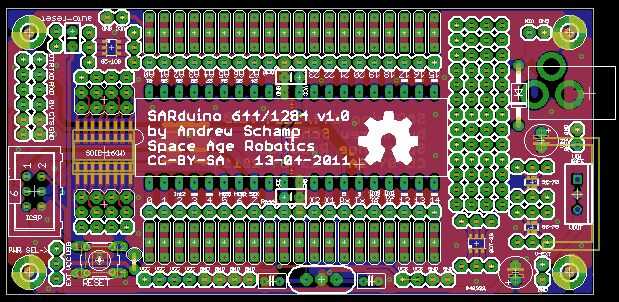

Paso 1: Tablero de diseño y Render Gerber

Esto ha sido cubierto en otros lugares.  Sparkfun tiene un conjunto de tutoriales especialmente buenas.  Tenga en cuenta que Seeed pide que pongas tu número de pedido en la capa de serigrafía en algún lugar, por lo que usted podría querer considerar colocar su orden antes de pasar por el ciclo de procesamiento/verificación.

Cuando eres feliz con tu tabla, y pasa las normas de diseño de Seeed, utilizar el procesador de CAM de Seeed para generar los Gerbers para su PCB.

Cuando termines, deberás acabar con los siguientes archivos:
tablero de < >. GTO - serigrafía superior
tablero de < >. GTS - soldermask superior
tablero de < >. GTL - tapa de cobre
tablero de < >. GBO - serigrafía de la parte inferior
tablero de < >. GBS - fondo soldermask
tablero de < >. GBL - fondo cobre
tablero de < >. TXT - Excellon taladro archivo.

Antes de continuar, usted debe comprobar los Gerbers cuidadosamente para asegurarse de que todo se ve correcto * antes * combinándolos en un panel, esto ahorrará tiempo más adelante si tienes un problema.  Me gusta usar el online visor gerber proporcionado por CircuitPeople.  Usted puede hacer un zip de todos los archivos y subirlos de una vez, y todos ellos se procesan en la archivos de imagen.
