Paso 4: Conectar las obleas

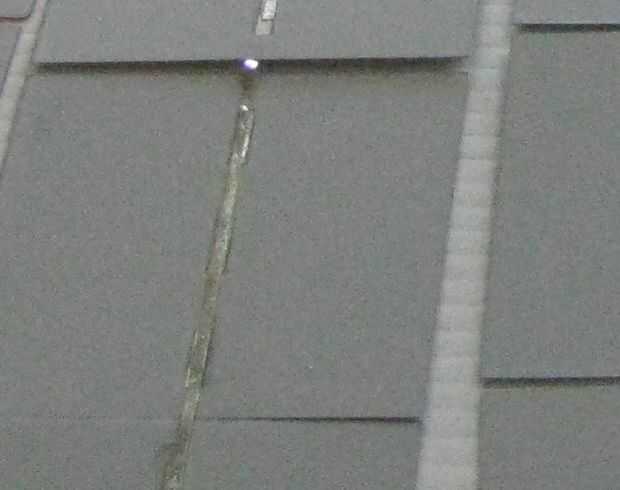

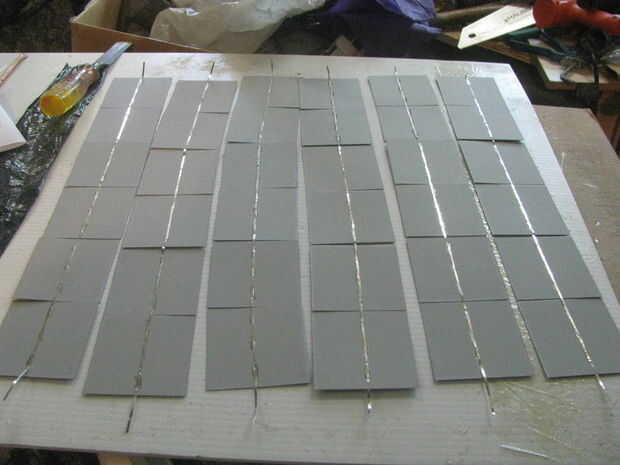

Conectar grupos de obleas para encajar en el grupo, siguiendo las instrucciones en el kit de panel solar. Como mencioné anteriormente, mi prototipo tenía 7 grupos de 5 obleas que me dieron total - única 4V no bastante de un panel. Mi segundo prototipo tiene 6 grupos de 6 obleas, en subgrupos de 2 obleas. Da acerca de 10V, fácilmente lo suficiente como para el controlador de boost trabajar con. Así que cada grupo es dos obleas conectadas en paralelo con alambre en serie con otras dos parejas de obleas de tabulación. Las fotos muestran la parte trasera de las obleas, con una longitud de alambre soldado en dos obleas luego sumergir por debajo para conectar las partes delanteras de las siguientes dos obleas de tabulación. Deja una cola de 2cm en cada extremo de los grupos de la oblea.
A Resumen de las instrucciones de soldaduras: primero prueba las obleas en una plantilla y dejar de lado aquellos con un bajo voltaje. Marqué la parte trasera de cada oblea con el voltaje en lápiz. Seleccionar pares (o su tamaño de subgrupo deseado) de obleas con sobre la misma tensión nominal para conectar en paralelo. Sobre una superficie plana, correr la pluma de flujo sobre la franja de soldadura sobre las obleas, luego presione el cable tabulación sobre la oblea con el soldador. Aplique un poco de estaño a la punta de hierro para actuar como un agente de transferencia de calor. Debe haber suficiente soldadura previamente estañada cable tabulación de reflujo en la oblea y hacer una buena conexión, pero añadí que algunos como goma de la soldadura. La pasta viene en una jeringa con una aguja - squirt un minúsculo punto (0,5 mm) de pega en las franjas de soldadura cada 2 cm. Entonces suavemente Voltee las obleas, sosteniendo por el cable adjunto de tabulación y conecte el otro extremo. Las obleas son frágiles y tienen un mínimo radio de algo así como 1 metro de doblez, (tal vez) puede ser doblados sobre una obstrucción de más de 1mm de altura. Por lo que puede estar doblados sobre un cable de tabulación, que no tiene grandes manchas de soldadura en él. Las instrucciones que vienen con mi kit recomiendan practicar con las obleas dañadas o de baja tensión. Si en cualquier momento durante la construcción se rompe una oblea, deberás reemplazar en el grupo sin dañar las demás obleas. Afortunadamente no he tenido esto suceda, pero sospecho que no es trivial - puede ser más fácil cortar el alambre de tabulación y empalme que to desoldar limpiamente de una oblea rota.
Cada grupo de obleas de la prueba con un voltímetro para asegurarse de que esté funcionando correctamente antes de pasar.
