Panel de control para taller (6 / 8 paso)

Paso 6: Tablero de control principal

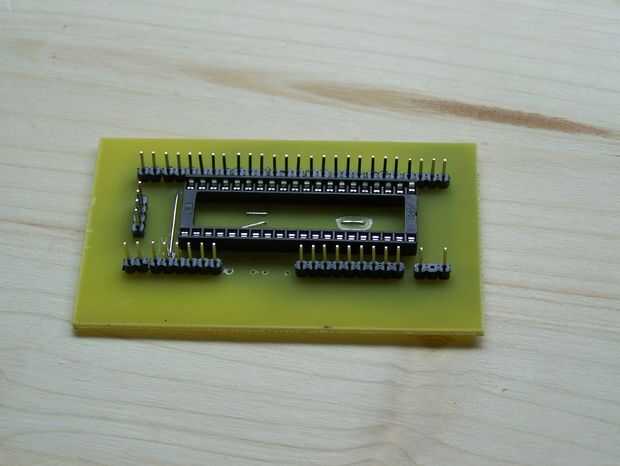

El tablero de control principal es básicamente el hardware mínimo para el PIC18F4550 soldadas todas juntas. Un oscilador, condensadores, pines y el procesador sí mismo de la disociación. son los componentes que deben ser soldadas.
Esta unidad lleva a cabo el programa, por lo tanto controla la pantalla, generador, Lee los botones, encoders, sensores y hace que las mediciones con el módulo ADC. Todo lo que necesita ser conocido sobre el PIC puede encontrarse en la hoja de datos, o en los foros de Microchip. Hay ambiente y usuarios inteligentes de allí, si sabes cómo hacer, son muy útiles.

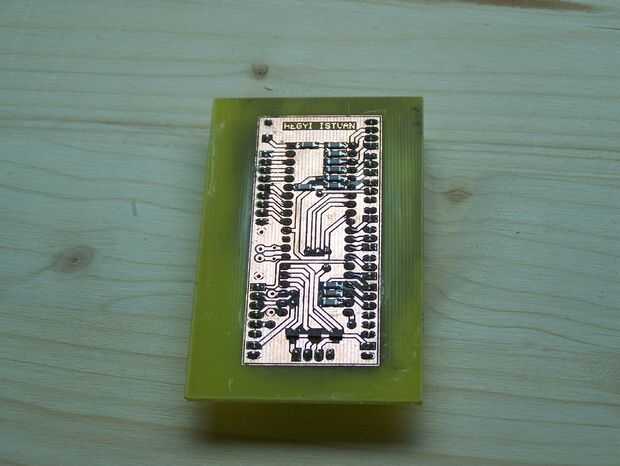

Como muchas otras tablas antes de esto, hice éste espejo. Y, por supuesto, yo sólo di cuenta de que cuando estaba a punto de empujar el PIC en el zócalo. No olvide comprobar el PCB impresiones cuando estén listos.
