Panel de control para taller (3 / 8 paso)

Paso 3: Unidad del generador

Quería un generador durante mucho tiempo y se cansaron de LM555-s de cableado en el protoboard, o para dedicar una foto sólo para esto, así que dije: debo construir uno. Mientras se mira en google para generadores construidos o tableros de arranque, he encontrado una versión que parecía muy agradable. Que el diseño es muy complejo, y yo no querían construir aquél exacto, pero lo hizo escoger el chip DDS se utiliza: la AD9833.

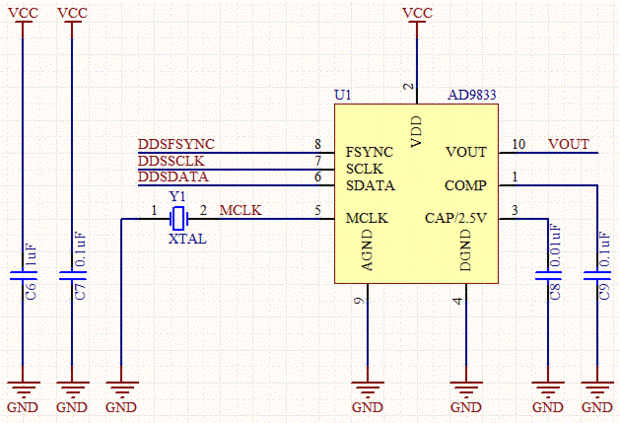

El generador de AD9833 IC es un generador de forma de onda programable capaz de generar seno, triangular, y salidas de onda cuadrada. La fase y la frecuencia de salida pueden ajustarse a través del SPI. Oscilador de 50MHz (no cristal), uno podría obtener usando resolución de 0,1 Hertz. El AD9833 tiene modo de sueño, esto permite la minimización del consumo de energía. La una cosa mala acerca de ella es el paquete pequeño y huella. Pude lo de la soldadura, pero tardó unos cuantos minutos para llegar directamente.
La VOUT máxima es 0,65 V, que necesita amplificación, por lo que incluí AD8051 amplificador operacional rail-to-rail.

Se realizó el diseño en Altium, el PCB se realizó con el método de exposición UV. La separación entre el groundplane y el resto de los cables es 0,3 mm.

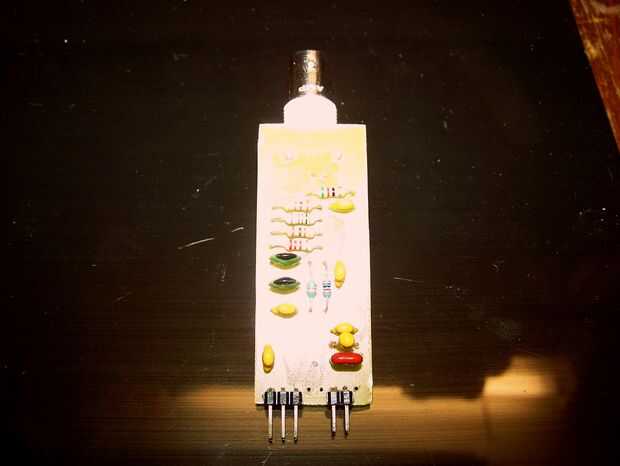

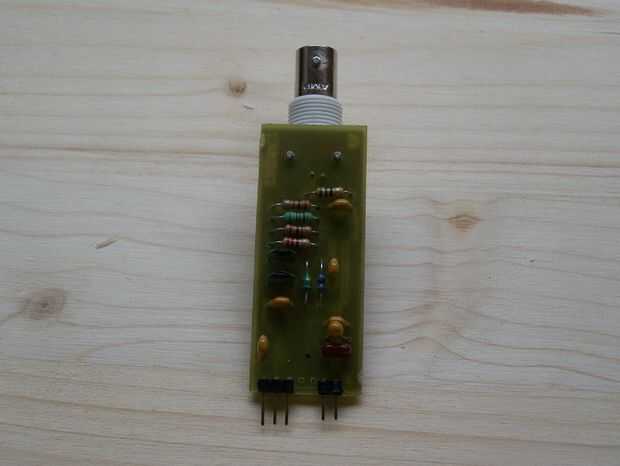

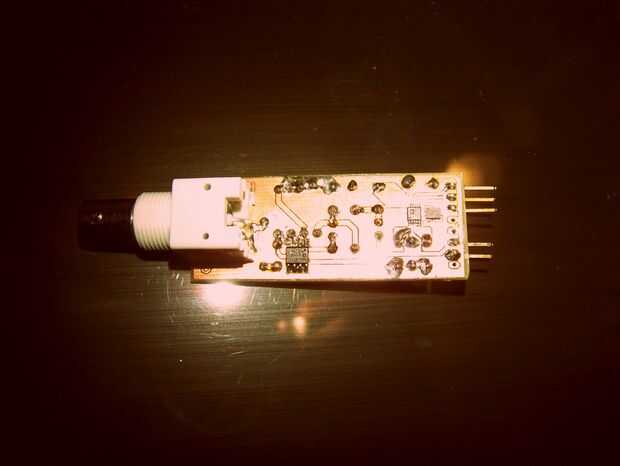

Armarla es bastante sencillo, como de costumbre, comenzar con el componente con el perfil más bajo. Te recomiendo usar un montón de flujo al soldar el AD9833. Después de eso, el paquete SO8 del op-amp será pedazo de pastel.

Edificio era bastante simple, lo iniciado es un estadio entero el otro. Ya que usé un protocolo SPI golpeó poco para hablar con los CD, he tenido un montón de problemas hasta que conseguí que funcione confiablemente. No tuve suerte con los dispositivos SPI, la pantalla IC reacciona en el flanco ascendente, los relojes de generador DDS en datos en bordes caídos. Me las arreglé para salir de las formas de onda, pero cambiando la frecuencia no funciona como se esperaba, a pesar de que el analizador muestra comandos válidos de SPI. Todavía hay mucho trabajo que hay que hacer en esto, probablemente un nuevo PCB, tal vez un rediseño completo.

Tres puntos del menú fueron asignados a este módulo, frecuencia, fase y forma de onda.
Frecuencia: 1 >> 50MHz
Fase: 0 >> cambio de fase de 360
Forma de onda: apagado, trianglewave, squarewave onda senoidal

La frecuencia, la fase y la forma de onda pueden ajustarse mediante el codificador rotatorio. Hay algún control adicional, situada debajo de la pantalla, ésos se pueden utilizar para aumentar el valor de decenas, cientos y miles.
