Paso 6: 'In situ' Lego caso estilo 4
En este paso, voy a mostrar dos ejemplos cómo utilizar el proyecto de construcción de Lego como caso Palma Arduino versión 3.
Las piezas de Lego usadas como caja para Arduino de Palma son mínimos ya que hay componentes efectivos para la construcción de lego, el proyecto ya se existen, como en la segunda muestra, sólo 1 x 1 ladrillo Angular (#4070) fueron utilizados. En la primera muestra utilizar caja de Lego estilo 2 añadido (Snapped) en el proyecto.
Muestra 1: Pista Bot (foto 4 y 14)
Piezas de LEGO
2 núms. 1 x 2 ladrillos Technic con dos orificios (#32000) o plano 1 x 2 ladrillo (#3004)
2 núms. 1 x 8 ladrillos Technic (#3702)
Técnica no. 1 x 6 1 ladrillo (#3894)
2 placas núms. 1 x 2 (#3023)
3 placas núms. 1 x 6 (#3666)
4 placas núms. 2 x 2 (#3022)
Foto 5. Desde la longitud de dos ladrillos rojos (marcos del Bot pista) son 10 pernos longitud igual a la longitud del caso Palma Arduino Lego. Podemos utilizar estos como el soporte para Arduino Palma caso 'In situ'. Así que coloque las placas de cuatro 2 x 2 como se muestra.
Foto 6. Coloque las placas de Lego de 1 x 2 entre placas de 2 x 2 encima de los marcos existentes de Lego tal como se muestra.
Foto 7. Coloque la palma Arduino para que coincidan con las esquinas de las placas de 2 x 2 como se muestra.
Foto 8. Colocar el ladrillo de 1 x 6 el interruptor y conector de alimentación.
Foto 9. Poner ladrillos de 1 x 2 en la parte superior placa de 2 x 2 al lado del conector FTDI.
Foto 10. Añadir ambos ladrillos Technic 1 x 8 a lo largo de la longitud de la placa de Arduino de Palma.
Foto 11. Lugar dos 1 x 6 placas en el extremo del conector FTDI de la caja. Y coloque la placa de 1 x 6 a lo ancho de la caja en el extremo del interruptor de potencia.
Aquí estamos nosotros que el caso 'In situ' para Palm Arduino V3.
Ejemplo 2: Wireless Lego Race Car (Foto 14 a 19)
Piezas de LEGO
4 núms. 1 x 1 ladrillo técnica (#6541) o ladrillo Angular de 1 x 1 (#4070)
Foto 15 muestra la estructura y cuerpo del coche de carreras Lego de Wireless ha sido construir y muestra la ubicación de Palma Arduino PCB. Se colocará en la parte superior del compartimento. También el regulador del motor de DIY se ubicará junto a la placa de Arduino de Palma.

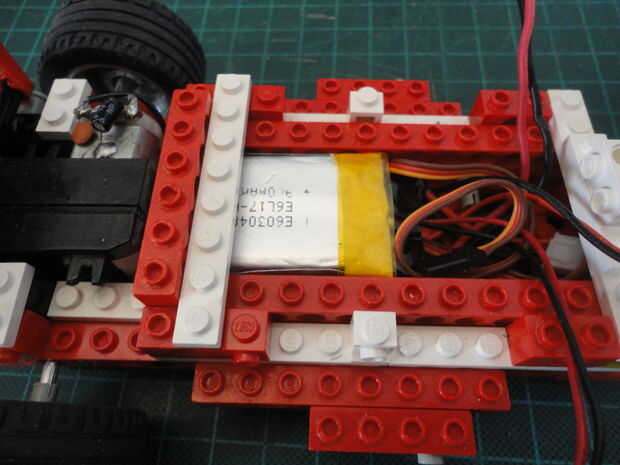

Foto 16. 1 x cuatro 1 ladrillos Technic (#6541) o 1 x 1 Angular ladrillo (#4070) se colocan como el enfrentamiento de la placa de Arduino de Palma.

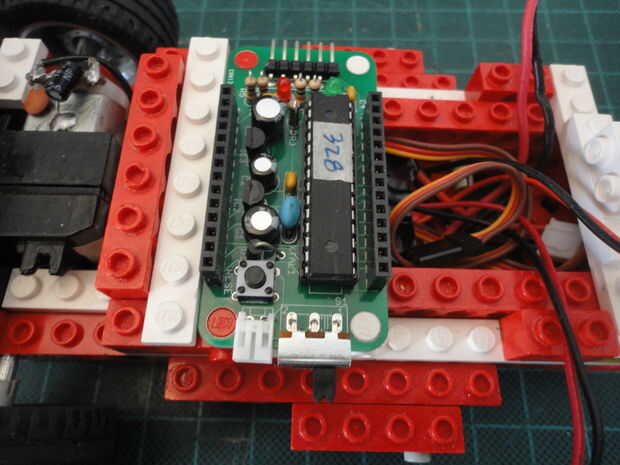

Foto 17. Palma Arduino V3 colocada sobre los cuatro ladrillos de Lego (standoff).
Foto 18. El regulador del motor de DIY se estableció en su lugar al lado de Palma Arduino PCB.
Foto 19. XBee Breakout junta puede conectarse directamente al puerto de Serilal Comm.. en Palma Arduino V3.
