Palma de los Arduino V3 (4 / 7 paso)

Paso 4: Caja del Lego estilo 2

En este paso, voy a mostrarte cómo construí un caso para Palm Arduino estilo 2.
Este estilo consiste en dos receptáculos hembra recto de 14 pines, un conector de alimentación tipo ángulo recto 2 pines JST y un interruptor de ángulo recto.

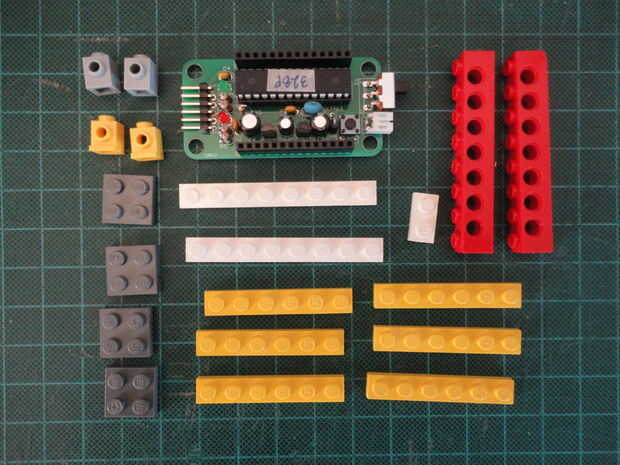

Estilo 2 de piezas de Lego Technic

4 núms. 1 x 1 ladrillo técnica (#6541)
2 núms. 1 x 8 ladrillos Technic (#3702)

2 núms. 1 x 2 de la placa (#3023)
4 Nº 1 x 6 de la placa (#3666)
2 núms. 1 x 8 placa (#3460)
4 núms. 2 x 2 de la placa (#3022)

Técnica nº 2 x 6 2 de la placa (#3702)

2 ladrillo de técnica nº 1 x 1 (#6541)
2 núms. 1 x 1 ladrillo Angular (#4070)

La siguiente es la construcción de la caja de Lego de Palma Arduino estilo 2:
Nota: También he añadido el texto de descripción en cada imagen.

Foto 4. Preparar dos Nº 1 x 6 (#3666) de la placa y 2 núms. 1 x 8 placa (#3460).

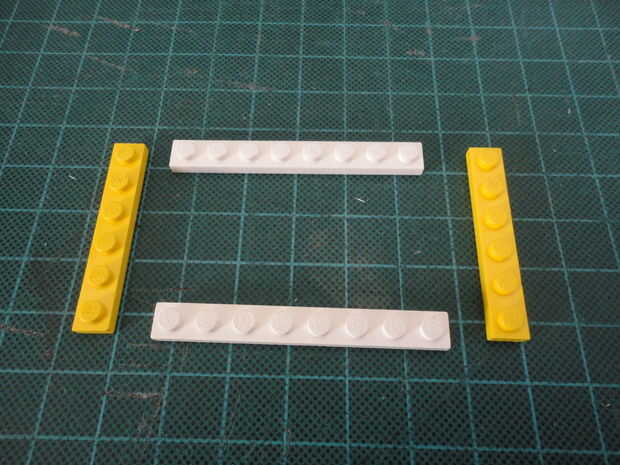

Foto 5. La forma del rectángulo usando placas de dos 1 x 6 y 1 x dos 8 placas como se muestra. Preparar 4 platos núms. 2 x 2 (#3022)

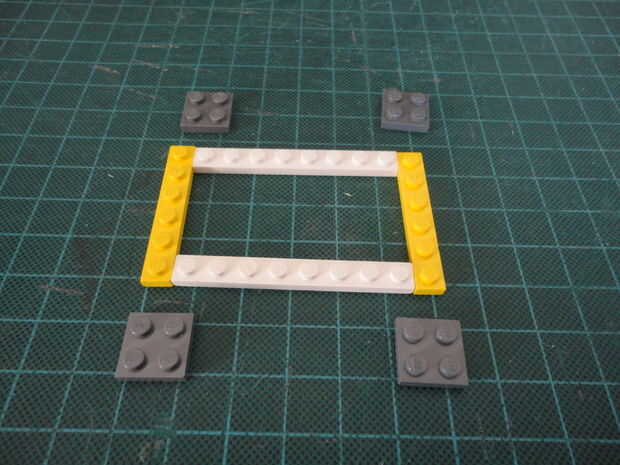

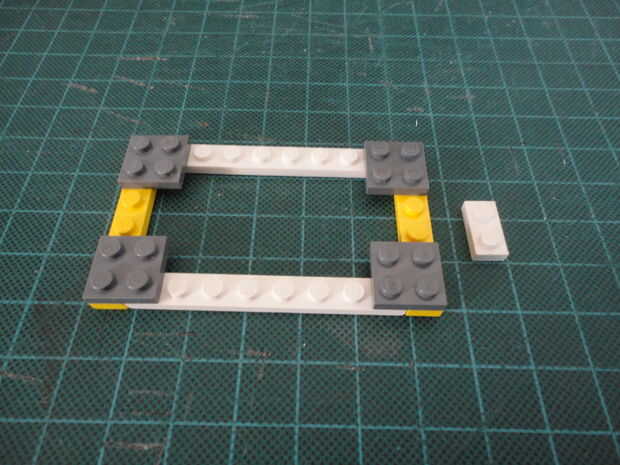

Foto 6. Coloque las placas de 2 x 2 en cada esquina del rectángulo formado de placas de 1 x 6 y 1 x 8. Preparar placa de 1 x 2 (#3023).

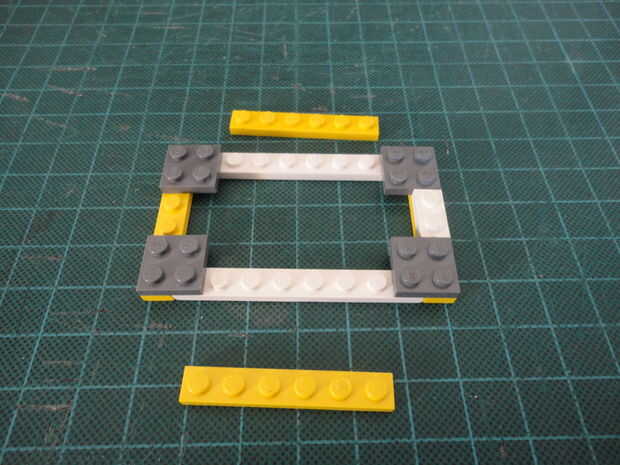

Foto 7. Coloque la placa de 1 x 2 entre placas de 2 x 2 en el extremo izquierdo de la caja. Preparar 2 enmiendas. de placas de 1 x 6 (#3666)

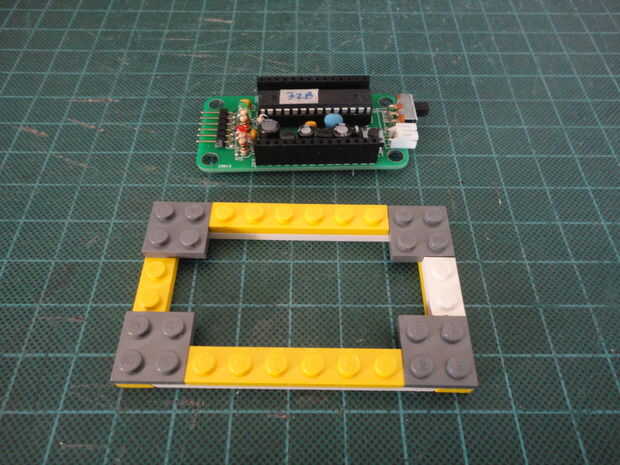

Foto 8. Coloque las placas de 1 x 6 a lo largo de la longitud de la caja en ambos lados. Preparar Palma Arduino estilo 2.

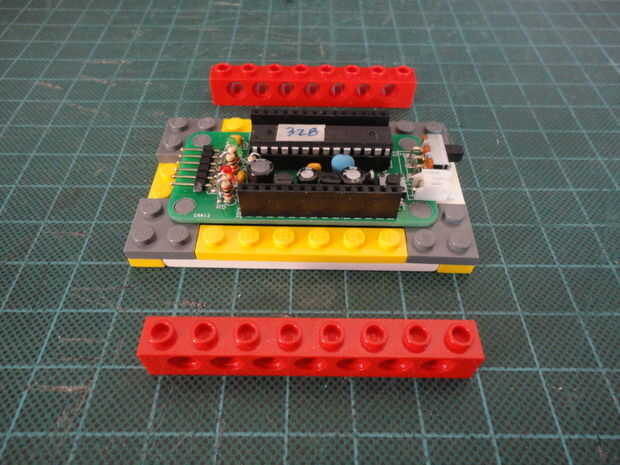

Foto 9. Coloque la palma Arduino para que coincidan con las esquinas de las placas de 2 x 2 como se muestra. Preparar 2 núms. 1 x 8 ladrillos Technic (#3702)

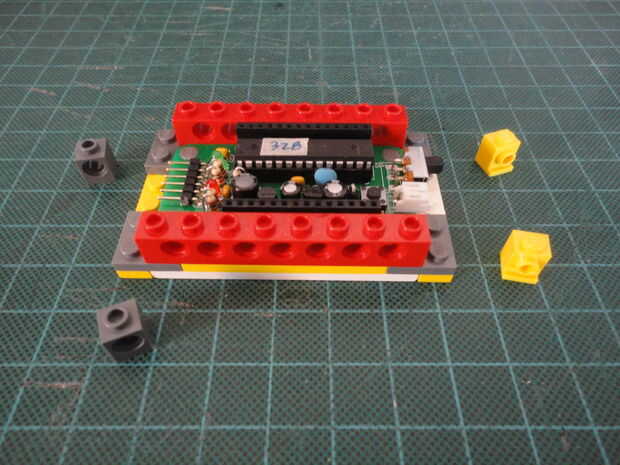

Foto 10. Colocar dos ladrillos a lo largo de la longitud de la caja de 1 x 8 como se muestra. Preparar 2 núms. 1 x 1 ladrillo técnica (#6541) y ladrillo Angular de 2 núms. 1 x 1 (#4070)

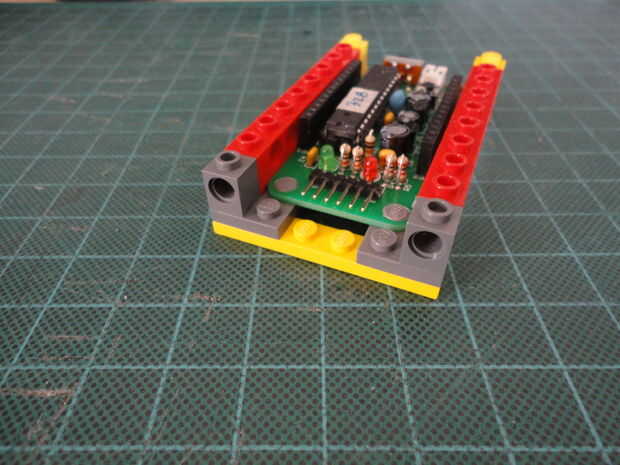

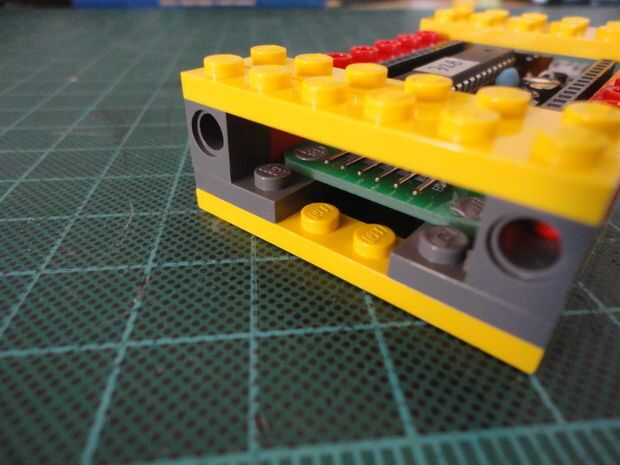

Foto 11. Coloque dos bricks(#6541) 1 x 1 en el extremo del conector FTDI.

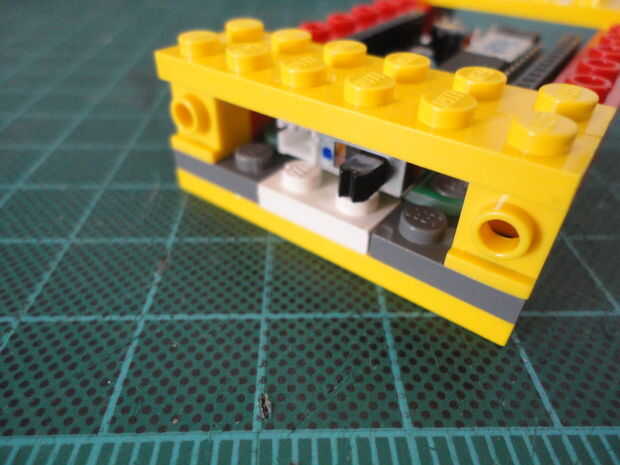

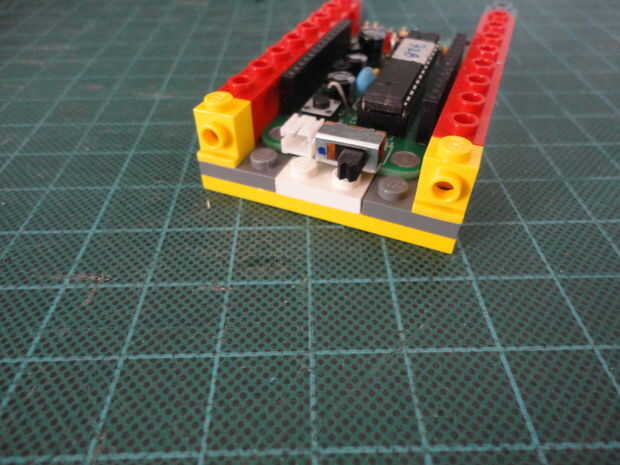

Foto 12. Luego, coloque ambos Angular de 1 x 1 ladrillo (#4070) en la esquina opuesta de la caja.

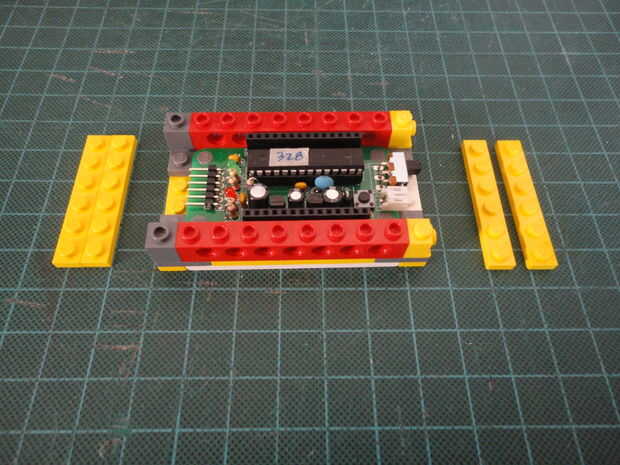

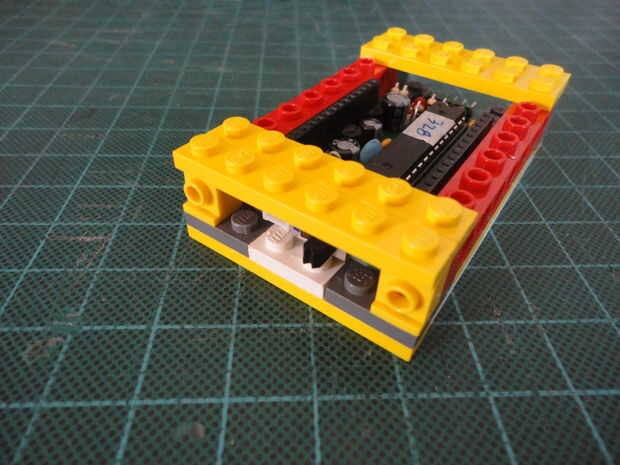

Foto 13. Lugar el pasado 4 núms. 1 x 6 placas (#3666) en la parte superior a lo largo del final de anchura a ambos lados. O estas placas pueden ser sustituidas por la 2 Nº.  Técnica de 2 x 6 placas (#3702)
