Paso 2: Procesos de diseño

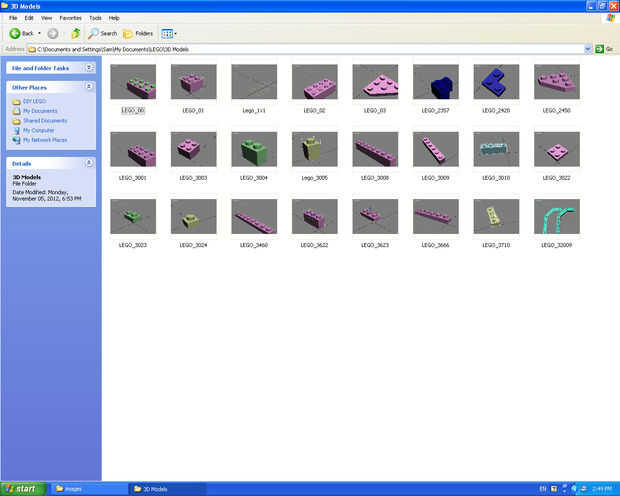

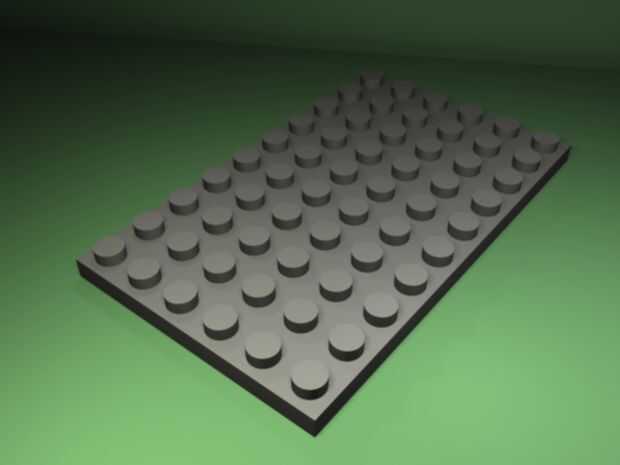

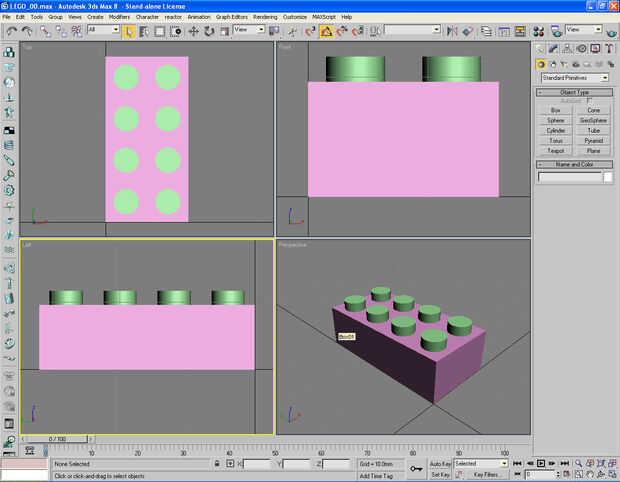

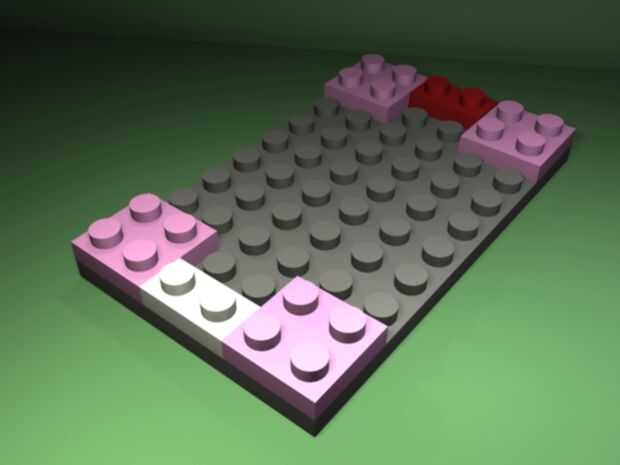

Sistema Modular LEGO ha sido mi interés mucho antes he creado mi primer proyecto de Lego, R/C de coches de Lego. Yo he estado investigando sobre ladrillos Lego y componentes durante un tiempo, también construyo mis propios ladrillos Lego Virtual y placas y componentes en función de las dimensiones reales, ahora tengo buena cantidad de componentes en mi biblioteca Lego ladrillos y placas.
Ya que planea construir Palma Arduino V3, podía usar los ladrillos de Lego Virtual y las placas de mi biblioteca para buen uso.
En primer lugar, diseño PCB de Arduino de Palma (virtual) en formato EagleCAD, utilizando exactamente los mismos componentes como en mi otros compatible placa Arduino, RevIO. El PCB RevIO es más grande que Palm Arduino V3.

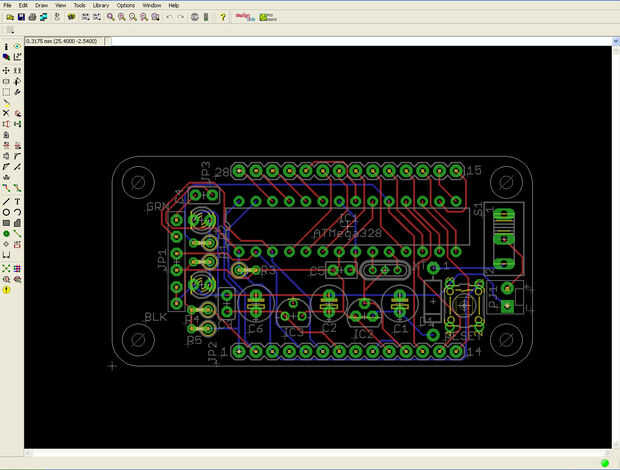

Previsto el diseño de la Arduino V3 de palma que la dimensión con el sistema Modular de Lego y creó el PCB en formato EagleCAD.
Enviar los archivos Gerber para hacer el PCB de la muestra (cuatro de ellos pedí).

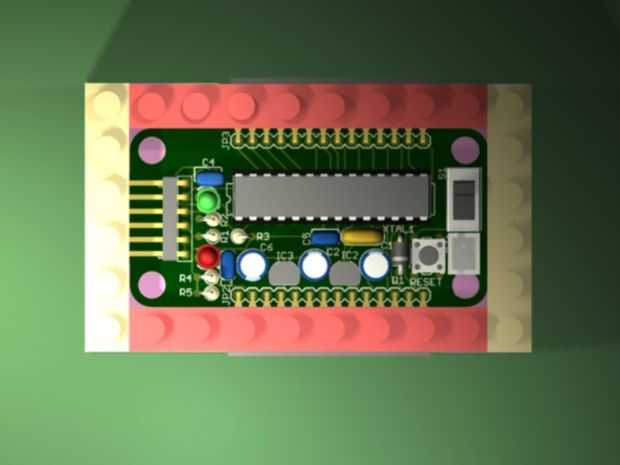

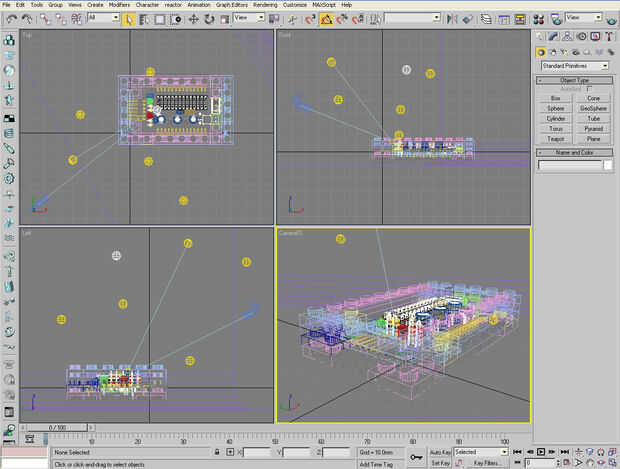

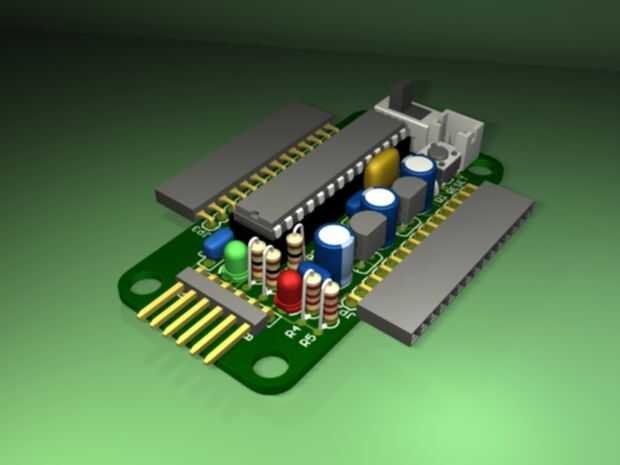

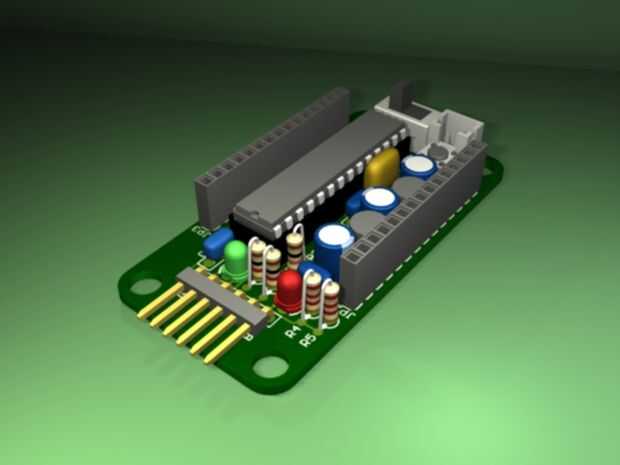

Después de terminar con la disposición del PWB creé PCB Virtual con programa de CAD (Autodesk 3DS Max 8). Para hacer un PCB virtual completo, también he creado todos los componentes de la electrónica (virtual) que eran necesarios en Palma Arduino exactamente con las dimensiones reales. Y los colocó en la placa virtual.

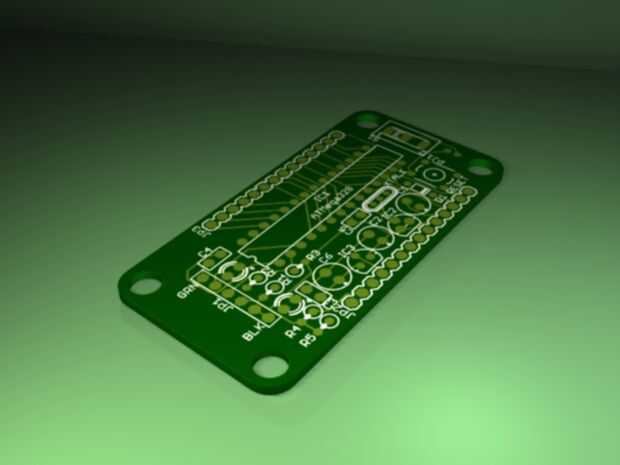

La serigrafía en la placa vino de la imagen de fabricante de PCB. Usé la imagen como un mapa de textura sobre el PCB Virtual.

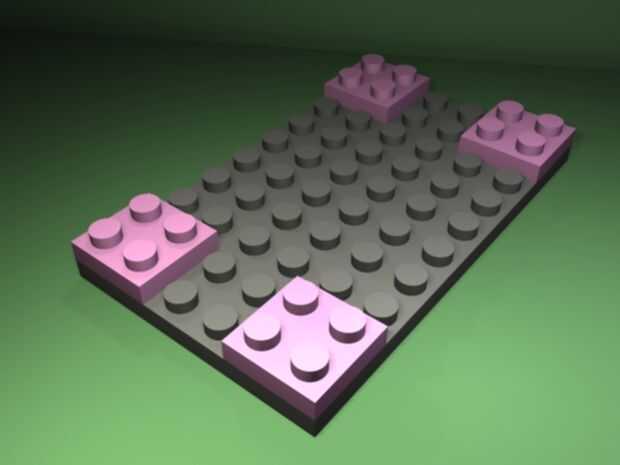

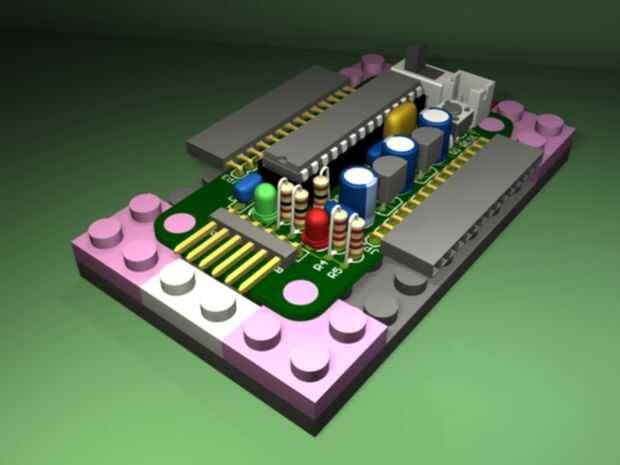

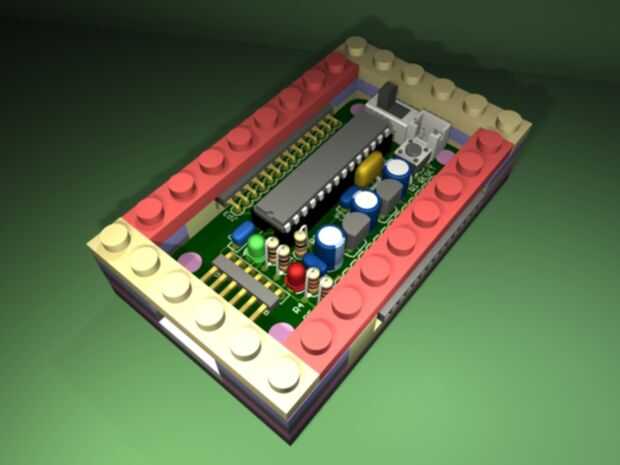

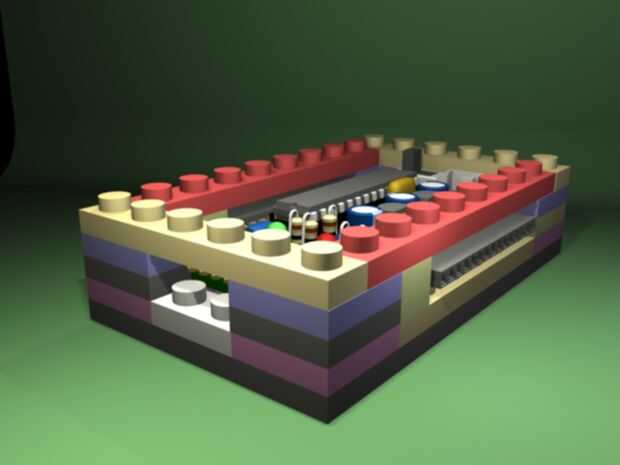

Para diseñar el caso, importen la necesaria Lego ladrillos y placas PCB virtual y diseño de las variaciones de las configuraciones de componentes y estilos diferentes caso, como se presenta en los siguientes pasos...
