Paso 4: Tarjeta de entrada de usuario
Para mantener los controles simples, elegí arcade controles para la interfaz de usuario. Con una configuración mínima de tres interruptores, el jugador puede correctamente objetivo seleccionar bebidas con el joystick y lanzar una pelota o elegir una bebida con el botón arcade.
Mecánica

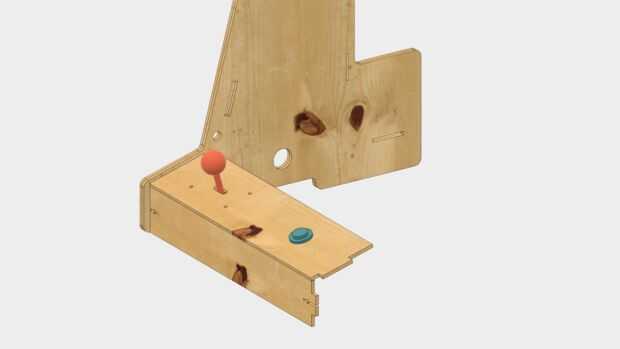

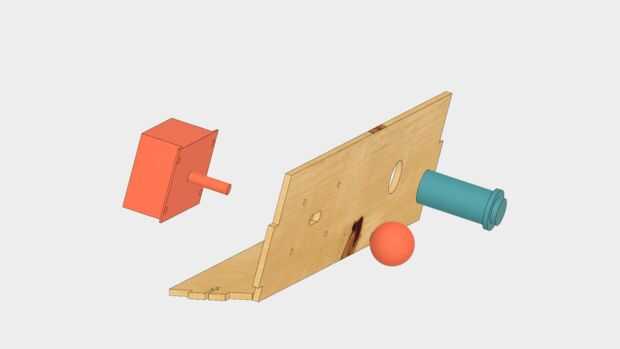

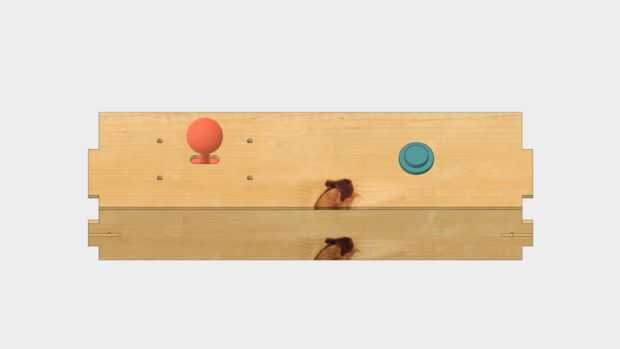

El panel de entrada de madera proporciona un punto de montaje sólido para el botón del joystick y arcade. La palanca de mando debe tener la bola de desenroscarse antes de estallar en desde la parte inferior. La placa tiene una ranura que la palanca de mando puede solamente mover izquierda o derecha. Cuatro tornillos M5 asegure la palanca de mando en su lugar. El botón arcade tiene un amplio panel de Monte tuerca que sujeta el cuerpo una vez que ha aparecido en.
Eléctrica

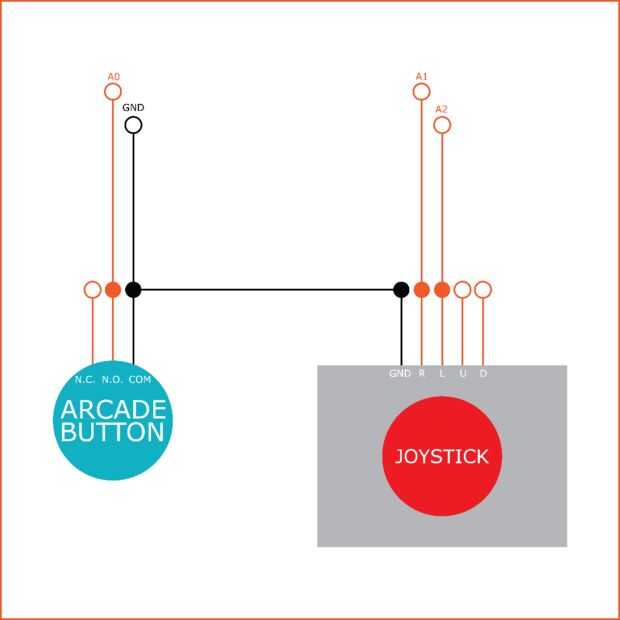

Puesto que sólo la mitad de los interruptores en el joystick arcade se utilizan, solamente tres contactos se conectan a la Edison: interruptor izquierda derecha del interruptor y tierra. Los terrenos del botón arcade y el joystick están conectados localmente por lo que sólo cuatro cables necesitan ser extendido a tres pies hasta el tablero de Edison. El Edison tiene resistencias de pull-up internas, por lo que no se necesitan componentes externos.
