Paso 4: Prueba circuito
La foto de arriba realmente explica todo sobre cómo usar un protoboard. Como se puede ver, el carril (como ahora nosotros llamamos), a la izquierda y la derecha parte de la placa están conectadas. Y los orificios están conectados horizontalmente.

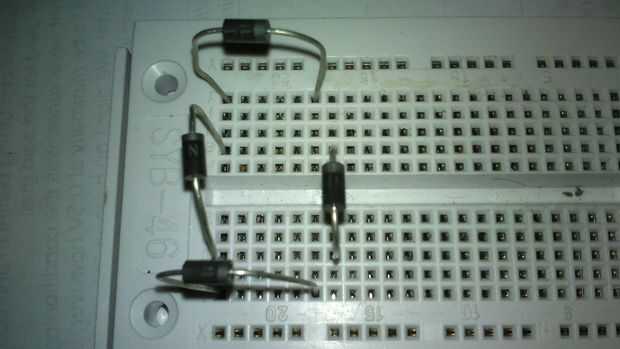

Ahora, vamos a nuestra alimentación. Quiero que se conecte sus diodos como esta y ver el esquema que te mostré arriba:

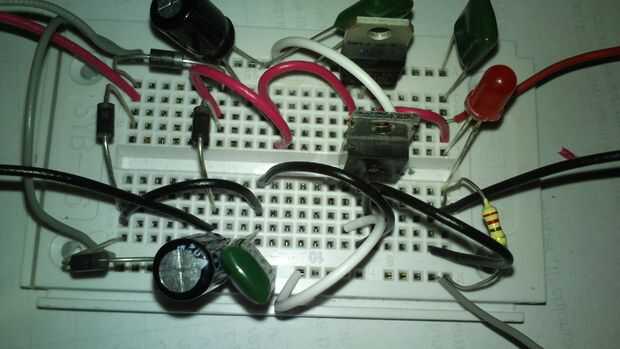

Este es el puente de wheatstone. A continuación, debe conectar los condensadores. Uno de los extremos del condensador está siempre conectado a la tierra y el otro está conectado a la polaridad que se utiliza. Una vez más, consulte el esquema ya que también hay que aprender sobre cómo leer un esquema en su propio. Continuar hasta llegar a un circuito que se parece a esto:
Ahora, los dos cables de tu cable de tu transformador de la soldadura y agregar los cables en la + 6V, 0 y - 6V de su transformador por lo que puede utilizar para conectarse a la protoboard. Los cables de puente rojo se refieren a la señal y negro. Los terrenos están indicados por los cables de puente blanco y gris. Los rieles se utilizan para el suelo.

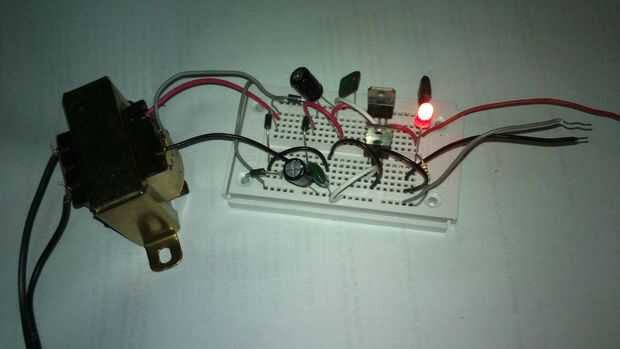

Una vez que usted haya terminado, tu configuración ahora debería verse como la foto de arriba.
La imagen de arriba no incluyen los cables soldados del transformador para los propósitos del tutoriales. Ahora, si tienes suficiente confianza, enchufe la fuente de alimentación a una toma de 220V AC y ver qué pasa.
SOLUCIÓN DE PROBLEMAS:
Si en ese momento estalló un capacitor, su lugar y asegúrese de que sustituirlo por ponerlo con la polaridad correcta.
Trate de tocar sus VRs. Si los están recibiendo caliente, eso significa que usted colocado incorrectamente. Revise las configuraciones de pin de nuevo y ponerlo una vez que lo consigues.
Ahora, una vez que haya terminado de comprobar hacia fuera los problemas, tratar de medir los voltajes de salida con un multímetro. Las tensiones de lectura deben ser como estos:

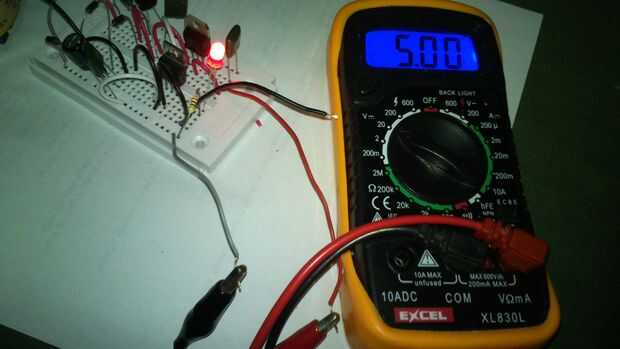

+ y GND:
+ 5.00V

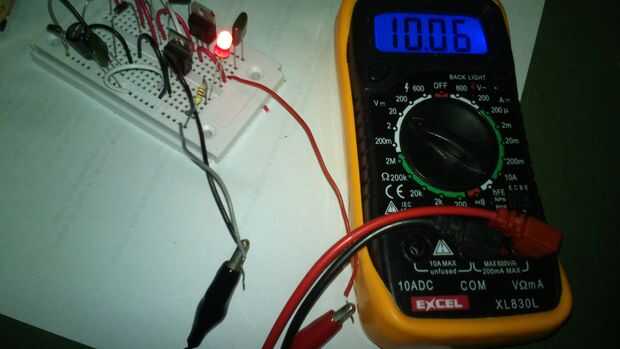

+ y -:
10.06V

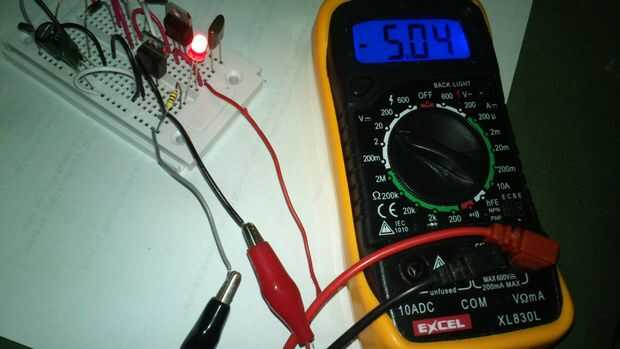

- y GND:
-5.0v4
Una vez que las lecturas de voltaje deseado, se realizan con su circuito de alimentación. Vamos a proceder a preparar un caso para él.
