Otro dirigible de ojos: mejorado WiRC mando (1 / 10 paso)

Paso 1: Partes y materiales

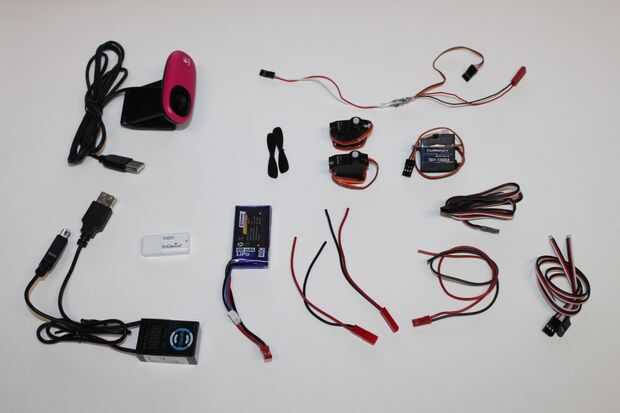

RC Gear:

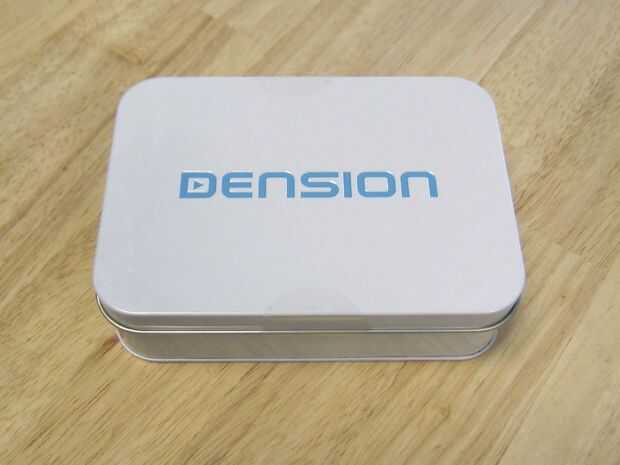

  • Una unidad de Dension WIRC ($130 de Dension para entrega rápida) o $70 de Hobbyking con tiempo de entrega de varias semanas)
  • Un Engenius EUB9707 Wi-Fi Dongle - un ligero documentado por Dension para trabajar con el WiRC (alrededor de $23).
  • Una webcam Logitech C110 o C170 - los dos más ligeros documentados por Dension para trabajar) (alrededor de $20)
  • Un iPhone, iPod, iPad o dispositivo Android.
  • Dos servos micro analógicos de unos 16 g (2 x $3,79)
  • Dos "alta tensión" (7, 2V) micro servo (2 x $7,41)
  • Un pequeño ESC para cepillado DC motores con BEC, funcionamiento a 7, 4V (2S LiPo) y alrededor de 1A, he utilizado un Graupner 2857 Pico 2 BEC ($25)
  • A 2s Lipo pack sobre 450mAh y el cargador conveniente ($4,44)
  • Una extensión de servo cable de unos 15cm de largo (que se muestra es mucho más tiempo que sea necesario).
  • Dos macho y una hembra conectores con cables, montaje de la batería y la ESC
  • Dos conectores de montaje de los zócalos WIRC (el WIRC acepta conecta servos de tipo Futaba o JST).
  • Un pin solo encabezado largo montaje de los conectores de servo.

Materiales:

  • Un 3 pies globo del látex, blanco (que mina traído de parte de SF).
  • Helio, un relleno necesita 0.35 Nm3. Cortar un gran tanque unidireccional que cerca, no dejando ningún margen de error o experimentar.
  • También helio en tanques unidireccionales es generalmente solamente alrededor del 85% puro, dando menos puro y es bastante caro. Así que te recomiendo tener el globo lleno en la tienda del globo si se puede transportar con seguridad o alquiler de un tanque.
  • Alta-flotador para tratar el balón para una mejor retención de helio.
  • Dos "cierres" de globo y un aparato palo utilizada como aire inflan globos de látex.
  • hoja gruesa de 6 mm extruido hoja de espuma de poliestireno (comúnmente conocida bajo el nombre de Depron), el tamaño del iris, unos 40 cm de diámetro de una pieza, otra pieza más o menos de 25 por 50 cm
  • Algunos doble la cinta echada a un lado (el tipo usado para alfombras).
  • Algunos cinta Scotch/selotape
  • Pintura acrílica negro y lo colores te desean utilizar para el iris.
  • Algunos metálica flexible (según lo utilizado en el empaquetado)
  • Alguna cadena para cerrar el globo y manteniéndolo presionado cuando se trabaja en él.
  • Algunos no endurecer arcilla (masilla) como lastre para la flotabilidad.
  • Opcional: algunos el tubo del encogimiento para cubrir conexiones soldadas.
  • Opcional: globo brillo para... mantener el globo brillante.

Los costos totales están a unos 250 dólares, sin contar el iOS o dispositivo Android, el cargador y alquilar o comprar un tanque de helio.

Herramientas:

  • Un destornillador Phillips 0 o 00 para hackear micro servos.
  • Una bomba o compresor para inflar el balón.
  • Un caliente derretimiento pegamento pistola (yo prefiero el tipo de baja temperatura, tanto por seguridad como para el trabajo más fácil en lámina de poliestireno expandido)
  • Un cuchillo de la manía y almohadilla de corte.
  • Un pequeño pincel y pintura acrílica
  • 2 pequeñas hélices como estas.
