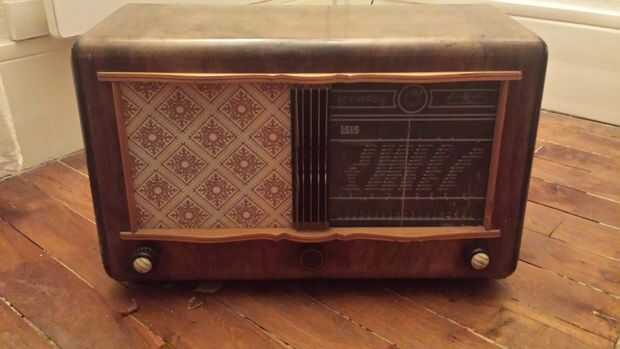

La radio es una ISIS 628, construido en 1946, le pregunté que si podemos intentarlo, él sugirió que podemos hacerlo en el restaurante de la esquina. Pero para mi decepción, después dándole cierto poder, había ausencia de pulso, aunque he esperado un rato para tubos calentar, pero aún sin señales de vida.
Sin embargo, no puedo dejar este tesoro, sobre todo que mi esposa ya ha caído en amor con él, así que, incluso un precio más reducido, 10 euros, con el chico disculpa que no funciona (lo que un dulce mundo!)
Tenía todas las esperanzas que en el hogar, energía durante una media hora y en el tiempo 67 años! pero en su lugar, todo lo que me sale es la carga electrostática y muy hum.
No tengo experiencia en arreglar radios, no sé dónde empezar más allá de cambiar los tubos y filtros condensadores, que costarán mucho (en relación al precio de inicio), sin mencionar que fija por un profesional le costará aún más y lo más importante va a arruinar la diversión de hacerlo tú mismo... así que hice una muy difícil decisión que todavía estoy recuperando de : Retire toda la electrónica antigua y poner una nueva radio interior, pero manteniendo la vieja interfaz auténtico como es.
.. .y funciono :) Como estoy escribiendo este Instructable, estoy listado en él a Miles Davis en NRJ París FM! Sí, una radio vintage de 40's con FM!
Me complace compartir con ustedes lo que hice para revivir esta radio, espero útil. Tenga en cuenta que los pasos no pueden ser genéricos, como detalles tiene que modificarse según el tipo de radios se intercambio.
Aquí hay un video de la radio después de lo revivir a:
Buena suerte y si lo sentimos el debajo de las imágenes hará que cualquier incomodidad para los entusiastas de radio vintage, lo siento realmente, entiendo totalmente.
:)
Material necesario:
Después ya tienes tu vieja radio, necesita:
-Una radio pequeña cocina, cualquiera lo haría dado que cuenta con mandos analógicos (no conseguir radios digitales que tienen botones), yo tengo la mía de 17 euros. es un AM / FM radio.
-2 tubos de pegamento instantáneo
-2m de los cables eléctricos
-Un set de tornillos (se pueden reutilizar los que salen de la radio vieja y nueva)
-4 tornillos de anillo
-Un hilo de seda de 1m o de otro material (se utilizará en el sistema de poleas para mover la aguja del indicador de estación)
-Algunos trozos de madera (utiliza capas de madera de Balsa ya que es muy fácil trabajar con el uso de un cortador)
Aquí está en la parte superior la nueva radio de cocina que recogí:
1. Retire vieja electrónica de radio viejo
Palabra de precaución: radios antiguas pueden tener grandes condensadores que pueden almacenar hasta 400 V, tocando uno o flotando los cables en el lugar equivocado puede matar, así que preste mucha atención al retirar el viejo chasis de electrónica, también por favor, desconecte siempre la alimentación cuando se trabaja.
Después del trabajo muscular desatornillando y algunas graves, logró que la electrónica de radio hacia fuera (que fue un momento emotivo :( ), que me deja con nada más que una hermosa caja de madera, pero también mantiene el antiguo altavoz de 8 pulgadas, tiene un gran sonido. Asegúrese de guardar las perillas y todas las poleas y tornillos que salir, definitivamente necesitamos muchos de ellos.
2. Retire la tarjeta de la electrónica de la nueva radio
Eso es fácil!
3. interfaz de mandos de la radio con tarjeta electrónica de la radio nueva
En mi caso, se adhieren a los fundamentos, una perilla de volumen y el mando de la aguja de la estación deben trabajar como solía ser en la vieja radio. No interfaz de otros mandos (la onda y las perillas del selector EQ), pero pongo los como un maniquí perillas para preservar el aspecto antiguo de la radio.
La perilla de volumen:
Desoldar el pote de volumen (resistencia variable) de la nueva Junta Directiva de la radio, y vuelva a conectarlo con los cables, esto para tener flexibilidad en la elaboración de la perilla de volumen a distancia desde la placa electrónica. Otra opción sería utilizar un multímetro para medir la resistencia de la olla (el mío era 47Kohm) y uno similar entonces conectar a través de los cables y soldarlos directamente a la Junta, pero todavía tienes que quitar la vieja olla de volumen.
Construí una estructura de soporte de madera pequeña para sostener el bote, el eje del pot y perilla, un montón de bolas de ojo y errores de juicio y estaban implicados, pero aquí lo que obtuve:
La aguja de la estación y la perilla
Esta parte fue muy difícil, porque la nueva radio tiene dimensiones muy pequeñas en comparación a la antigua, y necesita tener la misma perilla mover la aguja de la estación y también girar el pote de selector de estación a su gama completa para todas las estaciones capaz de sintonizar.
Usando la aguja, la polea y la perilla del radio antiguo, construí otra estructura de apoyo para conectarlos todos juntos.
Para mover la aguja de un extremo a otro, utiliza la polea grande de la radio vieja, lo conecto directamente al eje de la perilla para obtener el par y la amplificación del movimiento de la aguja. Utilicé el hilo de seda junto a un par de tornillos de anillo para que el sistema de polea que se mueve la aguja. En primer lugar fijar la polea grande entonces se movió la aguja izquierda a derecha, luego wined el hilo de seda alrededor de ellos a la medida exacta. Me fije el hilo de ambos extremos y cortar la parte sobrante. Ahora cuando enciendo el mando, la aguja se mueve de izquierda a derecha. lo guay es :) Otra vez, participaron un montón de bolas de ojo y ensayo y errores, pero finalmente lo conseguí trabajando.
Otro desafío era conectar el mando y su polea a la olla de sintonización de estación en el tablero. Desde la nueva radio que tengo usos sistema de polea de 2 etapas con relación 4:1, para permitir un ajuste fino de las estaciones con menor esfuerzo, así un montón de torneado es necesario la perilla secundaria más pequeña (un derecho) tiene cierto movimiento de la perilla interna más grande (de centro, que está conectado a la sintonización olla debajo de él en el tablero).
Esto significa que tendrá que girar la perilla pequeña 4 veces (360 grados x 4) con la perilla más grande convirtiendo a gama completa (90 grados). Para solucionar esto fácilmente, quité el botón y conecté el mando radio antigua y eje directamente en la perilla/maceta más grande en el tablero, esto quiere decir, la relación ahora es de 1:1, 90 grados girar la perilla moverá también la olla de afinación 90 grados, es decir, su gama completa.
Listo, gire la perilla de sintonización completamente, puedo seleccionar cualquier estación y tener la aguja moviéndose síncrono de extrema izquierda a extrema derecha.
4. poniendo todo junto
I finalmente fija la Junta como se muestra en la imagen, perillas de maniquí ha añadido al panel frontal, conectado los cables del altavoz del tablero al altavoz antiguo, fija en su lugar el pequeño transformador, base de enchufe y antena y estoy hecho.
Una radio vintage de FM/MW/LW/SW que es peso ligero, y que puede ser también portátil usando las baterías.
Convertido, escogió un canal FM, sonrió y me fui directamente a escribir este Instructable :)
Que les espero guste, por favor hágamelo saber si usted tiene algún comentario o sugerencia. Pronto estaré agregando una luz para el panel frontal y el botón de encendido para ser fácilmente accesible desde el exterior se extienden y finalmente agregar un amplificador a válvulas para restaurar algunas de las imperfecciones de sonido vintage.
