Paso 2: Importar y preparar para orientar la STL
Aquí está el primer truco. Utilice el modificador '#' o '%' en la STL o el sólido se crea en OpenSCAD. El modificador "#" hace un sólido un rosa traslúcido. El modificador '%' hace un gris aún más transparente. Uno puede construir un nuevo modelo de la STL con la STL como punto de referencia. Uno puede ver que la OpenSCAD creado piezas incluso como moverse dentro de la STL o ver la STL como se mueve dentro de las piezas de OpenSCAD.
El segundo truco, usar la vista animate en OpenSCAD para crear un ambiente semi-interactivo. También se pueden utilizar el $vpr y las variables de sistema $vpt con este truco.
Nota: los valores de área de visualización se muestran en la parte inferior izquierda de la pantalla de OpenSCAD. Estos son los valores que vamos a utilizar mediante programación.
OpenSCAD es conocido como un programa no interactivo. Y básicamente es. Pero hay una manera de obtener un tipo de control interactivo. En vista de animar, OpenSCAD constantemente reconstruirá los sólidos. Le consigue muy lento con sólidos complicadas, pero puede generalmente simplificará comentando código trabajar en un área específica del diseño. OpenSCAD utiliza una caché y generalmente sólo el sólido ser cambiado debe ser reconstruido. OpenSCAD es razonablemente sensible en vista de animar en la mayoría de los casos.
Queremos orientar el STL de una manera que nos da el sistema de coordenadas más natural para OpenSCAD. Estoy pensando que quiero el yunque en la base del centro. Medir la base y me sale 74,8 x 53,9 x 7,6 mm. Crear un cubo de esas dimensiones y sentarse en la superficie del plano X-Y. También tengo una sección plana en la parte superior. Es 92.9 x 42,5 x 6,8 mm. La altura total del yunque es de 64,6 mm.
Se alinearán la STL a estas piezas. No voy a mover la parte superior en su posición adecuada en el eje x. Mientras que yo puedo medir ese desplazamiento, no es tan fácil como va a ser alinear la forma a la STL. Esta es una de las mediciones que alinear con la STL es mucho más rápido y más fácil.

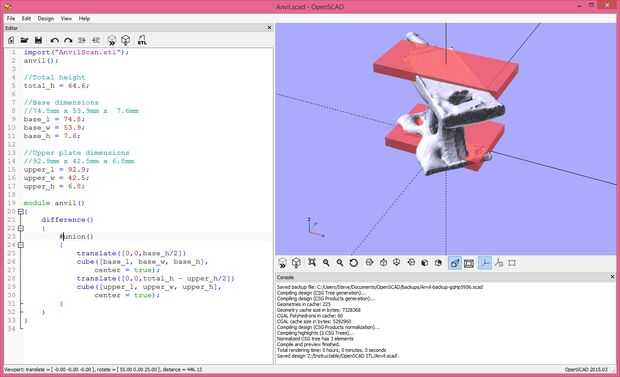

Medida que avanzamos, que iré subiendo AnvilStepx.scad como referencia. La versión para el paso 2 está por debajo.
