OpenSCAD: Ahorro STLs (14 / 18 paso)

Paso 14: Creación de la Web entre las costillas

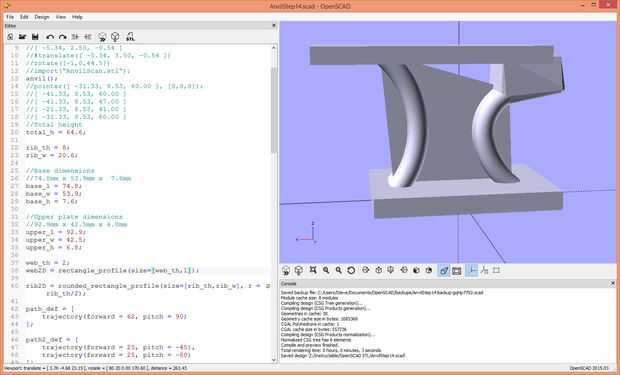

Por el medio del yunque es una web. Aquí es otra ventaja de los senderos. Podemos hacer barridos otra vez a lo largo de los caminos con una figura en 2D con el ancho de la web. Nosotros casco para darnos nuestra web. Hay un par de problemas. Una web no ir todo el camino a la cima. Y dos, el casco nos da una web entre los lados traseros de los barridos. Hay soluciones sencillas a ambos problemas.

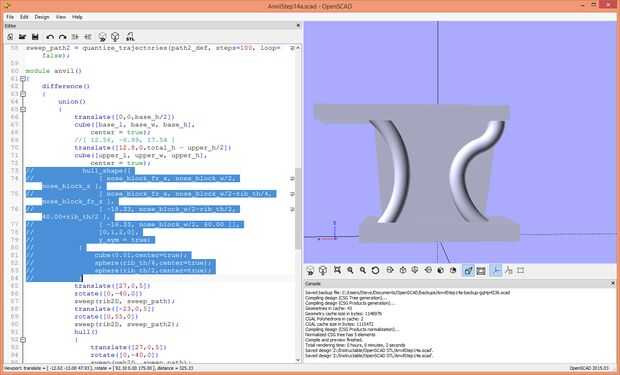

El primero se resuelve ampliando nuestro camino a la cima en el lado de la nariz. Se muestra en AnvilStep14a.scad.

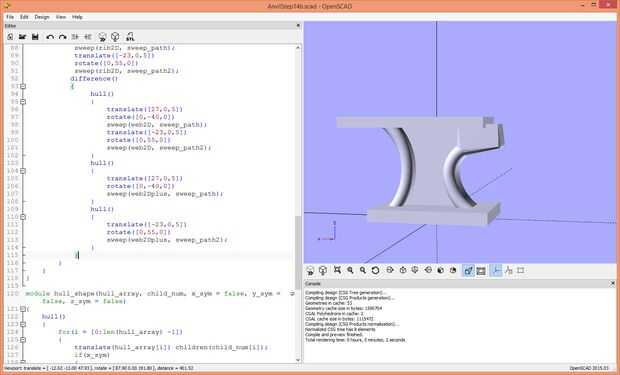

La segunda se resuelve por comparación lejos del casco (un poco más grande) de cada barra individual. Esto deja la web entre los cascos. Se muestra en AnvilStep14b.scad.

Tenga en cuenta que tengo parametrizados el bloque de la nariz y ajustar los valores para mejorar cómo la extensión de barrido se ajusta dentro del bloque.
