OP-amp básico (parte 2) (8 / 9 paso)

Paso 8: generador de onda sinusoidal

Siempre he oído que buena ondas sinusoidales son algo difíciles de producir. Bueno, eso fue una mentira gorda grande. Gracias otra vez a de Forrest Mims libro que mencioné antes, he encontrado un generador de onda ridículamente simple que es muy bueno.

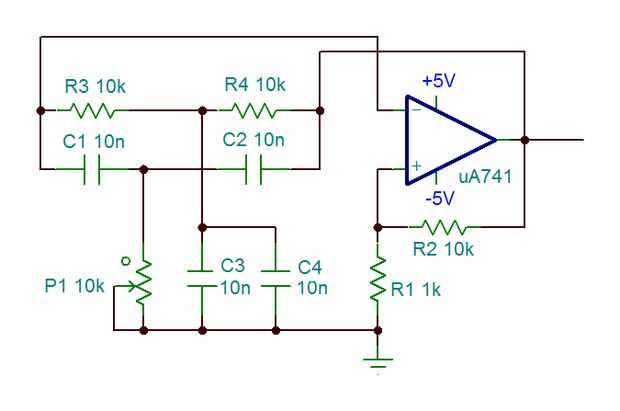

Imagen 1 muestra el esquema. La frecuencia de salida está relacionada con la misma relación que antes, es decir, f = 1 / (2π * R * C) donde C = C1 = C2 y R = R3 = R4. C3 y C4 juntos hay que 2 X C1, así que si desea modificar la frecuencia de salida cambiando C1/C2, cambiar C3/C4 en consecuencia. El potenciómetro P1 le permite fina que sintonizar la regeneración para permitir que el circuito oscile. Si P1 es mayor que R3, no oscilan P1 debe ser menor que el R3 para que funcione correctamente, pero si es demasiado pequeña se obtendrá la salida oscilante de riel y parecerá más cuadrado que sinusoidal. Este circuito es casi idéntico a un circuito de filtro de muesca, pero el filtro twin-tee está ligado a la retroalimentación.

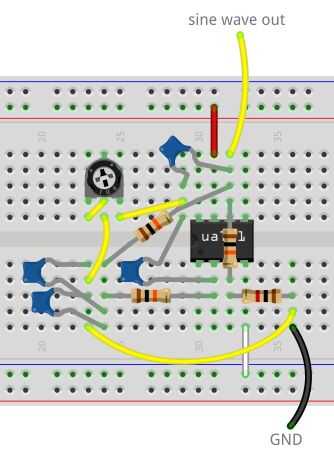

Construcción: Ésta es clase de un doozy. La fuente de alimentación fuente, '+' al pin 7 y '-' al pin 4. Conectar una resistencia (R1) de 1kΩ entre el pin 3 y GND. Conecte una resistencia de 10kΩ (R2) entre los pines 3 y 6 y dos más (R3 y R4) en serie entre los pines 2 y 6. Conecte dos 10nF (103) condensadores (C3 y C4) en paralelo entre la Unión de R3/R4 y GND. Conecte dos 10nF (103) condensadores (C1 y C2) en serie entre los pines 2 y 6. Atar el contacto del limpiaparabrisas de su potenciómetro (P1) a un extremo de P1 y atar a eso ensambladura a GND. Conecte el otro extremo de P1 hasta la Unión de C1/C2. (Imagen 2)

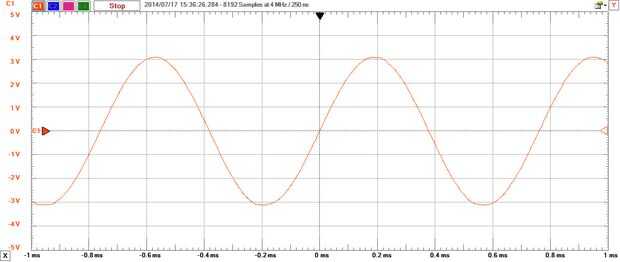

Construido como se muestra, conseguí un 1,36 kHz como se ve en la imagen 3 con P1 acometer 8.5-9kΩ la salida. Puesto que la frecuencia de salida f es inversamente proporcional al valor de C1 o R3, aumenta o disminuirá la frecuencia hacia fuera y viceversa. Recuerda, si cambias de C1, hacer C2, C3 y C4 el mismo valor. Si cambias de R3, que R4 fósforo y Ayuste P1 hasta la oscilación. Si no consigues ninguna frecuencia hacia fuera, bajar el valor de P1. Si la salida se parece a una plaza y es saturar el op-amp, aumentar el valor de P1
