Paso 3: Subtractor
![]()
![]()
![]()
![]()
![]()
Un subtractor no es más que un amplificador diferencial estándar (imagen 1). Lo hemos visto antes en parte 1, paso 4, pero esta vez vamos a utilizar la entrada de no inversión en vez de atarla a la tierra. Cuando tenemos una entrada a la tierra, la diferencia entre las dos entradas fue el nivel de tensión de corriente en el pin puesto a tierra no. Esa diferencia es entonces multiplicada por la ganancia y obtenemos nuestra salida. Ahora medimos la diferencia entre dos voltajes, tanto en relación con la tierra, y entonces se amplifica la diferencia entre los dos. Ver imagen 1. La ecuación no es difícil y se simplifica a Vout = R3/R1 * (V2 - V1) si hacemos R1 = R2 y R3 = R4. Esto nos da una ganancia de R3/R1. Si son iguales, todos 4 resistores R3/R1 = 1, tenemos ganancia unitaria y Vout = V2 - V1. Observe que esto es exactamente la salida que obtenemos cuando V2 es tierra (0V). 0 - V1 = - V1, que es el resultado de un aumento de la unidad, inversión de amp. Bonita y sencilla. Para este ejemplo estoy utilizando 4 resistores del mismo valor nominal 1kΩ.

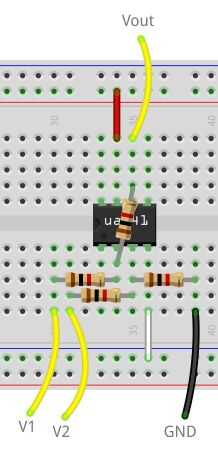

Construcción: Conexiones del suministro de energía como antes, '+' al pin 7, '-' al pin 4. Un extremo de R1 va al pin 2, con el otro extremo conectar a V1. R3 se pasa a través de los pines 2 y 6. Un extremo de R2 va al pin 3, con el otro extremo conectar a V2. R4 se conecta entre el pin 3 y Pin GND. 6 es su salida. (Imagen 2)

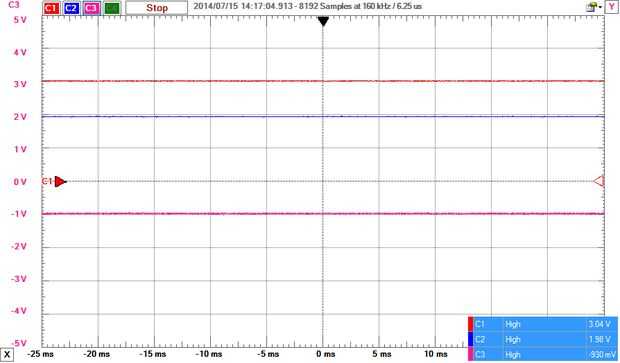

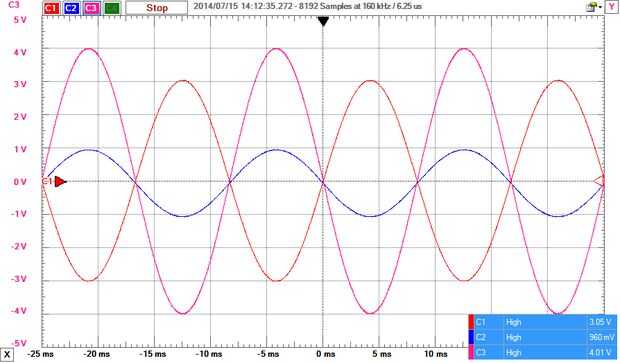

Se puede ver en las imágenes 3 y 4, obtenemos exactamente el resultado que esperábamos. Imagen 5 muestra el mismo circuito con R3 y R4 reemplazado con 2.2kΩ resistencias, dando una ganancia de 2.2 X a Vout.
