Paso 2: Transferir a la computadora
- Diseño de la forma 3D del objeto.
- Averiguar cómo crear rebanadas a través del objeto.
- Mediante programación corte ranuras que se enclavija para cada intersección de las rodajas.
- Las formas resultantes de la exportación como contornos 2D.
Si cualquier lector sabe cómo se haría, por favor deje algo de información en los comentarios! [Nota: ver grandes comentarios en la parte inferior de este instructable de usuarios trialex y theBull sobre cómo Google Sketchup puede utilizarse para hacer este diseño.]

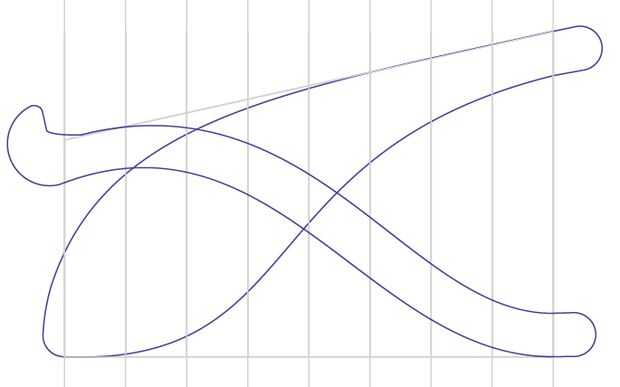

De todos modos, de nuevo a este método de diseño. Me decidí a diseñar desde la vista lateral, en primer lugar. La imagen de abajo muestra las secciones transversales que se me ocurrió. Puedes ver el trapecio gris alrededor de todo el asunto, mostrando un fondo plano y un ángulo superior para donde descansaría la laptop. Dentro de eso, saqué dos formas. La grasa es el plano a través del centro de la base, corriendo de frente hacia atrás. La forma más fina es la forma de soporte a lo largo de los bordes izquierdos y derecho. Llamemos a estas "espinas" del stand.
He añadido líneas verticales para donde yo iba a querer todas las rebanadas transversales (las que ejecutarán la izquierda a derecha.) Cada una de estas líneas luego se utilizaría como guía para hacer las secciones transversales actuales.
