Ola Laptop Stand (haciendo formas 3D en Illustrator) (3 / 8 paso)

Paso 3: Extrapolación de las formas básicas

a continuación, he creado las secciones transversales midiendo las rebanadas de cada parte de las espinas. Estas mediciones (centro columna y columna de borde) me dieron dos partes de la forma de corte transversal, que entonces curvas Bézier para conectar sin problemas.

Un par de ejemplos está por debajo. Comencé dibujando una rejilla vertical, una vez más. Este espacio era hacer las cosas lo suficientemente amplia como para mi portátil (que va de centro a borde derecho) con guías adicionales para su uso posterior. De cada rebanada vertical a lo largo de la columna vertebral, transferí puntos a esta red. Transferencia de puntos es fácil: copiar partes de la forma, arrastrado directamente sobre la rejilla de nuevo y marcado puntos.

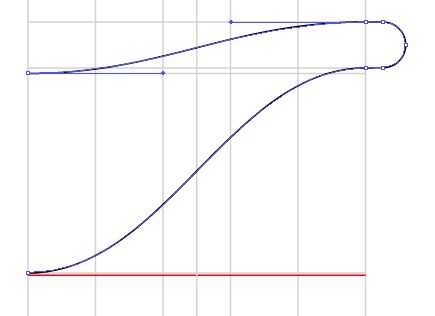

El primer ejemplo a continuación es la pieza más de frente. Seguí la línea del extremo izquierdo de las espinas y medido hacia fuera de la columna central del lado izquierdo y luego la columna de borde a la derecha. Entonces, jugaba con las manijas de la curva hasta que tuve una curva me ha gustado y que podían ser copiados por el resto de las formas. En este caso, yo estaba simplemente sacar las manijas a que dos guías hacia el interior, cada uno.

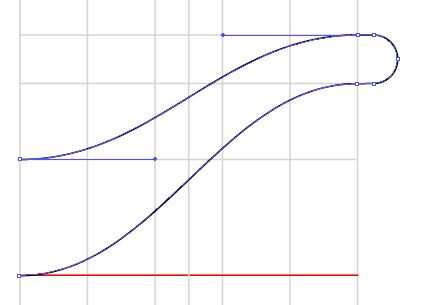

La segunda imagen de abajo es la segunda sección; Sólo repetí el proceso para todas las mediciones en la columna segunda sección.

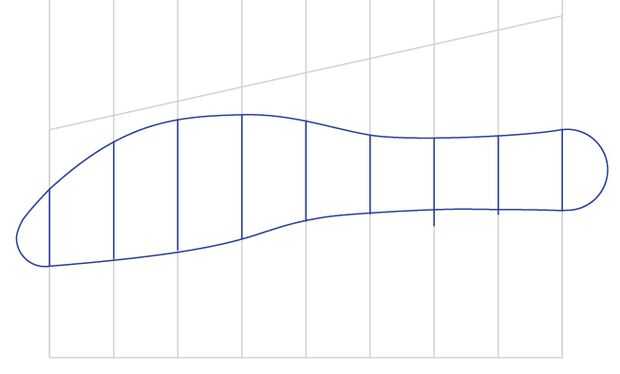

Después de un poco de trabajo, tuve todos nueve secciones trazados. Ahora decidí que quería dos espinas más, para ir entre el centro y las espinas del borde. Para hacer esto, encontré a la altura de cada sección transversal entre estas espinas y había transferido a una nueva forma de la espina dorsal (lateral). Se puede ver en la tercera imagen.
