Paso 8: Conexión de la batería
OK por lo que técnicamente le * debe * tener una resistencia conectada en serie con cada LED. Normalmente haría una búsqueda en internet de un "Asistente de matriz de LED". he usado esta. Esto lleva a un sitio web que tendrá que poner en alguna información sobre el LED que está utilizando, a continuación le dirá qué tamaño de resistencia quiere poner en el circuito. Incluso hará un diagrama de tu circuito. Mayoría de las veces si sólo usas 3v, (que en mi caso estaba usando dos pilas AA, por lo que dos en 1.5v da 3 voltios), va a estar bien. Las baterías no duran más de una hora, si pones resistencias en el circuito recibirá una batería algo así como 10 horas. Así que añadir la resistencia definitivamente añade duración de la batería.
Lamentablemente cuando compré estos LED particular no cuentan con toda la información pertinente que usted necesita para ejecutar al asistente de LED. Además de estaba presionado por el tiempo, tenía que estos ojos hacia fuera en el correo a mi sobrino para que tendría a tiempo para su fiesta de Halloween en la escuela. Tan sólo alambré lo all up with sin resistencias. Las baterías no duran mucho tiempo pero lo arreglare después de Halloween.
Pero por lo general tienes que saber lo siguiente para ejecutar al asistente de LED;
Voltaje de la fuente:
Generalmente de 3v o 4.5v dependiendo de si usted está usando dos o 3 pilas AA o AAA) la mayoría del tiempo estarás muy bien con 2 baterías AA o AAA. De vez en cuando te toparás con una situación donde el LED que usted tiene requiere una tensión mayor o tiene una gran variedad de ellos, entonces desea utilizar baterías más.
Tensión directa del diodo:
Esto * debe * estar en el embalaje de su LED. Si no es así asegúrese de escribirlo cuando usted los compra. Obtener la mayoría de minas fuera de eBay y cuando llegan en el correo no está en el paquete. Generalmente tienen esa información en la página de artículos, así que asegúrese de escribirlo o imprimir cuando usted los compra.
Corriente directa del diodo:
Otra vez esto debe en el paquete, pero escribirlo o imprimirlo si usted los compra en línea.
Número de luces LED en su arreglo de discos:
Que es en este caso sólo dos.
Así que he probado el LED con pilas AA de dos 1.5v, y enciende bien. Pero después de investigar un poco buscando LED similar paquetes en eBay encontré lo que yo debo haber hecho debería haber sido algo solo un poco diferente. Desde la página del artículo de eBay encontré las especificaciones siguientes;
- Fuente Material: InGaN
- Emisión de color: blanco
- Tipo de lente: agua clara
- Temperatura de color: 8000K
- Intensidad luminosa-MCD: Mínimo: 30000mcd máximo: 40000 mcd
- Inverso voltaje: 5.0 V
- Tensión DC: Típico: 3.4 V Max: 3.8V
- Continua hacia delante corriente: 20mA
- Viendo el ángulo: 20 grados
- Llevar soldadura Temp: 260 ° C durante 5 segundos
- Intensamente brillante

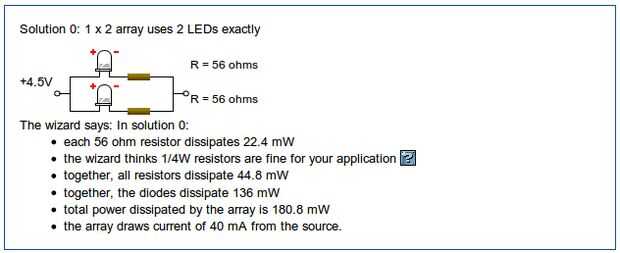

Cuando enchufado esta información en el Asistente de matriz de LED tengo el siguiente diagrama (ver dibujo del cuadro)
Realmente debo haber tuve 3 baterías y dos resistencias de 56 ohmios. Voy a tener que corregirlo una vez que los ojos después de Halloween.
