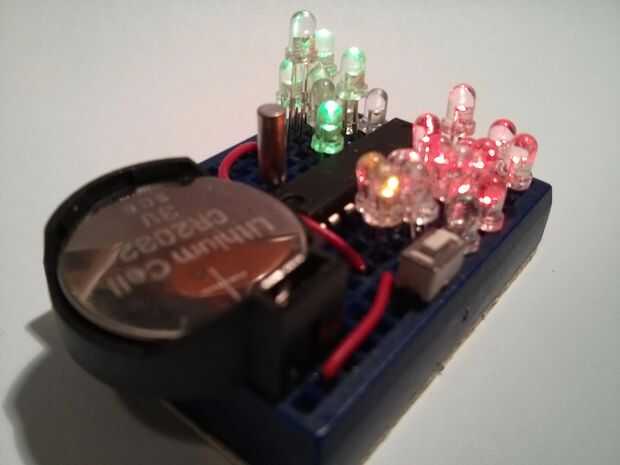

Esta implementación de reloj TIX es un gran primer tiempo proyecto para principiantes. Aparte de agradable a la vista, el reloj es de uso práctico y mantiene la hora exacta a través de él es cristal de reloj de 32Khz. La construcción es fácil ya que hay sólo 4 cables de protoboard involucrados.
Al mismo tiempo que permite cierta creatividad en eso 1) LEDs dentro del mismo grupo pueden asignarse a diferentes patrones, y 2) la longitud de LEDs individuales puede variar en cuanto a diferentes una joya personalizada de LED "paisaje".
El TCG (entradas reloj joyas) muestra LED charliplexing en grupos y usos de temporizadores.
Tiempo que dice

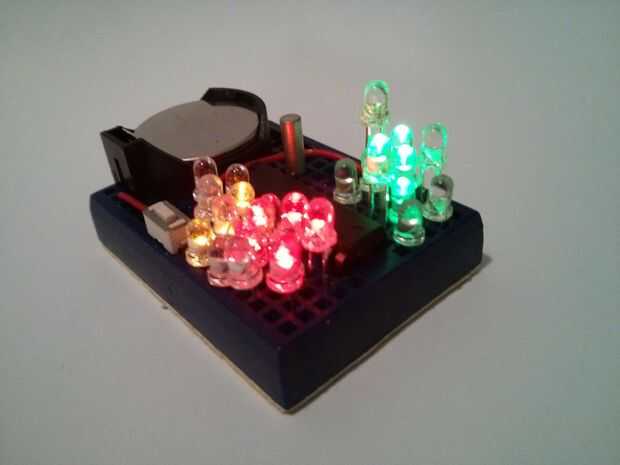

entradas reloj joyas funciona como un reloj de entradas, en que dices tiempo contando el número de LEDs. Para mi diseño, un solo LED azul en la parte superior izquierda de la constructindicates 10 de una hora. Grupo derecho superior del LED verde indica las horas (2 dígitos).
Los minutos se muestran en la parte inferior de la construcción, el ámbar LED 10ths de minutos y el rojo representan LEDs de uno.
Para 11:32, se encuentra un LED azul y un LED verde iluminado para 11 horas y 3 ámbar más 2 LED rojo indica el minuto 32.
Los LEDs serán altenar cada segundo cuando sea posible. TCG se pondrá a dormir después de 10 segundos.
Características
- Cables de puente mínimo, 4 en un protoboard mini
- Personalización mediante LED ubicaciones y longitudes de la pierna
- Pilas de 3V
- Uso de cristal de reloj de 32Khz a tiempo, sueño de la energía-abajo modo (LPM3) tiene menos potencia de 1uA
Notas de aplicación
- Sola pulsación muestra tiempo durante unos segundos, TCG vuelve a dormir después de
- Prensa de largo tiempo, a partir de las horas, relacionadas con el LED comenzará a parpadear
- Pulse avanzar el valor de la hora. Otra pulsación larga confirma la entrada
- Posteriormente se introducen las décimas de los minutos y los minutos como la hora
- Una vez que se han introducido las horas y minutos (décimas y singles), TCG vuelve a demostrar el modo
