Paso 2: Conecta las cabeceras de pin

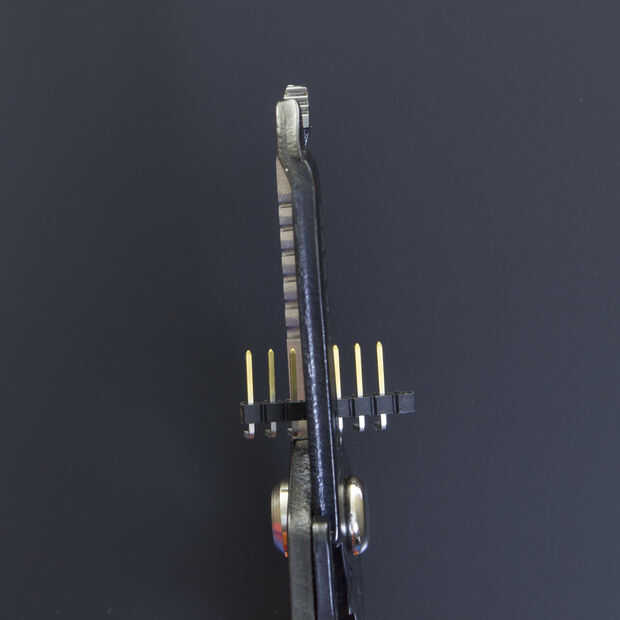

En primer lugar, queremos preparar el WS2812 Breakout Boards para colocarlas en la placa sin soldadura. Para hacer esto, usamos un cortador de alambre (corte más comun herramientas funcionará igual de bien) para separar cada tira de 8 pines en piezas de 2 x 3-Pin. Tenga en cuenta que hacer el corte es un poco complicado; muchas veces he intentado utilizar la ranura entre dos jefes masculinos como una guía para el corte, y he terminado corte demasiado plástico de una cabecera que quería mantener.

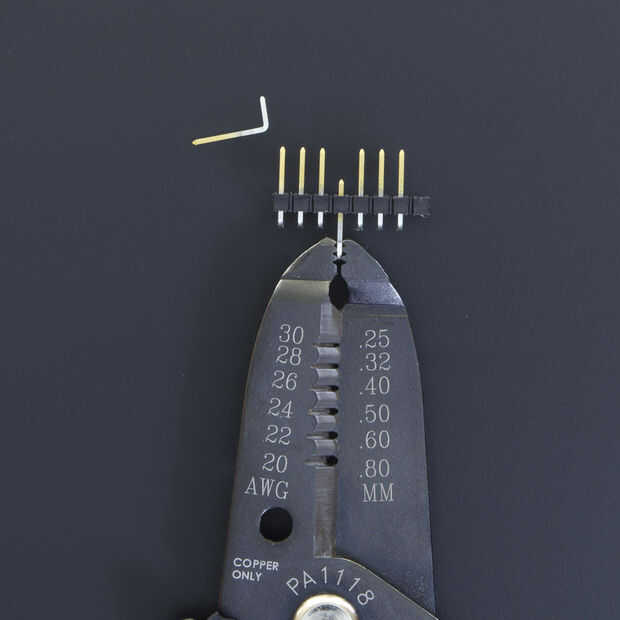

'Sacrificio' de la clavija donde queremos hacer el corte, evitamos el problema en conjunto. Usando un par de pinzas, tire el pasador donde queramos cortar (en este caso, el pin 4 y 8). Después de que los pasadores se han quitado fácilmente podemos cortar por la mitad de las cabeceras de la ahora vacía. Esta técnica funciona igualmente bien con la cabecera de la mujer.

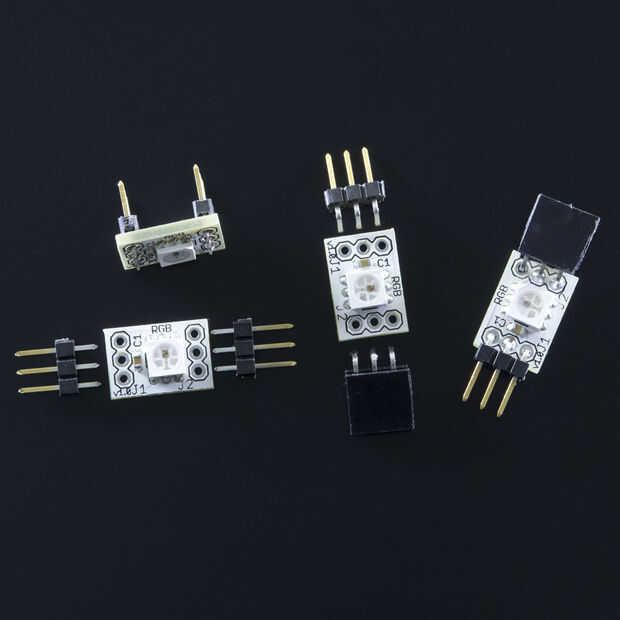

Después de curiosos y de corte, debemos tener encabezados de 6 x 3-Pin, que es estándar de 2 x y 4 x ángulo recto (hombre 2 x, 2 x hembra). Con la ayuda de un soldador, ahora podemos conectar los pines a cada uno de los tableros de tres arranque de la siguiente manera. Una tabla debe tener el 2 x cabeceras, mientras que los otros dos tableros deben tener cada encabezado de ángulo recto de 1 x.
En la placa que vas a tener los encabezados estándar pin, ponemos los pasadores en la superficie inferior de la Junta (el lado opuesto a donde está el LED). En las otras dos, las cabeceras de ángulo recto (uno de cada género) pueden colocarse ya sea en la superficie superior o inferior. Tenga en cuenta que es importante ser consistente, de una tabla a otra, en la colocación de los encabezados de masculinos y femeninos. Es útil usar el capacitor de montaje superficial para orientar a las juntas; utilizando esto como referencia, la cabecera del hombre debe soldarse al extremo más cercano al condensador.
Una vez que los pernos se sueldan, estamos listos para conectar uno de ellos a la Arduino!
