Ofertas LEDs RGB para cualquier proyecto (WS2812, también conocido como NeoPixels) (3 / 6 paso)

Paso 3: Conectar el WS2812 Breakout junta a un Arduino

En este paso vamos a hacer las conexiones necesarias entre un Arduino y uno de nuestros tableros de arranque de WS2812.  Para ello vamos a usar el protoboard sin soldadura y 3 x cables de puente.  Si utiliza un carrete de cable, ahora es el momento de cortar las 3 piezas, cada uno de aproximadamente 4" de largo.

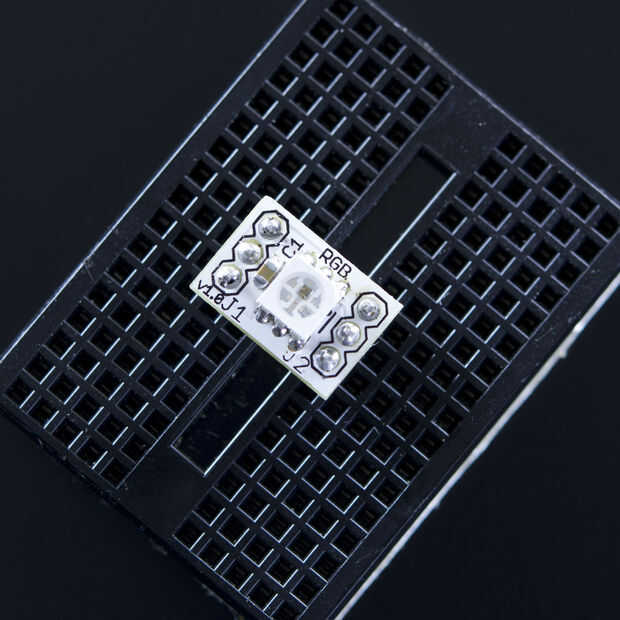

Ahora podemos colocar la WS2812 Breakout Junta (uno con los headers standard) en el divisor de la protoboard.

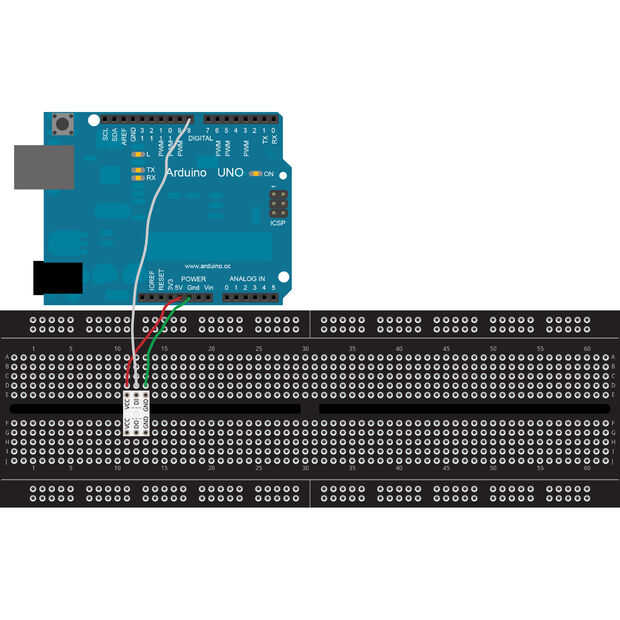

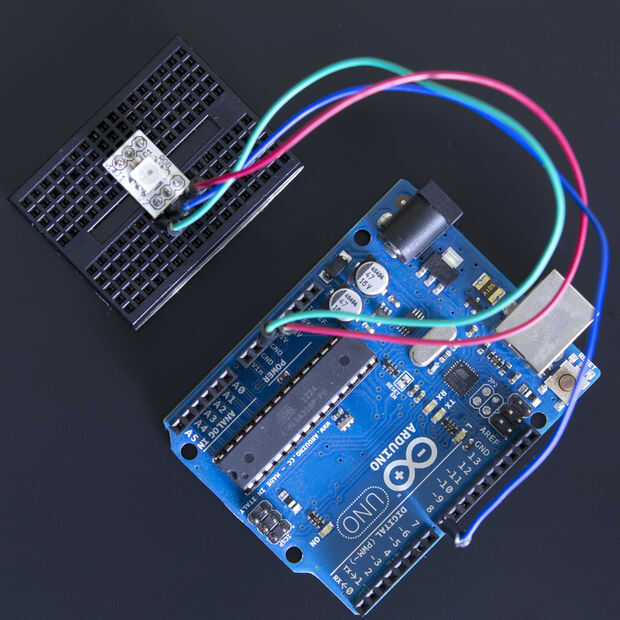

Asegurándose de que Arduino está desconectado de una fuente de alimentación y USB, procederemos al cable de la conexión.  En la parte inferior de la Junta de arranque de WS2812 podemos encontrar el nombre de cada pin: GND VCC, DI (DO).  Usando esto como una guía se procede a conectar los 5V y los pines GND de Arduino a los pines VCC y GND de la Junta de WS2812, respectivamente.  Luego, conectamos pin 8 del lado Digital de Arduino con el conector de DI de la Junta de WS2812, que es el pin del centro del lado más cercano al condensador.

Ahora estamos listos para cargar nuestro programa a Arduino y hacer un abrir y cerrar WS2812!
