Octocopter, controlador de vuelo pro de AIO A2212 motores (1 / 4 paso)

Paso 1: Diseño y construcción mecánica

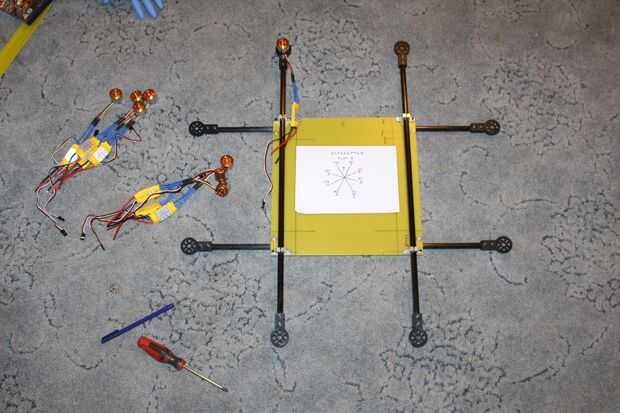

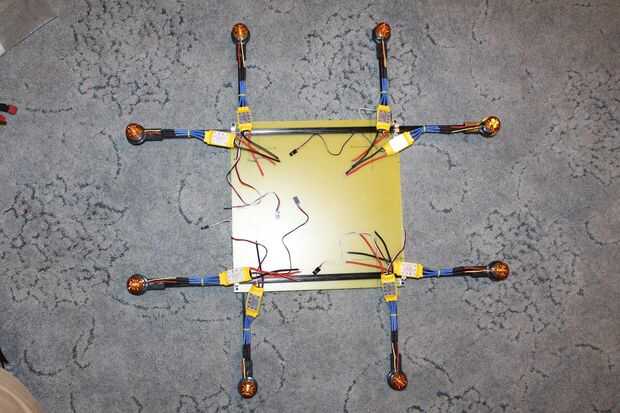

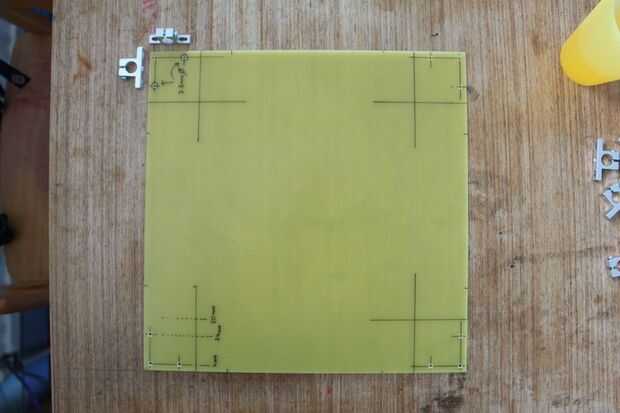

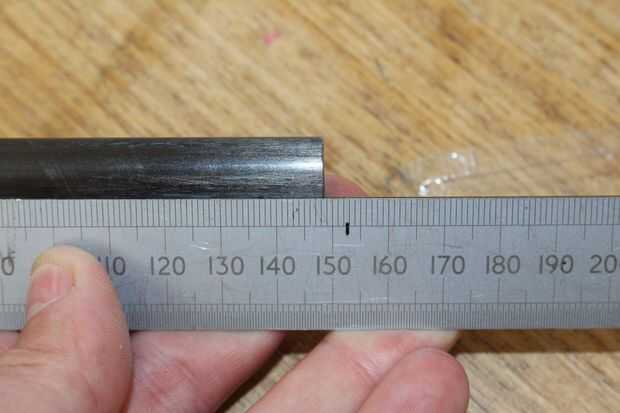

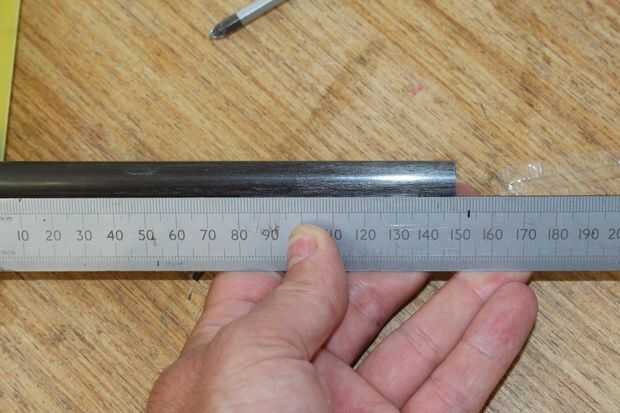

Así que para empezar sacó un diseño básico y elaboró las dimensiones mínimas necesarias para la separación de la hélice y luego mirar los tamaños de la hoja de fibra de vidrio podría conseguir elegir 12 "* 18" como un buen punto de partida. Esta hoja de fibra de vidrio era cuadrada de y luego las esquinas marcadas hacia fuera para el tubo de montajes. Este diseño utiliza 4 tubo de carbono 600mm 12mm de diámetro y he podido comprar este corte a la longitud de eBay. Los soportes del motor que elegir eran un tipo de plástico que requiere el tubo a ser perforado en cada extremo mientras no es difícil hacer el tipo de pinza son mucho más convenientes pero 10 veces el precio.

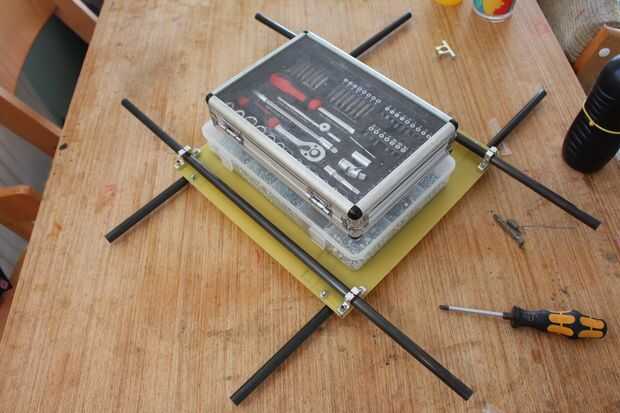

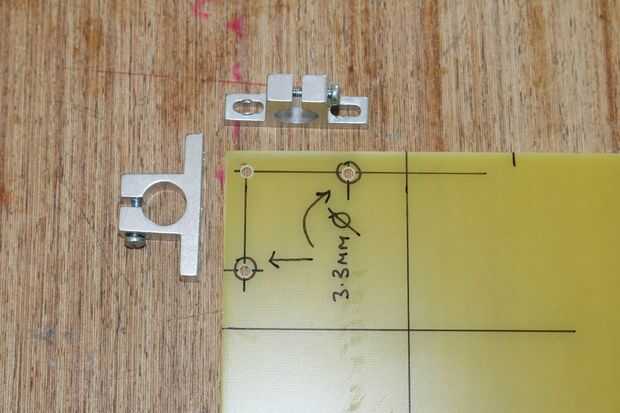

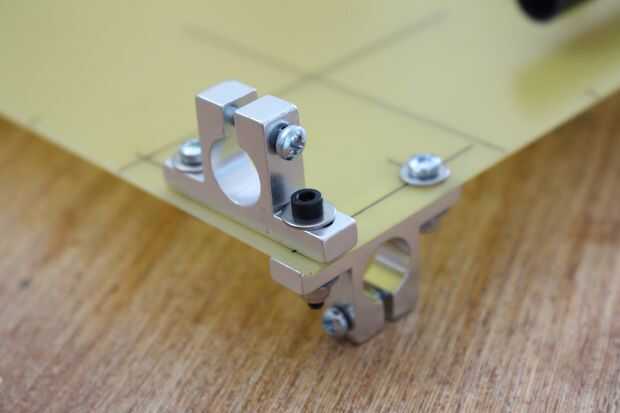

Así que puedes ver en una de las fotos que haya perforado los agujeros para el montaje de 5mm de lado y 6mm desde el borde adyacente y espaciado 28 mm.. El orificio de la esquina es compartido con la otra abrazadera. Una vez que tengas todos los agujeros perforados pueden colocar las abrazaderas y los tubos (con los soportes del motor) y nivelar todos los tubos en relación con el borde de la hoja de fibra de vidrio.
