NRF24 módulo de jr para juguete quadcopters (1 / 2 paso)

Paso 1: Planificar las conexiones

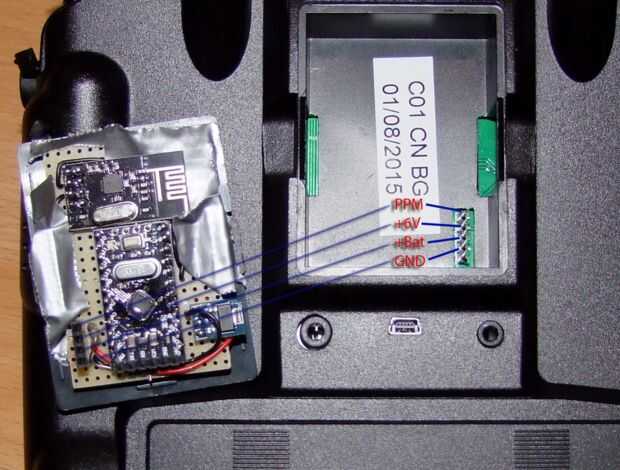

Usted necesitará las patillas ppm, + bat y gnd en su control remoto.

Recuerda que también tienen nivel de tensión de la batería en el pasador de ppm, use un regulador o un divisor de tensión.

El "+ 6v" pin no se utiliza y no tiene ninguna función.

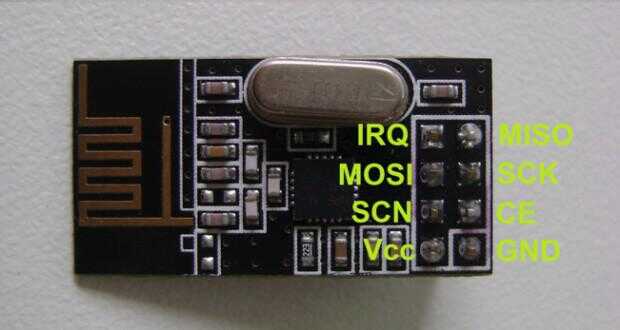

El módulo



se conectará a la arduino como esta:

MOSI - D3
SCK - D4
CE - D5
MISO - A0
CS - A1
Pozo. por supuesto puede cambiar esto en el código si te decides por un diseño diferente.

El nrf24 puede tomar nivel de lógica de 5v en los alfileres de lógica pero necesita 3.3v como vcc entonces utilizar un 3.3v convertidor.

Si tienes un 3.3v arduino es incluso más fácil como usted podría poder tanto desde el mismo convertidor.

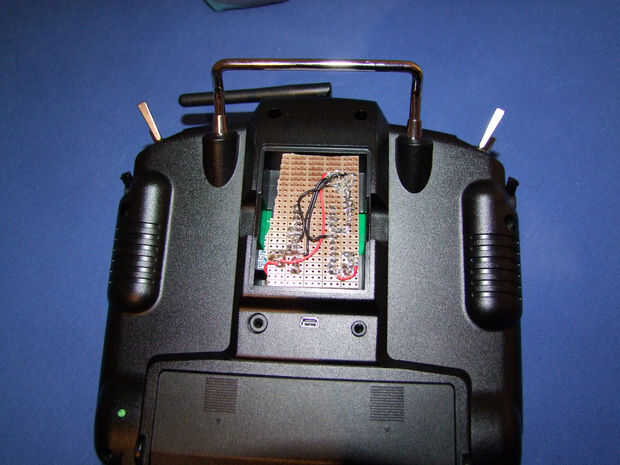

Usé un arduino 5v y utiliza el convertidor lineal a bordo, que puede tomar el taranis voltaje de la batería.
